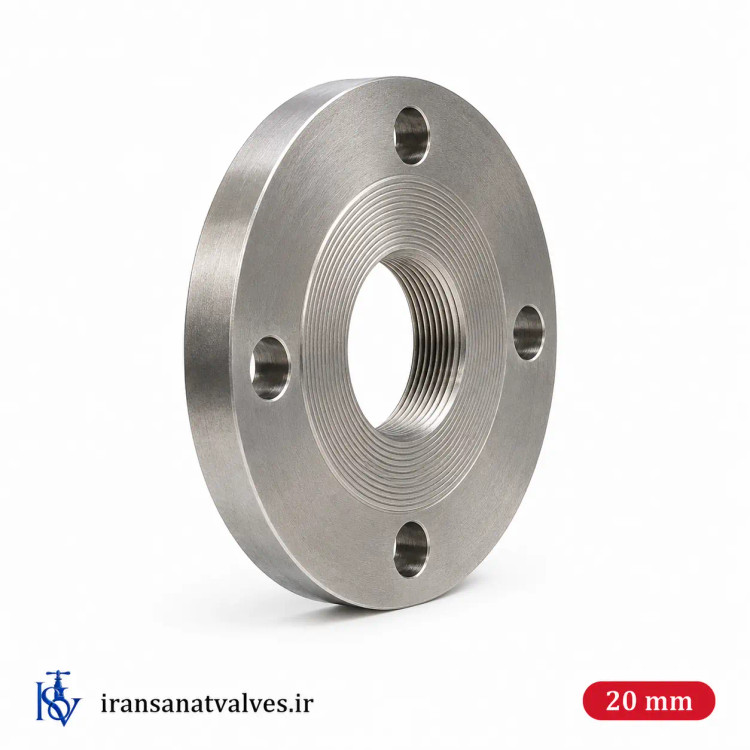

فلنج دنده ای (Threaded Flange) با سایز ۱.۱/۲ اینچ (DN40) و کلاس فشار PN16، یک قطعه فلزی با سوراخ مرکزی رزوه‌دار است که برای اتصال به لوله‌های رزوه‌دار بدون نیاز به جوشکاری طراحی شده است. برخلاف فلنج‌های جوشی که نیاز به جوشکاری دارند، فلنج دنده‌ای از طریق رزوه‌های داخلی خود به رزوه‌های خارجی لوله متصل می‌شود و اتصالی مکانیکی و محکم ایجاد می‌کند.

سایز DN40 (۱.۱/۲ اینچ) یکی از سایزهای پرکاربرد در سیستم‌های لوله‌کشی صنعتی و تأسیسات ساختمانی است. قطر خارجی این فلنج ۱۵۰ میلی‌متر بوده و دایره گام سوراخ‌ها (PCD) با عدد ۱۱۰ میلی‌متر، تطابق دقیقی با فلنج‌های PN16 ایجاد می‌کند. به کارگیری ۴ عدد پیچ M16 با قطر سوراخ ۱۸ میلی‌متر، توزیع یکنواخت تنش را در سطح اتصال تضمین می‌کند. ضخامت ۱۶ میلی‌متری این محصول مطابق با ضخامت استاندارد DIN 2566 و EN 1092-1 Type 13 بوده و استحکام مکانیکی لازم را برای کاربردهای صنعتی فراهم می‌کند.

رزوه‌های این فلنج از نوع R 1.1/2" (بر اساس ISO 7-1) است. قطر خارجی لوله متناسب با این سایز، ۴۸.۳ میلی‌متر می‌باشد. سطح آب‌بندی این فلنج از نوع برجسته (Raised Face) با ارتفاع ۲ میلی‌متر است.

بدنه این فلنج از فولاد کربنی ساخته می‌شود. رایج‌ترین گریدهای مورد استفاده عبارتند از S235JR (فولاد سازه‌ای عمومی) و ASTM A105 (فولاد آهنگری شده). برای اطمینان از کیفیت و صحت ترکیب شیمیایی، دریافت گواهی تست متریال (MTC) برای هر بار تحویل محصول الزامی بوده و توسط کارشناسان فنی بررسی می‌شود.

کلاس فشار PN16 یک کلاس فشار نامی است و نشان‌دهنده حداکثر فشار کاری در شرایط مرجع (معمولاً ۲۰ درجه سانتی‌گراد) می‌باشد. لازم به ذکر است که با افزایش دما، ظرفیت تحمل فشار کاهش می‌یابد و محاسبه دقیق فشار کاری مجاز باید با در نظر گرفتن پارامترهای عملیاتی نظیر دما، نوع سیال، خواص واشر و رده مقاومتی پیچ‌های مصرفی انجام گیرد.

کاربردهای اصلی این محصول شامل اتصال لوله‌ها در سیستم‌های با قطر کوچک (معمولاً تا ۲ اینچ)، پروژه‌هایی که انجام جوشکاری دشوار یا غیرممکن است و خطوط ابزار دقیق و سیستم‌های فشار متوسط می‌باشد.
