دستهبندی: فلنج کورکن کلاس ۱۵۰
فلنج کورکن سایز ۵ اینچ کلاس ۱۵۰
Blind Flange ۵ Inch Class 150 - ASME
برند:فلنج
توضیحات
ایران صنعت ولو
تماس: ۰۲۱۳۳۵۳۰۰۵۸

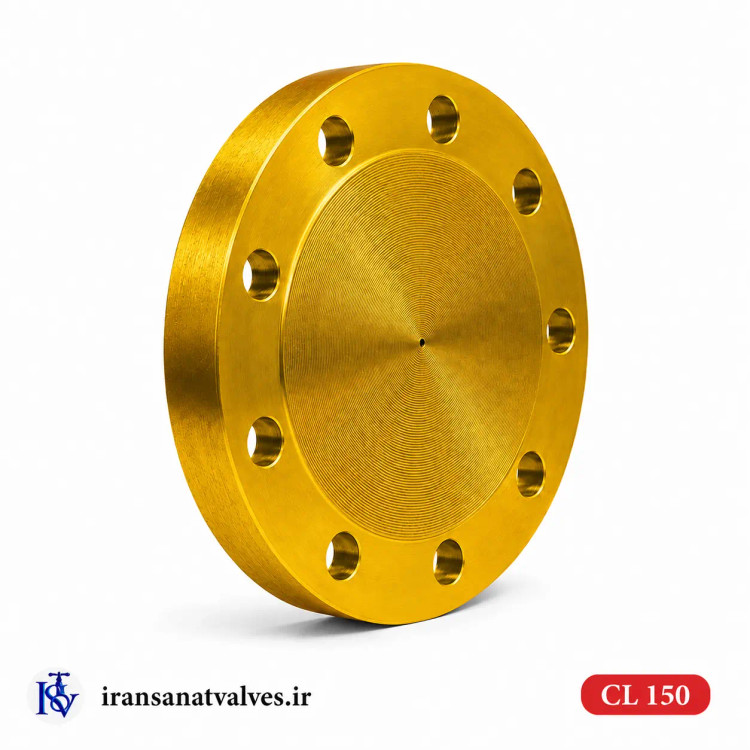

فلنج کور کن سایز ۵ اینچ کلاس ۱۵۰
این قطعه از نوع فلنج کور کن (Blind Flange) با سایز ۵ اینچ (NPS 5) و کلاس فشار ۱۵۰ (Class 150) مطابق با استاندارد ASME B16.5 است. فلنج کور کن یک صفحه فلزی توپر بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار استفاده می‌شود. این قطعه با بهره‌گیری از ۸ سوراخ پیچ ۳/۴ اینچ روی دایره گام ۲۱۵.۹ میلی‌متر (۸.۵۰ اینچ)، اتصالی مقاوم و بدون نشت را برای ایزوله‌سازی بخش‌های مختلف سیستم لوله‌کشی فراهم می‌کند.
۵ اینچ NPS 5 Class 150 (معادل ~۱۹.۶ بار) ۲۳.۸ میلی‌متر ضخامت ۸ سوراخ ۳/۴ اینچ
فلنج کور کن چیست و چه کاربردی دارد؟
تفاوت کلاس ۱۵۰ با PN16 چیست؟
نحوه نصب فلنج کور کن چگونه است؟
این فلنج از چه متریالی ساخته می‌شود؟
معرفی محصول
فلنج کور کن (Blind Flange) با سایز ۵ اینچ (NPS 5) و کلاس فشار ۱۵۰ (Class 150) مطابق با استاندارد ASME B16.5، یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار طراحی شده است. برخلاف سایر فلنج‌ها که برای اتصال لوله‌ها به یکدیگر استفاده می‌شوند، فلنج کور کن به عنوان یک درپوش دائمی یا موقت برای ایزوله کردن بخش‌های خاصی از سیستم لوله‌کشی به کار می‌رود و نقشی کلیدی در ایمنی و نگهداری شبکه ایفا می‌کند.
سایز NPS 5 (۵ اینچ) یکی از سایزهای پرمصرف در سیستم‌های لوله‌کشی صنعتی است. قطر خارجی این فلنج ۲۵۴ میلی‌متر (۱۰.۰۰ اینچ) بوده و دایره گام سوراخ‌ها (Bolt Circle) با عدد ۲۱۵.۹ میلی‌متر (۸.۵۰ اینچ)، تطابق دقیقی با فلنج‌های کلاس ۱۵۰ ایجاد می‌کند. به کارگیری ۸ عدد پیچ ۳/۴ اینچ با قطر سوراخ ۲۲.۲ میلی‌متر (۰.۸۸ اینچ)، توزیع یکنواخت تنش را در سطح اتصال تضمین می‌کند. ضخامت ۲۳.۸ میلی‌متری (۰.۹۴ اینچ) این محصول، استحکام مکانیکی لازم را برای کاربردهای صنعتی فراهم می‌کند.
سطح آب‌بندی این فلنج از نوع برجسته (Raised Face - RF) با قطر ۱۸۵.۷ میلی‌متر (۷.۳۱ اینچ) است که مطابق با استاندارد ASME B16.5 برای کلاس ۱۵۰ طراحی شده است.
بدنه این فلنج از فولاد کربنی ساخته می‌شود. رایج‌ترین گرید مورد استفاده ASTM A105 (مناسب برای آهنگری و جوشکاری) است. برای اطمینان از کیفیت و صحت ترکیب شیمیایی، دریافت گواهی تست متریال (MTC) برای هر بار تحویل محصول الزامی بوده و توسط کارشناسان فنی بررسی می‌شود.
کلاس فشار ۱۵۰ در دمای محیط (۲۰ درجه سانتی‌گراد) معادل تحمل فشار تا حدود ۱۹.۶ بار (۲۸۵ psi) است. لازم به ذکر است که با افزایش دما، ظرفیت تحمل فشار کاهش می‌یابد و محاسبه دقیق فشار کاری مجاز باید با در نظر گرفتن پارامترهای عملیاتی نظیر دما، نوع سیال، خواص واشر و رده مقاومتی پیچ‌های مصرفی انجام گیرد.
کاربردهای اصلی این محصول شامل بستن انتهای خطوط لوله در مسیرهای مرده، ایزوله‌سازی قطعات جهت تعمیرات اساسی، ایجاد نقاط دسترسی برای تست‌های هیدرواستاتیک و بازرسی دوره‌ای، و همچنین به عنوان درپوش محافظ برای شیرآلات و مخازن تحت فشار در نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی‌ها و تأسیسات ساختمانی می‌باشد.
ویژگی‌های کلیدی
- کلاس فشار
- Class 150 (~۱۹.۶ بار)
- جنس
- فولاد کربنی (ASTM A105)
- نوع اتصال
- فلنج کور کن + ۸ پیچه ۳/۴ اینچ
- سایز اسمی
- ۵ اینچ (NPS 5 / DN125)
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| سایز اسمی | ۵ اینچ (NPS 5 / DN125) |
| کلاس فشار | Class 150 (~۱۹.۶ بار) |
| استاندارد | ASME B16.5 |
| قطر خارجی (OD) | ۲۵۴ میلی‌متر (۱۰.۰۰ اینچ) |
| ضخامت (T) | ۲۳.۸ میلی‌متر (۰.۹۴ اینچ) |
| دایره گام سوراخ‌ها (BC) | ۲۱۵.۹ میلی‌متر (۸.۵۰ اینچ) |
| تعداد سوراخ‌ها | ۸ عدد |
| قطر سوراخ‌ها | ۲۲.۲ میلی‌متر (۰.۸۸ اینچ) |
| سایز پیچ | ۳/۴ اینچ |
| سطح آب‌بندی | برجسته (Raised Face - RF) |
| قطر رویه برجسته (RF) | ۱۸۵.۷ میلی‌متر (۷.۳۱ اینچ) |
| وزن تقریبی | ~۹ کیلوگرم (۲۰ پوند) |
* کلیه ابعاد درج شده در جدول بر اساس استاندارد ASME B16.5 می‌باشد.
سوالات متداول
فلنج کور کن چیست و چه کاربردی دارد؟
فلنج کور کن (Blind Flange) یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار استفاده می‌شود. از این قطعه برای ایزوله کردن بخش‌های خاصی از سیستم لوله‌کشی جهت تعمیر و نگهداری، ایجاد نقاط دسترسی برای تست‌های هیدرواستاتیک و بازرسی، و به عنوان درپوش دائمی یا موقت استفاده می‌شود.
تفاوت کلاس ۱۵۰ با PN16 چیست؟
کلاس ۱۵۰ یک استاندارد آمریکایی (ASME B16.5) است و حداکثر فشار کاری آن حدود ۱۹.۶ بار در دمای محیط می‌باشد، در حالی که PN16 یک استاندارد اروپایی (EN 1092-1) با حداکثر فشار ۱۶ بار است. این دو استاندارد از نظر ابعاد نیز تفاوت دارند و قابل تعویض نیستند.
نحوه نصب فلنج کور کن چگونه است؟
نصب فلنج کور کن شامل قرار دادن واشر مناسب بین فلنج کور کن و فلنج مقابل، سپس قرار دادن پیچ‌ها در سوراخ‌های فلنج و بستن آنها به صورت قطری (Cross-Pattern Tightening) با گشتاور کنترل‌شده است. بر خلاف فلنج‌های جوشی، فلنج کور کن نیاز به جوشکاری ندارد و صرفاً با پیچ و مهره متصل می‌شود.
این فلنج از چه متریالی ساخته می‌شود؟
این فلنج از فولاد کربنی ساخته می‌شود. رایج‌ترین گرید ASTM A105 (فولاد آهنگری شده) است. تأیید نهایی جنس محصول تنها با ارائه گواهی متریال (Material Test Certificate) امکان‌پذیر است.
آیا این فلنج با فلنج‌های PN16 قابل تعویض است؟
خیر. فلنج‌های Class 150 (استاندارد آمریکایی ASME B16.5) با فلنج‌های PN16 (استاندارد اروپایی EN 1092-1) از نظر ابعاد، ضخامت و آرایش سوراخ‌ها تفاوت‌های اساسی دارند. این دو خانواده کاملاً مجزا بوده و هرگز نباید در یک سیستم با یکدیگر ترکیب شوند.
وزن تقریبی این محصول چقدر است؟
وزن تقریبی این فلنج حدود ۹ کیلوگرم (۲۰ پوند) است که بسته به جنس و تلرانس‌های ساخت ممکن است کمی متفاوت باشد.
برای نصب این فلنج به چند پیچ نیاز دارم؟
برای نصب این فلنج به ۸ عدد پیچ و مهره با سایز رزوه ۳/۴ اینچ نیاز دارید. استفاده از پیچ‌های با گرید مقاومتی مناسب برای اطمینان از اتصال ایمن توصیه می‌شود.
