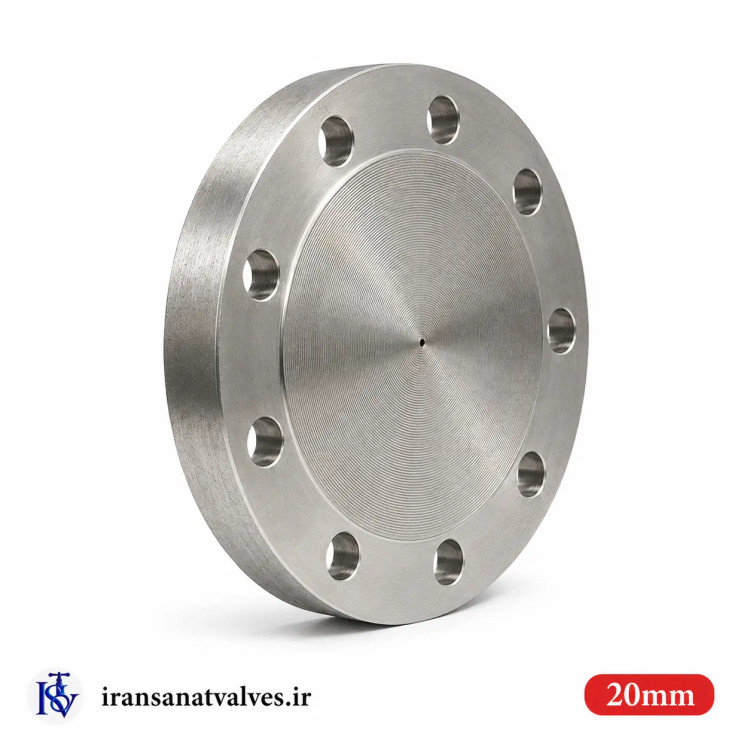

فلنج کور کن (Blind Flange) با سایز اسمی ۴ اینچ (DN100) و کلاس فشار PN16، یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار طراحی شده است. برخلاف سایر فلنج‌ها که برای اتصال لوله‌ها به یکدیگر استفاده می‌شوند، فلنج کور کن به عنوان یک درپوش دائمی یا موقت برای ایزوله کردن بخش‌های خاصی از سیستم لوله‌کشی به کار می‌رود و نقشی کلیدی در ایمنی و نگهداری شبکه ایفا می‌کند.

سایز DN100 (۴ اینچ) یکی از پرمصرف‌ترین و حیاتی‌ترین سایزها در سیستم‌های لوله‌کشی صنعتی و تأسیسات ساختمانی است. قطر خارجی این فلنج ۲۲۰ میلی‌متر بوده و دایره گام سوراخ‌ها (PCD) با عدد ۱۸۰ میلی‌متر، تطابق دقیقی با فلنج‌های مقابل ایجاد می‌کند. به کارگیری ۸ عدد پیچ M16 با قطر سوراخ ۱۸ میلی‌متر، توزیع یکنواخت تنش را در سطح اتصال تضمین می‌کند. ضخامت ۲۰ میلی‌متری این محصول مطابق با ضخامت استاندارد DIN 2527 و EN 1092-1 بوده و استحکام مکانیکی بالایی را برای کاربردهای صنعتی فراهم می‌کند.

بدنه این فلنج از فولاد کربنی ساخته می‌شود. رایج‌ترین گریدهای مورد استفاده عبارتند از ASTM A105 (مناسب برای آهنگری و جوشکاری)، S235JR (فولاد سازه‌ای عمومی) و P250GH (مناسب برای دماهای بالا). برای اطمینان از کیفیت و صحت ترکیب شیمیایی، دریافت گواهی تست متریال (MTC) برای هر بار تحویل محصول الزامی بوده و توسط کارشناسان فنی بررسی می‌شود.

کلاس فشار PN16 در دمای محیط (۲۰ درجه سانتی‌گراد) معادل تحمل فشار تا ۱۶ بار است. لازم به ذکر است که با افزایش دما، ظرفیت تحمل فشار کاهش می‌یابد و محاسبه دقیق فشار کاری مجاز باید با در نظر گرفتن پارامترهای عملیاتی نظیر دما، نوع سیال، خواص واشر و رده مقاومتی پیچ‌های مصرفی انجام گیرد. انتخاب و تأیید نهایی این قطعه همواره بر عهده مهندس طراح سیستم و مبتنی بر تحلیل جامع فرایندی است.

کاربردهای اصلی این محصول شامل بستن انتهای خطوط لوله در مسیرهای مرده، ایزوله‌سازی قطعات جهت تعمیرات اساسی، ایجاد نقاط دسترسی برای تست‌های هیدرواستاتیک و بازرسی دوره‌ای، و همچنین به عنوان درپوش محافظ برای شیرآلات و مخازن تحت فشار در نیروگاه‌ها، پالایشگاه‌ها، پتروشیمی‌ها و تأسیسات ساختمانی می‌باشد.
