نام محصول:فلنج کور کن
سایز اسمی:۱۲ اینچ ( DN300 )
کلاس فشار:PN16 (۱۶ بار)
تعداد سوراخ ها:۱۲ عدد

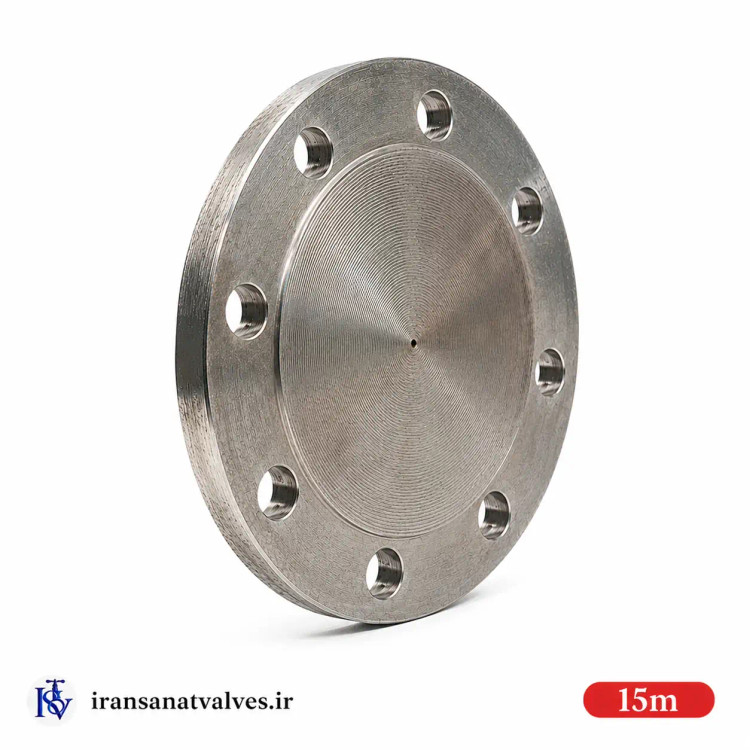

فلنج کور کن سایز ۱۲ اینچ ۱۵ میلیمتر PN16
Blind Flange ۱۲" 15mm PN16
برند:فلنج
مشخصات
نام محصول
فلنج کور کن
سایز اسمی
۱۲ اینچ ( DN300 )
کلاس فشار
PN16 (۱۶ بار)
تعداد سوراخ ها
۱۲ عدد
ضخامت
۱۵ میلی متر
سایز پیچ
M۲۴
وزن تقریبی
۳۵ کیلو گرم
پشتیبانی
۳۳۵۳۰۰۵۸ | ۳۳۵۳۰۰۱۷
ادمین سایت
۳۹۰۶ ۹۰۴ ۰۹۹۳
پشتیبانی همیشه آنلاین
4548 306 0912
توضیحات
ایران صنعت ولو
تماس: ۰۲۱۳۳۵۳۰۰۵۸
فلنج کور کن سایز ۱۲ اینچ ۲۸ میل PN16
این قطعه از نوع فلنج کور کن (Blind Flange) با سایز ۱۲ اینچ معادل DN300، کلاس فشار PN16 و ضخامت ۲۸ میلیمتر است. فلنج کور کن یک صفحه فلزی توپر بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار استفاده میشود. این قطعه با بهرهگیری از ۱۲ سوراخ پیچ M24 روی دایره گام ۴۱۰ میلیمتر، اتصالی فوقالعاده مقاوم و بدون نشت را برای ایزولهسازی بخشهای مختلف سیستم لولهکشی فراهم میکند.
۱۲ اینچ DN300 PN16 فشار اسمی ۲۸ میلیمتر ضخامت ۱۲ سوراخ M24
فلنج کور کن چیست و چه کاربردی دارد؟
تفاوت فلنج کور کن با فلنج یکروتراش چیست؟
نحوه نصب فلنج کور کن چگونه است؟
این فلنج از چه متریالی ساخته میشود؟
معرفی محصول
فلنج کور کن (Blind Flange) با سایز اسمی ۱۲ اینچ (DN300) و کلاس فشار PN16، یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار طراحی شده است. برخلاف سایر فلنجها که برای اتصال لولهها به یکدیگر استفاده میشوند، فلنج کور کن به عنوان یک درپوش دائمی یا موقت برای ایزوله کردن بخشهای خاصی از سیستم لولهکشی به کار میرود و نقش حیاتی در ایمنی و نگهداری شبکه ایفا میکند.
سایز DN300 (۱۲ اینچ) یکی از سایزهای کلیدی و پرمصرف در صنایع نفت، گاز و پتروشیمی محسوب میشود. قطر خارجی این فلنج ۴۶۰ میلیمتر بوده و دایره گام سوراخها (PCD) با عدد ۴۱۰ میلیمتر، تطابق دقیقی با فلنجهای مقابل ایجاد میکند. به کارگیری ۱۲ عدد پیچ M24 با قطر سوراخ ۲۶ میلیمتر، توزیع یکنواخت تنش را در سطح اتصال تضمین میکند. ضخامت ۲۸ میلیمتری این محصول، مقاومت مکانیکی بالایی در برابر فشارهای داخلی و نیروهای خمشی ایجاد کرده و آن را به گزینهای ایدهآل برای کاربردهای سنگین صنعتی تبدیل کرده است. سطح آببندی این فلنج از نوع برجسته (Raised Face - RF) با ارتفاع ۴ میلیمتر است که با ایجاد تمرکز فشار بر روی واشر، کیفیت آببندی را به حداکثر میرساند.
بدنه این فلنج معمولاً از فولاد کربنی با گریدهای ASTM A105 (مناسب برای آهنگری و جوشکاری)، S235JR (فولاد سازهای عمومی) و P250GH (مناسب برای دماهای بالا) ساخته میشود. انتخاب هر یک از این گریدها به شرایط عملیاتی پروژه بستگی دارد. برای اطمینان از کیفیت و صحت ترکیب شیمیایی، دریافت گواهی تست متریال (MTC) برای هر بار تحویل محصول الزامی بوده و توسط کارشناسان فنی بررسی میشود.
کلاس فشار PN16 در دمای محیط (۲۰ درجه سانتیگراد) معادل تحمل فشار تا ۱۶ بار است. لازم به ذکر است که با افزایش دما، ظرفیت تحمل فشار کاهش مییابد و محاسبه دقیق فشار کاری مجاز باید با در نظر گرفتن پارامترهای عملیاتی نظیر دما، نوع سیال، خواص واشر و رده مقاومتی پیچهای مصرفی انجام گیرد. انتخاب و تأیید نهایی این قطعه همواره بر عهده مهندس طراح سیستم و مبتنی بر تحلیل جامع فرایندی است.
کاربردهای اصلی این محصول شامل بستن انتهای خطوط لوله در مسیرهای مرده، ایزولهسازی قطعات جهت تعمیرات اساسی، ایجاد نقاط دسترسی برای تستهای هیدرواستاتیک و بازرسی دورهای، و همچنین به عنوان درپوش محافظ برای شیرآلات و مخازن تحت فشار در نیروگاهها، پالایشگاهها و واحدهای فرآوری شیمیایی میباشد.
ویژگیهای کلیدی
- کلاس فشار
- PN16 (۱۶ بار)
- جنس
- فولاد کربنی
- نوع اتصال
- فلنج کور کن + ۱۲ پیچه M24
- سایز اسمی
- ۱۲ اینچ (DN300)
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| سایز اسمی | ۱۲ اینچ (DN300) |
| قطر خارجی لوله | ۳۲۳.۹ میلیمتر |
| کلاس فشار | PN16 (۱۶ بار) |
| ضخامت | ۲۸ میلیمتر |
| قطر خارجی (D) | ۴۶۰ میلیمتر |
| دایره گام سوراخها (PCD/K) | ۴۱۰ میلیمتر |
| تعداد سوراخها | ۱۲ عدد |
| قطر سوراخها | ۲۶ میلیمتر |
| سایز پیچ | M24 |
| سطح آببندی | برجسته (Raised Face - RF) |
| وزن تقریبی | ~۳۵.۱ کیلوگرم |
* کلیه ابعاد درج شده در جدول بر اساس اطلاعات فنی ارائهشده توسط تولیدکننده بوده و ممکن است به دلیل تلرانسهای ساخت، با نمونه فیزیکی اختلاف جزئی داشته باشد. وزن بر اساس جنس فولاد کربنی محاسبه شده است.
سوالات متداول
فلنج کور کن چیست و چه کاربردی دارد؟
فلنج کور کن (Blind Flange) یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار استفاده میشود. از این قطعه برای ایزوله کردن بخشهای خاصی از سیستم لولهکشی جهت تعمیر و نگهداری، ایجاد نقاط دسترسی برای تستهای هیدرواستاتیک و بازرسی، و به عنوان درپوش دائمی یا موقت استفاده میشود.
تفاوت فلنج کور کن با فلنج یکروتراش چیست؟
فلنج کور کن هیچ سوراخ مرکزی ندارد و برای بستن انتهای لوله استفاده میشود، در حالی که فلنج یکروتراش (Welding Neck Flange) دارای یک گردن مخروطی با سوراخ مرکزی است و برای اتصال لوله به لوله یا تجهیزات استفاده میشود. فلنج کور کن به عنوان یک درپوش عمل میکند، در حالی که فلنج یکروتراش جریان سیال را از خود عبور میدهد.
نحوه نصب فلنج کور کن چگونه است؟
نصب فلنج کور کن شامل قرار دادن واشر مناسب بین فلنج کور کن و فلنج مقابل، سپس قرار دادن پیچها در سوراخهای فلنج و بستن آنها به صورت قطری (Cross-Pattern Tightening) با گشتاور کنترلشده است. بر خلاف فلنجهای جوشی، فلنج کور کن نیاز به جوشکاری ندارد و صرفاً با پیچ و مهره متصل میشود.
این فلنج از چه متریالی ساخته میشود؟
این فلنج معمولاً از فولاد کربنی ساخته میشود. رایجترین گریدها شامل ASTM A105 (فولاد آهنگری شده)، S235JR (فولاد ساختمانی) و P250GH (فولاد کربنی برای دما بالا) هستند. تأیید نهایی جنس محصول تنها با ارائه گواهی متریال (Material Test Certificate) امکانپذیر است.
آیا این فلنج با فلنجهای ANSI Class 150 قابل تعویض است؟
خیر. فلنجهای سری PN (مبتنی بر استانداردهای اروپایی) و سری Class (مبتنی بر استانداردهای آمریکایی) از نظر ابعاد، ضخامت و آرایش سوراخها تفاوتهای اساسی دارند. برای سایز ۱۲ اینچ، قطر خارجی فلنج PN16 حدود ۴۶۰ میلیمتر و نمونه Class 150 حدود ۴۸۳ میلیمتر است. این دو خانواده کاملاً مجزا بوده و هرگز نباید در یک سیستم با یکدیگر ترکیب شوند.
ضخامت ۲۸ میلیمتری این محصول برای چه کاری مناسب است؟
ضخامت ۲۸ میلیمتر برای سایز ۱۲ اینچ، این محصول را به گزینهای ایدهآل برای تحمل فشار اسمی ۱۶ بار و مقاومت در برابر تنشهای مکانیکی ناشی از تغییرات دما و ضربات چکشوار در خطوط لوله تبدیل کرده است. این ضخامت، استحکام و پایداری لازم برای کاربردهای سنگین صنعتی را تضمین میکند.
چرا تعداد سوراخهای پیچ در سایز ۱۲ اینچ ۱۲ عدد و سایز پیچ M24 است؟
افزایش تعداد سوراخهای پیچ به ۱۲ عدد و انتخاب سایز M24 برای قطرهای بزرگ نظیر DN300، به منظور توزیع یکنواختتر نیروی سفتشدگی روی سطح واشر و جلوگیری از نشت انجام میشود. این آرایش پیچ، اتصالی ایمن و مطمئن را برای سیستمهای با فشار و قطر بالا فراهم میآورد.
