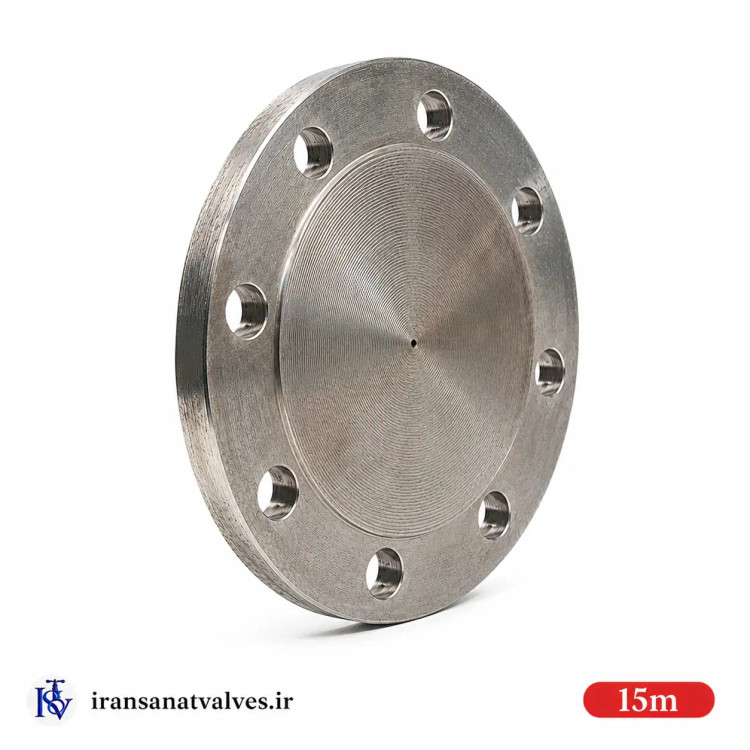

فلنج کور کن (Blind Flange) با سایز اسمی ۲ اینچ (DN50) و کلاس فشار PN16، یک صفحه فلزی توپر و بدون سوراخ مرکزی است که برای بستن انتهای خطوط لوله، شیرآلات یا مخازن تحت فشار طراحی شده است. برخلاف سایر فلنج‌ها که برای اتصال لوله‌ها به یکدیگر استفاده می‌شوند، فلنج کور کن به عنوان یک درپوش دائمی یا موقت برای ایزوله کردن بخش‌های خاصی از سیستم لوله‌کشی به کار می‌رود.

سایز DN50 (۲ اینچ) یکی از سایزهای پرمصرف در سیستم‌های لوله‌کشی صنعتی است. قطر خارجی این فلنج ۱۶۵ میلی‌متر است. دایره گام سوراخ‌ها (PCD) برابر با ۱۲۵ میلی‌متر بوده و از ۴ عدد پیچ M16 برای اتصال به فلنج مقابل استفاده می‌شود. قطر سوراخ‌های پیچ ۱۸ میلی‌متر است. ضخامت این محصول ۱۵ میلی‌متر است که در مقایسه با ضخامت استاندارد EN 1092-1 و DIN 2527 (۱۸ میلی‌متر) تفاوت دارد. سطح آب‌بندی این فلنج از نوع تخت (Flat Face - FF) است که برای استفاده با واشرهای تخت طراحی شده است.

بدنه این فلنج معمولاً از فولاد کربنی ساخته می‌شود. رایج‌ترین گریدهای مورد استفاده شامل ASTM A105 (استاندارد آمریکایی برای فولاد آهنگری شده)، S235JR (فولاد ساختمانی اروپایی) و P250GH (فولاد کربنی برای کاربردهای دما بالا) هستند. تأیید نهایی جنس محصول تنها با ارائه گواهی متریال (Material Test Certificate) امکان‌پذیر است.

کلاس فشار PN16 نشان‌دهنده کلاس طراحی است. در دمای اتاق (۲۰ درجه سانتی‌گراد)، این کلاس معادل تحمل فشار تا حدود ۱۶ بار است. توجه به این نکته ضروری است که فشار کاری واقعی با افزایش دما کاهش می‌یابد و به عوامل متعددی از جمله استاندارد ساخت، جنس دقیق، دمای عملیاتی، نوع گسکت (واشر) و نوع پیچ‌ها وابسته است. انتخاب نهایی و تأیید کارکرد قطعه باید توسط مهندس طراح سیستم و بر اساس تحلیل کامل شرایط فرایندی انجام پذیرد.

این محصول در سیستم‌های لوله‌کشی و تأسیسات صنعتی برای بستن انتهای خطوط، ایزوله کردن بخش‌های خاص، ایجاد نقاط دسترسی برای تست‌های هیدرواستاتیک و بازرسی، و به عنوان درپوش برای شیرآلات و مخازن تحت فشار استفاده می‌شود.
