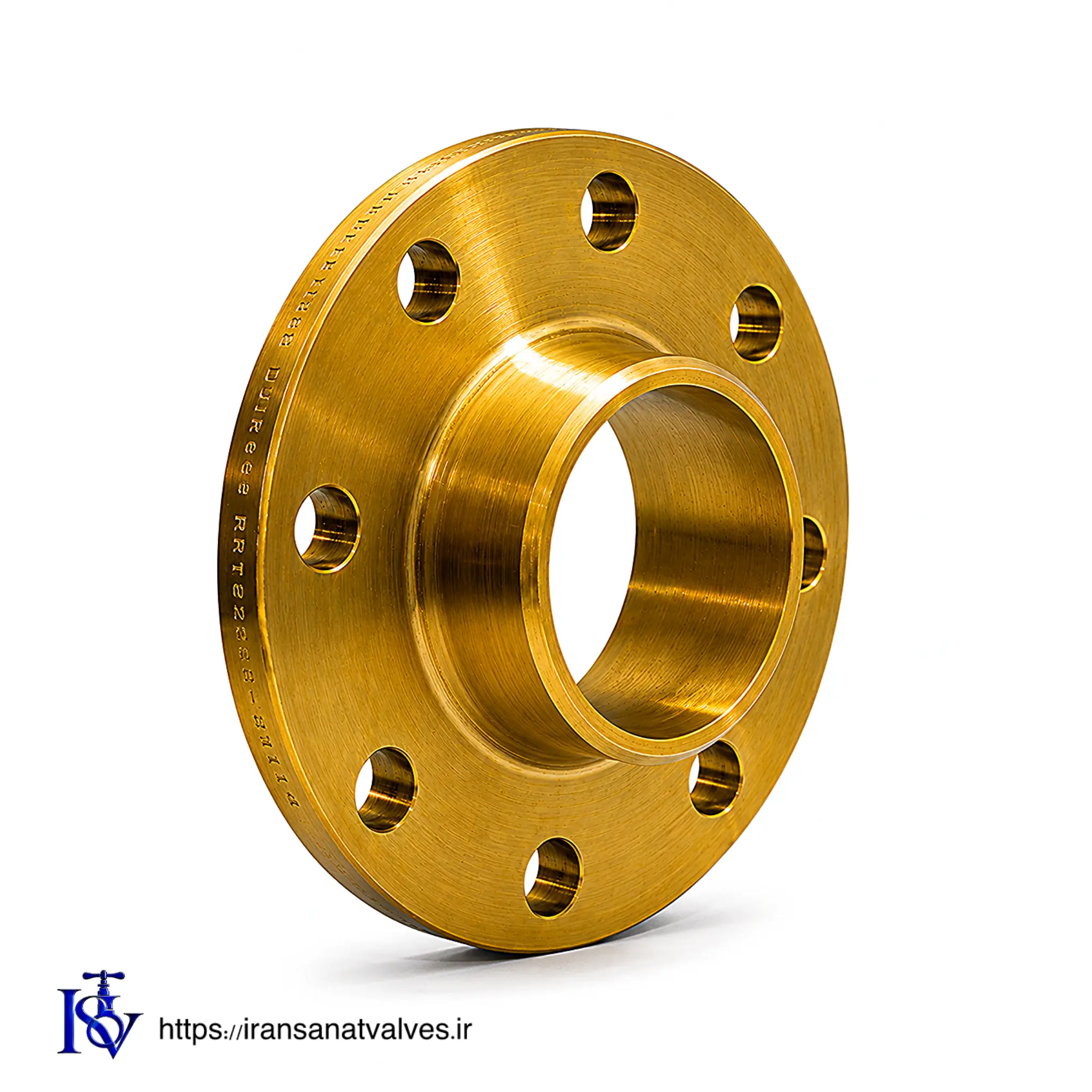

فلنج جوشی گلودار دو رو تراش (Double Faced Flange) با سایز اسمی ۱.۱/۴ اینچ (DN32) و کلاس فشار PN16، یک اتصال فلنجی فولادی است که برای ایجاد اتصال قابل باز و بسته شدن بین لوله‌ها، شیرآلات، پمپ‌ها و سایر تجهیزات دارای فلنج مقابل طراحی شده است.

این فلنج دارای گلو (Hub) است؛ یعنی بخش برجسته‌ای در پشت صفحه فلنج که در هندسه قطعه باعث ایجاد انتقال تدریجی‌تر از ناحیه صفحه به محل اتصال لوله می‌شود. همچنین دو رو تراش بودن به این معناست که هر دو سطح موردنظر فلنج (سطح نشیمنگاه و سطح پشت) ماشین‌کاری و تراش‌کاری شده‌اند که می‌تواند سطوح دقیق‌تری برای مونتاژ و نشیمن اتصال فراهم کند.

ابعاد این محصول مطابق با استاندارد EN 1092-1 برای سایز DN32 و کلاس PN16 است. قطر خارجی فلنج ۱۴۰ میلی‌متر، دایره گام سوراخ‌ها (PCD) ۱۰۰ میلی‌متر، تعداد سوراخ‌ها ۴ عدد با قطر ۱۸ میلی‌متر و سایز پیچ متناسب M16 است. ضخامت صفحه ۱۸ میلی‌متر و قطر داخلی (Bore) حدود ۴۳.۵ میلی‌متر است. سطح نشیمنگاه از نوع برجسته (Raised Face) با قطر ۷۸ میلی‌متر و ارتفاع ۲ میلی‌متر می‌باشد.

بدنه از فولاد کربنی غیرآلیاژی گرید S235JR مطابق با استاندارد EN 10025-2 ساخته شده است. این گرید با حداقل تنش تسلیم ۲۳۵ مگاپاسکال (برای ضخامت‌های تا ۱۶ میلی‌متر) و استحکام کششی در محدوده ۳۶۰ تا ۵۱۰ مگاپاسکال، تعادل مناسبی میان استحکام، جوش‌پذیری و شکل‌پذیری ارائه می‌کند.

کلاس فشار PN16 نشان‌دهنده کلاس طراحی مطابق با استانداردهای اروپایی برای سیستم‌های فلنجی است. توجه به این نکته ضروری است که قابلیت فشار واقعی هر فلنج به عوامل متعددی از جمله استاندارد ساخت، جنس دقیق، دمای عملیاتی، نوع طراحی، نوع اتصال، نوع گسکت (واشر)، نوع پیچ‌ها و شرایط کلی سرویس وابسته است. انتخاب نهایی و تأیید کارکرد قطعه باید توسط مهندس طراح سیستم و بر اساس تحلیل کامل شرایط فرایندی انجام پذیرد.

این محصول در سیستم‌های لوله‌کشی و تأسیسات صنعتی برای ایجاد اتصال فلنجی بین لوله و تجهیزات یا قطعات دارای فلنج مقابل مورد استفاده قرار می‌گیرد. از جمله کاربردهای آن می‌توان به خطوط لوله‌کشی صنعتی، سیستم‌های آبرسانی و تأسیسات، اتصال لوله به شیرآلات و تجهیزات فلنج‌دار، اتصال به پمپ‌ها و تجهیزات مکانیکی دارای فلنج، خطوط انتقال سیالاتی که نیاز به اتصال فلنجی قابل باز و بسته شدن دارند، و پروژه‌های صنعتی و تأسیساتی با مشخصات فنی متناسب با PN16 اشاره کرد.
