دستهبندی: فلنج جوشی یک رو تراش ۱۶ بار

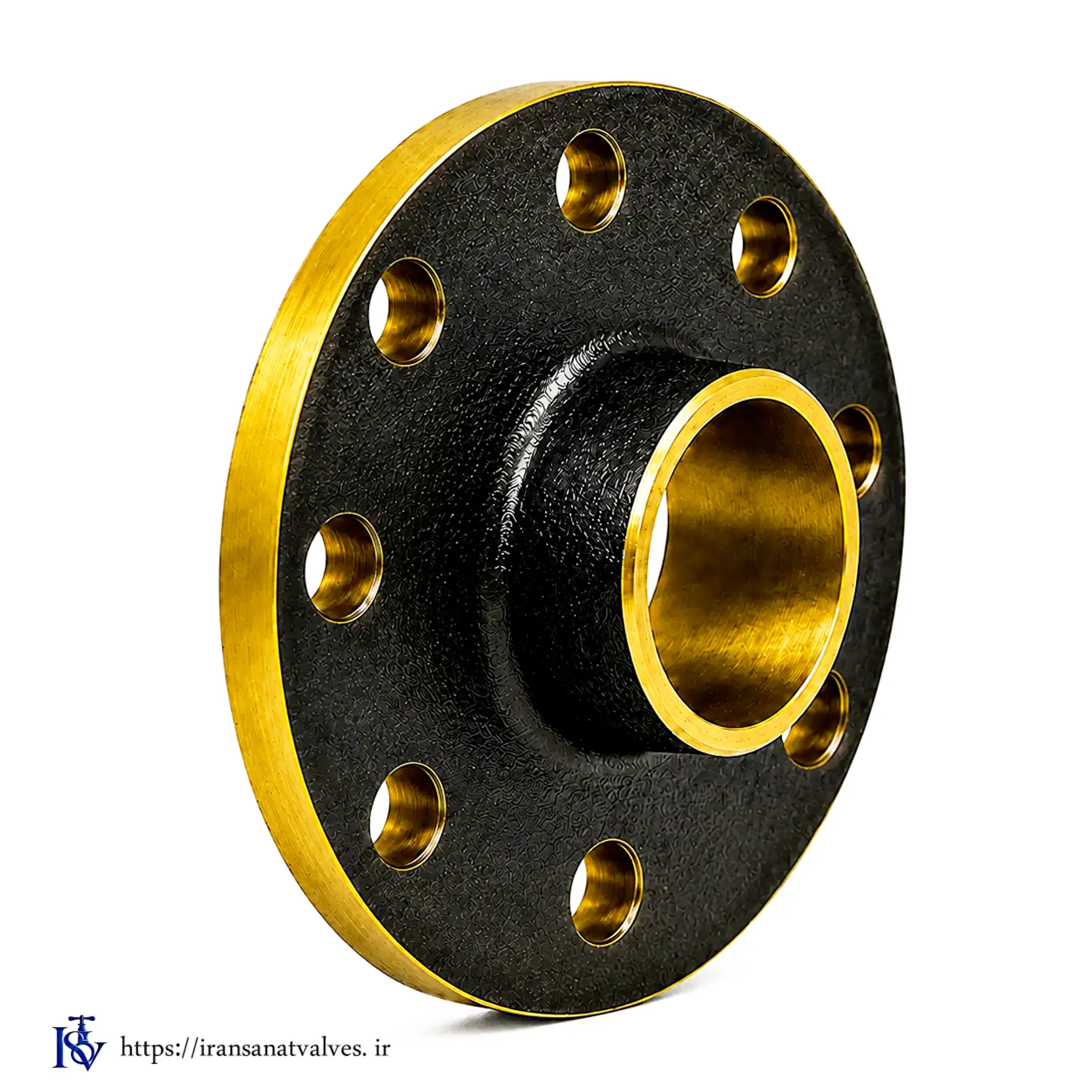

تصویر محصول
PN16 DN32 S235JR EN 10025
نکات کلیدی محصول
- فلنج یکروتراش جوشی چیست و چه کاربردی دارد؟
- تفاوت آن با فلنج دندهای چیست؟
- نحوه نصب و جوشکاری این فلنج چگونه است؟
- این فلنج از چه متریالی ساخته میشود؟
معرفی محصول
فلنج یکروتراش جوشی سایز ۱.۱/۴ اینچ ۱۶ بار از دو بخش اصلی تشکیل شده است: بخشی که بهصورت جوشی مستقیماً به لوله متصل میشود و بخش دیگری که به شکل فلنج سوراخدار برای اتصال پیچ و مهرهای به تجهیزات، شیرآلات یا فلنج مقابل طراحی شده است. این نوع اتصال به دلیل یکپارچگی حاصل از جوشکاری، در مقایسه با اتصالات رزوهای، از استحکام مکانیکی مناسبی در محل اتصال به لوله برخوردار است.
سایز اسمی این محصول ۱.۱/۴ اینچ معادل DN32 است و کلاس فشاری آن PN16 میباشد. لازم به ذکر است که PN16 صرفاً بیانگر فشار اسمی طراحی در دمای مرجع است و فشار مجاز کارکرد واقعی بهطور مستقیم به دمای سرویس، نوع سیال و شرایط محیطی بستگی دارد؛ بنابراین انتخاب نهایی باید با در نظر گرفتن جدول فشار-دمای استاندارد مرتبط انجام شود.
جنس بدنه این فلنج فولاد کربنی با گرید S235JR مطابق استاندارد EN 10025 است که یکی از رایجترین متریالهای مورد استفاده در ساخت اتصالات صنعتی فشار متوسط به شمار میرود.
این محصول با در نظر گرفتن نوع اتصال جوشی، میتواند در خطوط لولهای که نیاز به اتصال دائمی و مقاوم در برابر نشتی دارند مورد استفاده قرار گیرد؛ انتخاب نهایی کاربرد باید توسط طراح یا مهندس پروژه و متناسب با شرایط سیال، فشار و دمای واقعی سیستم انجام شود.
نصب این فلنج مستلزم جوشکاری سمت لوله توسط جوشکار واجد شرایط و مطابق با روشهای اجرایی استاندارد نظیر ASME B31.3 (لولهکشی فرآیندی) و API 1104 (جوشکاری خطوط لوله) است. رعایت دقیق پارامترهای جوشکاری، آمادهسازی لبهها و بازرسی اتصال جوش پس از اجرا، برای اطمینان از کیفیت و ایمنی اتصال ضروری است.
ویژگیهای کلیدی
فشار اسمی PN16
جنس بدنه فولاد کربنی S235JR
نوع اتصال جوشی و فلنجی
سایز اسمی ۱.۱/۴ اینچ (DN32)
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| سایز اسمی | ۱.۱/۴ اینچ (DN32) |
| فشار اسمی | PN16 |
| نوع اتصال | جوشی و فلنج سوراخدار |
| جنس بدنه | فولاد کربنی S235JR (EN 10025) |
| قطر خارجی فلنج* | ۱۴۰ میلیمتر |
| ضخامت فلنج* | ۱۸ میلیمتر |
| تعداد سوراخها | ۴ عدد |
| قطر سوراخها* | ۱۸ میلیمتر |
| قطر دایره سوراخها (PCD)* | ۱۰۰ میلیمتر |
* ابعاد مرجع هستند و ممکن است با محصول واقعی تفاوت داشته باشند.
سوالات متداول
فلنج یکروتراش جوشی چیست؟
فلنج یکروتراش جوشی نوعی اتصال صنعتی است که یک سمت آن بهصورت جوشی به لوله متصل میشود و سمت دیگر آن به شکل فلنج سوراخدار برای اتصال پیچ و مهرهای به تجهیزات یا فلنج مقابل طراحی شده است.
تفاوت با فلنج دندهای چیست؟
در فلنج یکروتراش جوشی، اتصال به لوله از طریق جوشکاری انجام میشود که اتصالی یکپارچه ایجاد میکند، در حالی که فلنج دندهای بدون جوشکاری و از طریق رزوه به لوله متصل میشود.
نحوه نصب این فلنج چگونه است؟
نصب این فلنج شامل جوشکاری سمت لوله مطابق با روشهای استاندارد جوشکاری صنعتی مانند ASME B31.3 و API 1104 و سپس اتصال پیچ و مهرهای سمت فلنجی به قطعه یا فلنج مقابل است. اجرای صحیح جوشکاری باید توسط اپراتور واجد شرایط انجام شود.
این فلنج از چه متریالی ساخته میشود؟
این فلنج از فولاد کربنی با گرید S235JR مطابق استاندارد EN 10025 ساخته شده است.
