دستهبندی: یکطرفه دریچه ای زبانه فلزی

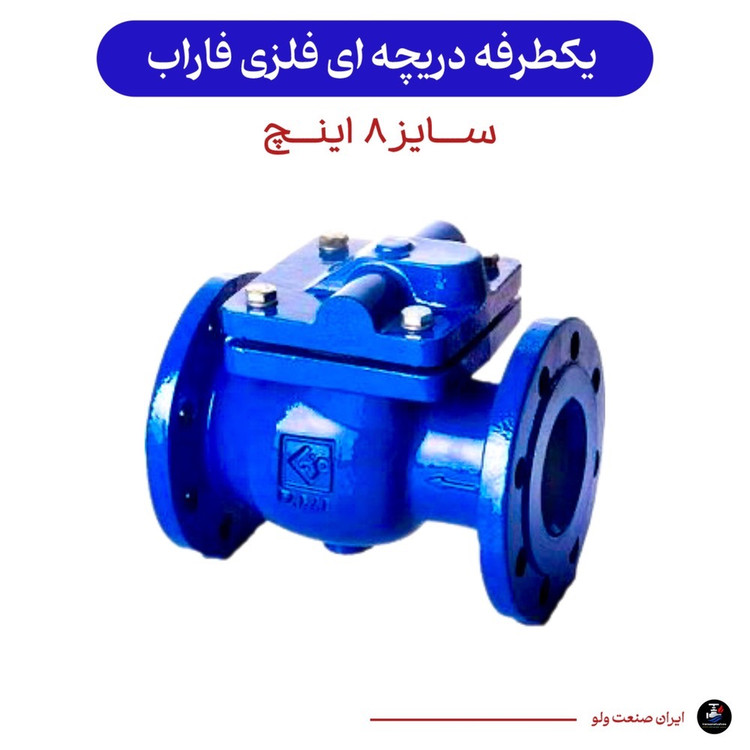

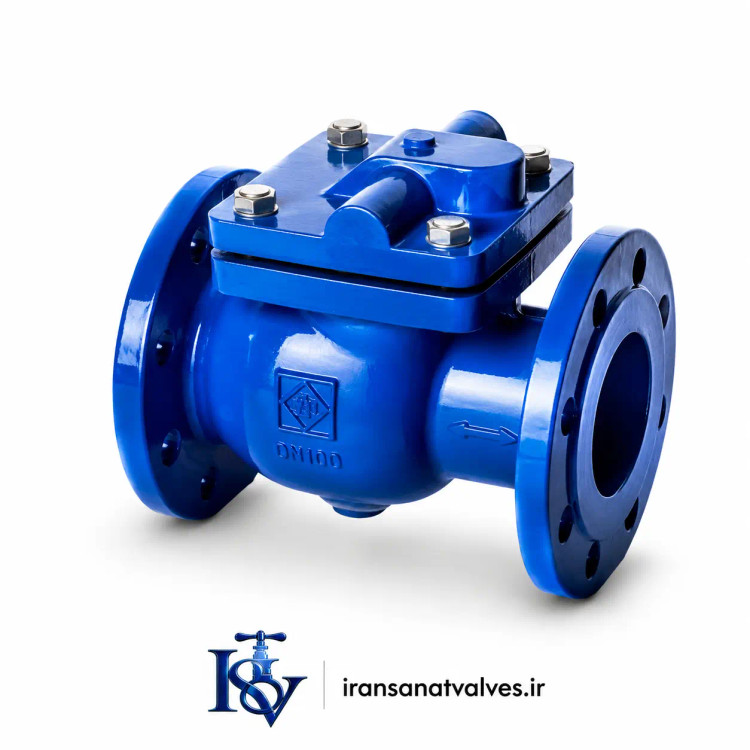

تصاویر شیر یکطرفه زبانه فلزی ۸ اینچ
۸ اینچ - زبانه فلزی
کدگذاری رنگ اجزاء شیر یکطرفه فلزی
بدنه: چدن داکتیل GGG40 (آبی صنعتی)
زبانه دو لته: استیل ضد زنگ AISI 304 (آبی روشن)
نشیمنگاه: فلز-فلز (استیل روی چدن داکتیل) - آبی تیره
پین محوری: استیل ضد زنگ AISI 316 (خاکستری فولادی)
مشخصات فنی کامل ۸ اینچ - زبانه فلزی
سایز اسمی
۸ اینچ (DN200)
قطر اسمی
۲۰۰ میلیمتر
فشار کاری
PN16 / PN25 (۱۶-۲۵ بار)
فشار تست
۳۸ بار (هیدرواستاتیک)
دمای کاری
۲۹- تا ۲۵۰+ درجه سانتیگراد
نوع اتصال
ویفری (بین فلنجی) - DIN/ANSI
جنس بدنه
چدن داکتیل GGG40 (EN 1563)
جنس زبانه
استیل ضد زنگ AISI 304 (دو لته)
جنس پین
استیل ضد زنگ AISI 316
نوع آببندی
فلز-فلز (Metal to Metal)
طول ساخت
۷۱ میلیمتر (مطابق DIN 3202 K1)
وزن تقریبی
۱۹.۵ کیلوگرم
گارانتی
۲۴ ماه
مشخصات کلی
برند سازنده
فاراب (تأسیس ۱۳۶۵)
نوع شیر
یکطرفه دریچه ای ویفری - دو لته
مدل
WCM16-200 (کد ۱۷۱۲۲۱۸)
کشور سازنده
ایران (شرکت فاراب)
کاربردهای اصلی زبانه فلزی ۸ اینچ
| صنعت / بخش | کاربرد ویژه |
|---|---|
| نیروگاهها و صنایع انرژی | خطوط بخار فشار متوسط، سیستمهای آب تغذیه بویلر، خطوط روغن داغ توربینها |
| پالایشگاهها و پتروشیمی | خطوط انتقال برشهای نفتی، سیالات هیدروکربنی با دمای بالا، خطوط گاز |
| صنایع غذایی و دارویی | خطوط بخار CIP، سیستمهای استریلیزاسیون، روغنهای خوراکی داغ |
| صنایع شیمیایی | اسیدها و بازهای ضعیف، حلالهای آلی، سیالات خورنده غیر اشباع |
| سیستمهای گرمایش صنعتی | دیگهای بخار، مبدلهای حرارتی با دمای بالا، روغن داغ |
راهنمای نصب شیر یکطرفه زبانه فلزی
۱
جهت نصب
فلش روی بدنه باید همجهت با جریان سیال باشد. در نصب افقی و عمودی (رو به بالا) قابل استفاده است .
۲
قرارگیری بین فلنج
شیر دقیقاً در مرکز بین دو فلنج قرار گیرد. پینهای نگهدارنده باید در وضعیت عمودی (بالا و پایین) باشند .
۳
گشتاور پیچها
پیچهای فلنج را به صورت یکنواخت و ضربدری با گشتاور ۱۱۰-۱۳۰ نیوتنمتر سفت کنید.
۴
تمیزکاری پیش از نصب
پیش از نصب، سطوح نشیمنگاه و زبانهها را از هرگونه چربی و آلودگی پاک کنید .
زمان تحویل شیر یکطرفه فلزی ۸ اینچ
تهران و کرج
تحویل ۲۴ تا ۴۸ ساعت کاری با پیک موتوری یا وانت
سایر شهرستانها
تحویل ۷۲ تا ۱۲۰ ساعت کاری با پست پیشتاز یا باربری
وزن: ۱۹.۵ کیلوگرم - قابل حمل با وانت و نیسان
سوالات متداول شیر یکطرفه زبانه فلزی ۸ اینچ
تفاوت شیر یکطرفه زبانه فلزی سایز ۸ اینچ با سایز ۶ اینچ چیست؟
تفاوت اصلی در ظرفیت عبور جریان و ابعاد فیزیکی است. سایز ۸ اینچ (DN200) دارای سطح مقطع اسمی ۲۰۰ میلیمتر، طول ساخت ۷۱ میلیمتر و وزن حدود ۱۹.۵ کیلوگرم است، در حالی که سایز ۶ اینچ (DN150) دارای طول ۶۰ میلیمتر و وزن ۱۳ کیلوگرم میباشد . همچنین دبی اسمی سایز ۸ اینچ حدود ۲۲۶ مترمکعب بر ساعت است که تقریباً دو برابر سایز ۶ اینچ میباشد.
حداکثر دبی مجاز برای شیر یکطرفه ۸ اینچ چقدر است؟
بر اساس استانداردهای طراحی API 594 و DIN 3202، شیر یکطرفه دو لته سایز ۸ اینچ (DN200) با زبانه فلزی، حداکثر دبی مجاز ۱۱۰۰ مترمکعب در ساعت برای آب میباشد . دبی اسمی توصیهشده حدود ۵۰۰ تا ۶۰۰ مترمکعب در ساعت است. فشار بازشدگی (Cracking Pressure) این شیرها حدود ۰.۰۴ بار میباشد .
آیا شیر یکطرفه زبانه فلزی فاراب برای خطوط بخار با دمای بالاتر از ۲۵۰ درجه مناسب است؟
مدل استاندارد با بدنه چدن داکتیل GGG40 برای دمای حداکثر ۲۵۰ درجه سانتیگراد مناسب است. برای دماهای بالاتر (تا ۴۵۰ درجه سانتیگراد)، مدل ویژه با بدنه فولادی کربن WCB (ASTM A216) یا بدنه استیل CF8M (ASTM A351) قابل سفارش است . این مدلها با نشیمنگاه فلز-فلز و فنرهای اینکونل (Inconel) با مقاومت حرارتی بالا طراحی میشوند .
استانداردهای طراحی شیر یکطرفه دو لته فاراب چیست؟
شیرهای یکطرفه دو لته فاراب بر اساس استانداردهای بینالمللی API 594, API 6D, ASME B16.34, DIN 3202 K1 و EN 12266 طراحی و ساخته میشوند . طول وجه تا وجه بر اساس DIN 3202 K1 برای سایز ۸ اینچ برابر ۷۱ میلیمتر است . تست و بازرسی نیز طبق API 598 و EN 12266 انجام میشود .
پرسشهای فنی تخصصی
ابعاد دقیق شیر یکطرفه دو لته سایز ۸ اینچ فاراب چیست؟
بر اساس استاندارد DIN 3202 K1 و API 594، طول وجه تا وجه (Face to Face) برای شیر یکطرفه ویفری دو لته سایز ۸ اینچ (DN200) برابر ۷۱ میلیمتر است . قطر بیرونی بدنه (D) حدود ۲۸۰ میلیمتر و ارتفاع کلی (H) حدود ۱۷۰ میلیمتر میباشد. این ابعاد با استانداردهای ASME B16.10 و EN 558 نیز مطابقت دارد .
مزایای طراحی ریتینرلس (Retainerless) در شیرهای دو لته چیست؟
در طراحی ریتینرلس، بدنه شیر بدون هیچ گونه سوراخ یا پلاگ خارجی ساخته میشود که مزایای زیر را دارد: ۱) حذف کامل امکان نشتی به خارج از بدنه، ۲) ایمنی ذاتی در برابر آتش (Intrinsically Fire Safe) به دلیل عدم وجود نقاط نشت، ۳) یکپارچگی ساختاری بالاتر و ۴) کاهش وزن و ابعاد . این طراحی در شیرهای دو لته پیشرفته مانند محصولات Vatac و ACEV به کار رفته است .
کلاس نشتی شیر یکطرفه زبانه فلزی چقدر است و چگونه تست میشود؟
شیرهای یکطرفه زبانه فلزی فاراب با نشیمنگاه فلز-فلز، بر اساس استاندارد ISO 5208 کلاس D (نشتی مجاز) تست و تأیید میشوند . همچنین مطابق با ANSI/FCI 70-2 کلاس IV هستند. این میزان نشتی برای کاربردهای عمومی صنعتی، بخار، روغن داغ و سیالات فرآیندی کاملاً قابل قبول است. تست نشتی مطابق API 598 با فشار آب یا هوا انجام میشود . در صورت نیاز به آببندی صفر (Zero Leakage)، مدل با نشیمنگاه نرم (Soft Seat) قابل سفارش است .
توضیحات فنی شیر یکطرفه دریچه ای زبانه فلزی ۸ اینچ فاراب
شیر یکطرفه دریچه ای ویفری با زبانه فلزی دو لته (Dual Plate Wafer Check Valve) یکی از پیشرفتهترین و پرکاربردترین شیرهای غیربازگشت برای سایزهای ۲ تا ۴۸ اینچ در صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرآیندی است . شرکت فاراب این محصول را در سایز ۸ اینچ (DN200) با طراحی مدرن و مطابق با استانداردهای بینالمللی ISO 5752، DIN 3202 K1، EN 1092-2 و API 594 تولید میکند. بدنه شیر از چدن داکتیل GGG40 ریختهگری شده و با پوشش اپوکسی الکترواستاتیک آبی به ضخامت ۱۵۰ میکرون پوشانده میشود. زبانه دو لته از جنس استیل ضد زنگ AISI 304 با سطح صیقلی ساخته شده که مقاومت عالی در برابر خوردگی، سایش و دمای بالا ایجاد میکند . وزن متعادل (۱۹.۵ کیلوگرم) و طول کوتاه (۷۱ میلیمتر) این شیر، آن را به گزینهای ایدهآل برای خطوط لوله با فضای محدود و پروژههای بهینهسازی تبدیل کرده است .
مکانیزم عملکرد و اجزای کلیدی: برخلاف شیرهای یکطرفه گردان (Swing Check) که پرحجم و پرسروصدا هستند، شیر ویفری دو لته با استفاده از دو زبانه نیمدایره که بر روی یک پین محوری مرکزی قرار دارند، عمل میکند . با شروع جریان در جهت صحیح، فشار سیال زبانهها را به سمت عقب هل داده و درون محفظه بدنه جمع میکند و مسیری مستقیم و با کمترین افت فشار برای جریان ایجاد مینماید. با کاهش سرعت جریان یا توقف پمپ، زبانهها بلافاصله با نیروی فنرهای پیچشی مستقل (معمولاً از جنس اینکونل یا استیل ۳۰۲) و فشار برگشتی جریان، به حالت بسته بازگشته و بر روی نشیمنگاه فلز-فلز (ماشینکاری شده روی بدنه) مینشینند و جریان معکوس را مسدود میکنند . طراحی آیرودینامیک زبانهها باعث افت فشار بسیار پایین و عملکرد بدون لرزش (Chatter-Free) میشود .
مزایا و کاربردها در سایز ۸ اینچ: این سایز به عنوان یکی از پرمصرفترین سایزها در خطوط لوله اصلی صنعتی و تأسیسات بزرگ، نقش مهمی در محافظت از پمپها، کمپرسورها و توربینها دارد . از مهمترین مزایای این شیر میتوان به قابلیت کار در دمای بالا (تا ۲۵۰ درجه)، مقاومت در برابر سیالات هیدروکربنی و حلالها، وزن سبک (حدود ۱۹.۵ کیلوگرم)، طول کوتاه (۷۱ میلیمتر)، عدم نیاز به تعمیر و نگهداری، طراحی ریتینرلس برای جلوگیری از نشتی خارجی ، و قابلیت نصب در خطوط افقی و عمودی (با جریان رو به بالا) اشاره کرد . شیر یکطرفه زبانه فلزی فاراب با ۲۴ ماه گارانتی و ۲۵ سال خدمات پس از فروش، انتخابی مطمئن برای مهندسان مشاور و بهرهبرداران صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع غذایی کشور است.
