دستهبندی: یکطرفه دریچه ای زبانه فلزی

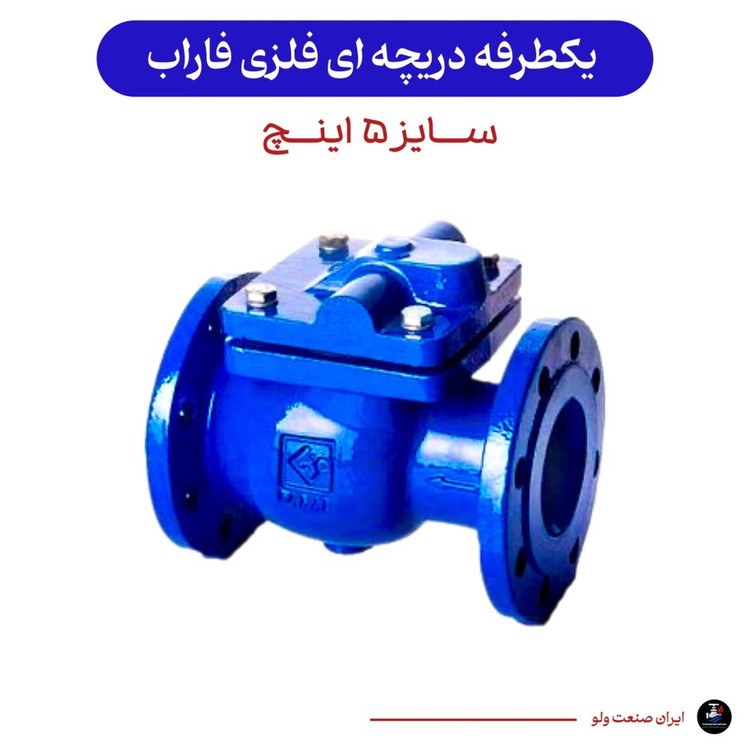

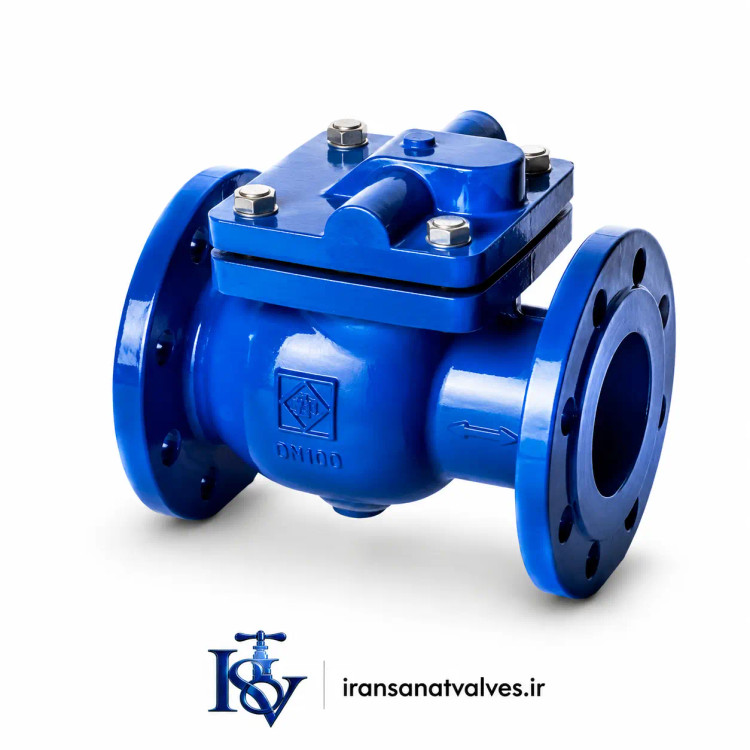

تصاویر شیر یکطرفه زبانه فلزی ۵ اینچ
۵ اینچ - زبانه فلزی
کدگذاری رنگ اجزاء شیر یکطرفه فلزی
بدنه: چدن داکتیل GGG40 (آبی صنعتی)
زبانه دو لته: استیل ضد زنگ AISI 304 (آبی روشن)
نشیمنگاه: فلز-فلز (استیل روی چدن داکتیل) - آبی تیره
پین محوری: استیل ضد زنگ AISI 316 (خاکستری فولادی)
مشخصات فنی کامل ۵ اینچ - زبانه فلزی
سایز اسمی
۵ اینچ (DN125)
قطر اسمی
۱۲۵ میلیمتر
فشار کاری
PN16 / PN25 (۱۶-۲۵ بار)
فشار تست
۳۸ بار (هیدرواستاتیک)
دمای کاری
۲۹- تا ۲۵۰+ درجه سانتیگراد
نوع اتصال
ویفری (بین فلنجی) - DIN/ANSI
جنس بدنه
چدن داکتیل GGG40 (EN 1563)
جنس زبانه
استیل ضد زنگ AISI 304 (دو لته)
جنس پین
استیل ضد زنگ AISI 316
نوع آببندی
فلز-فلز (Metal to Metal)
طول ساخت
۵۶ میلیمتر (مطابق DIN 3202 K1)
وزن تقریبی
۷.۱ کیلوگرم
گارانتی
۲۴ ماه
مشخصات کلی
برند سازنده
فاراب (تأسیس ۱۳۶۵)
نوع شیر
یکطرفه دریچه ای ویفری - دو لته
مدل
WCM16-125 (کد ۱۷۱۲۲۱۶)
کشور سازنده
ایران (شرکت فاراب)
کاربردهای اصلی زبانه فلزی ۵ اینچ
| صنعت / بخش | کاربرد ویژه |
|---|---|
| نیروگاهها و صنایع انرژی | خطوط بخار فشار متوسط، سیستمهای آب تغذیه بویلر، خطوط روغن داغ توربینها [citation:5] |
| پالایشگاهها و پتروشیمی | خطوط انتقال برشهای نفتی، سیالات هیدروکربنی با دمای بالا، خطوط گاز |
| صنایع غذایی و دارویی | خطوط بخار CIP، سیستمهای استریلیزاسیون، روغنهای خوراکی داغ |
| صنایع شیمیایی | اسیدها و بازهای ضعیف، حلالهای آلی، سیالات خورنده غیر اشباع |
| سیستمهای گرمایش صنعتی | دیگهای بخار، مبدلهای حرارتی با دمای بالا، روغن داغ |
راهنمای نصب شیر یکطرفه زبانه فلزی
۱
جهت نصب
فلش روی بدنه باید همجهت با جریان سیال باشد. در نصب افقی و عمودی (رو به بالا) قابل استفاده است [citation:8].
۲
قرارگیری بین فلنج
شیر دقیقاً در مرکز بین دو فلنج قرار گیرد. پینهای نگهدارنده باید در وضعیت عمودی (بالا و پایین) باشند.
۳
گشتاور پیچها
پیچهای فلنج را به صورت یکنواخت و ضربدری با گشتاور ۸۰-۹۰ نیوتنمتر سفت کنید.
۴
تمیزکاری پیش از نصب
پیش از نصب، سطوح نشیمنگاه و زبانهها را از هرگونه چربی و آلودگی پاک کنید.
زمان تحویل شیر یکطرفه فلزی ۵ اینچ
تهران و کرج
تحویل ۲۴ تا ۴۸ ساعت کاری با پیک موتوری یا وانت
سایر شهرستانها
تحویل ۷۲ تا ۱۲۰ ساعت کاری با پست پیشتاز یا باربری
وزن: ۷.۱ کیلوگرم - قابل حمل با وانت و پیک
سوالات متداول شیر یکطرفه زبانه فلزی ۵ اینچ
تفاوت شیر یکطرفه زبانه فلزی سایز ۵ اینچ با سایز ۴ اینچ چیست؟
تفاوت اصلی در ظرفیت عبور جریان و ابعاد فیزیکی است. سایز ۵ اینچ (DN125) دارای سطح مقطع اسمی ۱۲۵ میلیمتر، طول ساخت ۵۶ میلیمتر و وزن حدود ۷.۱ کیلوگرم است، در حالی که سایز ۴ اینچ (DN100) دارای طول ۵۲ میلیمتر و وزن ۴.۵ کیلوگرم میباشد [citation:2][citation:6][citation:8]. همچنین دبی اسمی سایز ۵ اینچ تقریباً ۵۰٪ بیشتر از سایز ۴ اینچ است.
حداکثر دبی مجاز برای شیر یکطرفه ۵ اینچ چقدر است؟
بر اساس استانداردهای طراحی API 594 و DIN 3202، شیر یکطرفه دو لته سایز ۵ اینچ (DN125) با زبانه فلزی، حداکثر دبی مجاز ۳۵۰ مترمکعب در ساعت برای آب و ۸۰۰۰ مترمکعب در ساعت برای بخار را دارد [citation:3]. دبی اسمی توصیهشده حدود ۱۸۰ مترمکعب در ساعت است. فشار بازشدگی (Cracking Pressure) این شیرها حدود ۰.۰۴ بار میباشد.
آیا شیر یکطرفه زبانه فلزی فاراب برای سیالات خورنده دریایی مناسب است؟
مدل استاندارد با بدنه چدن داکتیل و زبانه استیل 304 برای محیطهای دریایی توصیه نمیشود. برای کاربردهای دریایی و آب شور، مدل ویژه با بدنه آلومینیوم برنز ASTM B148 C95800 یا استیل ضد زنگ CF8M با زبانه استیل 316 قابل سفارش است که مقاومت عالی در برابر خوردگی کلراید دارد [citation:2]. این مدلها با کلاس فشار PN25/PN40 و استاندارد API 594 قابل عرضه هستند.
آیا این شیر قابلیت نصب در خطوط عمودی را دارد؟
بله، شیر یکطرفه ویفری دو لته برای نصب در خطوط عمودی با جریان رو به بالا طراحی شده است. در خطوط عمودی، بهترین حالت نصب، قرارگیری محور پینها به صورت افقی است تا زبانهها تحت تأثیر نیروی جاذبه به درستی بسته شوند. نصب در خطوط عمودی با جریان رو به پایین مطلقاً مجاز نیست [citation:8].
پرسشهای فنی تخصصی
ابعاد دقیق شیر یکطرفه دو لته سایز ۵ اینچ فاراب چیست؟
بر اساس استاندارد DIN 3202 K1 و EN 558 سری ۱۶، طول وجه تا وجه (Face to Face) برای شیر یکطرفه ویفری دو لته سایز ۵ اینچ (DN125) برابر ۵۶ میلیمتر است [citation:2]. قطر بیرونی بدنه (D) حدود ۱۷۹ میلیمتر و ارتفاع کلی (H) حدود ۱۲۵ میلیمتر میباشد. این ابعاد با استانداردهای API 594 و ASME B16.34 نیز مطابقت دارد [citation:10].
آیا شیر یکطرفه زبانه فلزی ۵ اینچ برای کاربردهای بخار با دمای بالاتر از ۲۵۰ درجه قابل استفاده است؟
مدل استاندارد با بدنه چدن داکتیل GGG40 برای دمای حداکثر ۲۵۰ درجه سانتیگراد مناسب است. برای دماهای بالاتر (تا ۴۵۰ درجه سانتیگراد)، مدل ویژه با بدنه فولادی کربن WCB (ASTM A216) یا بدنه استیل CF8M (ASTM A351) قابل سفارش است [citation:5][citation:8]. این مدلها با نشیمنگاه فلز-فلز و فنرهای اینکونل (Inconel) با مقاومت حرارتی بالا طراحی میشوند و برای بخار فوق داغ، روغنهای حرارتی و گازهای داغ ایدهآل هستند.
کلاس نشتی شیر یکطرفه زبانه فلزی چقدر است؟
شیرهای یکطرفه زبانه فلزی فاراب با نشیمنگاه فلز-فلز، بر اساس استاندارد ISO 5208 کلاس D (نشتی مجاز) تست و تأیید میشوند [citation:5]. همچنین مطابق با ANSI/FCI 70-2 کلاس IV هستند. این میزان نشتی برای کاربردهای عمومی صنعتی، بخار، روغن داغ و سیالات فرآیندی کاملاً قابل قبول است. در صورت نیاز به آببندی صفر (Zero Leakage)، مدل با نشیمنگاه نرم (Soft Seat) یا مدل با رینگ الاستومری قابل سفارش است.
توضیحات فنی شیر یکطرفه دریچه ای زبانه فلزی ۵ اینچ فاراب
شیر یکطرفه دریچه ای ویفری با زبانه فلزی دو لته (Dual Plate Wafer Check Valve) یکی از پیشرفتهترین و پرکاربردترین شیرهای غیربازگشت برای سایزهای ۲ تا ۴۸ اینچ در صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرآیندی است [citation:5]. شرکت فاراب این محصول را در سایز ۵ اینچ (DN125) با طراحی مدرن و مطابق با استانداردهای بینالمللی ISO 5752، DIN 3202 K1، EN 1092-2 و API 594 تولید میکند. بدنه شیر از چدن داکتیل GGG40 ریختهگری شده و با پوشش اپوکسی الکترواستاتیک آبی به ضخامت ۱۵۰ میکرون پوشانده میشود. زبانه دو لته از جنس استیل ضد زنگ AISI 304 با سطح صیقلی ساخته شده که مقاومت عالی در برابر خوردگی، سایش و دمای بالا ایجاد میکند [citation:2]. وزن متعادل (۷.۱ کیلوگرم) و طول کوتاه (۵۶ میلیمتر) این شیر، آن را به گزینهای ایدهآل برای خطوط لوله با فضای محدود و پروژههای بهینهسازی تبدیل کرده است [citation:6].
مکانیزم عملکرد و اجزای کلیدی: برخلاف شیرهای یکطرفه گردان (Swing Check) که پرحجم و پرسروصدا هستند، شیر ویفری دو لته با استفاده از دو زبانه نیمدایره که بر روی یک پین محوری مرکزی قرار دارند، عمل میکند [citation:3]. با شروع جریان در جهت صحیح، فشار سیال زبانهها را به سمت عقب هل داده و درون محفظه بدنه جمع میکند و مسیری مستقیم و با کمترین افت فشار برای جریان ایجاد مینماید. با کاهش سرعت جریان یا توقف پمپ، زبانهها بلافاصله با نیروی فنرهای پیچشی مستقل و فشار برگشتی جریان، به حالت بسته بازگشته و بر روی نشیمنگاه فلز-فلز (ماشینکاری شده روی بدنه) مینشینند و جریان معکوس را مسدود میکنند [citation:8]. طراحی آیرودینامیک زبانهها باعث افت فشار بسیار پایین و عملکرد بدون لرزش (Chatter-Free) میشود.
مزایا و کاربردها در سایز ۵ اینچ: این سایز به عنوان یک سایز میانی و پرکاربرد در خطوط لوله صنعتی، نقش مهمی در محافظت از پمپها و تجهیزات دارد. از مهمترین مزایای این شیر میتوان به قابلیت کار در دمای بالا (تا ۲۵۰ درجه)، مقاومت در برابر سیالات هیدروکربنی و حلالها، وزن سبک (حدود ۷.۱ کیلوگرم)، طول کوتاه (۵۶ میلیمتر)، عدم نیاز به تعمیر و نگهداری، و قابلیت نصب در خطوط افقی و عمودی (با جریان رو به بالا) اشاره کرد [citation:5]. شیر یکطرفه زبانه فلزی فاراب با ۲۴ ماه گارانتی و ۲۵ سال خدمات پس از فروش، انتخابی مطمئن برای مهندسان مشاور و بهرهبرداران صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع غذایی کشور است.
