دستهبندی: یکطرفه دریچه ای زبانه فلزی

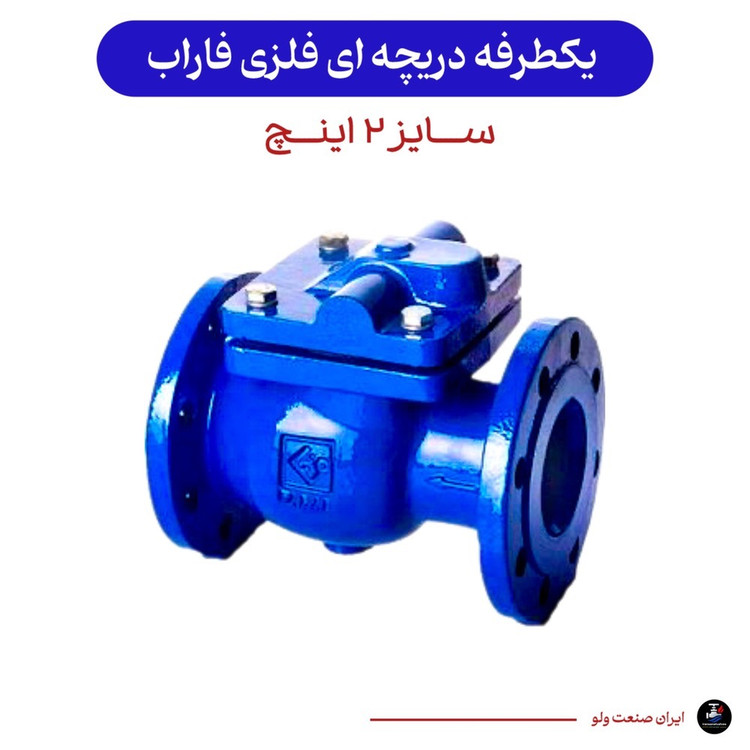

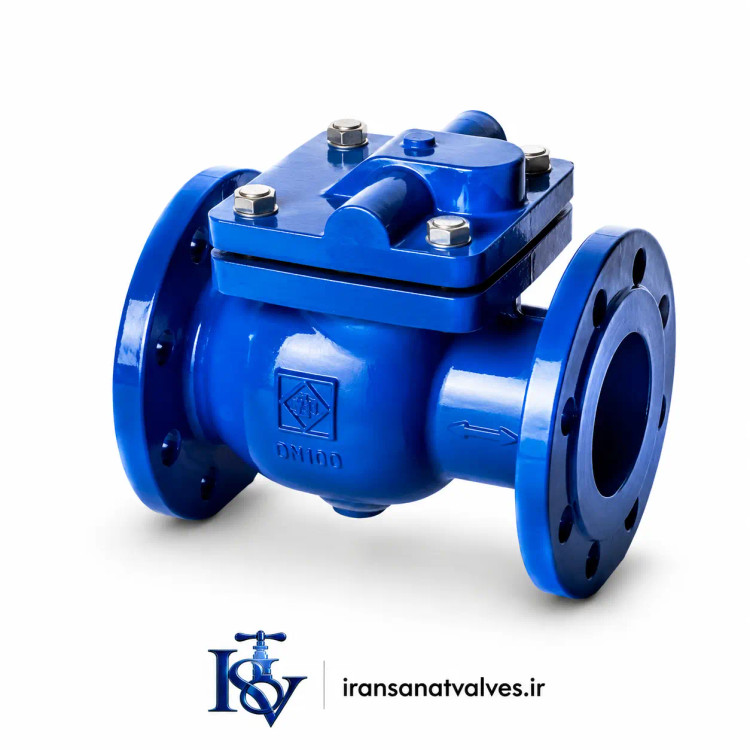

تصاویر شیر یکطرفه زبانه فلزی ۲ اینچ
۲ اینچ - زبانه فلزی
کدگذاری رنگ اجزاء شیر یکطرفه فلزی
بدنه: چدن داکتیل GGG40 (آبی صنعتی)
زبانه دو لته: استیل ضد زنگ AISI 304 (آبی روشن)
نشیمنگاه: فلز-فلز (استیل روی چدن داکتیل) - آبی تیره
پین محوری: استیل ضد زنگ AISI 316 (خاکستری فولادی)
مشخصات فنی کامل ۲ اینچ - زبانه فلزی
سایز اسمی
۲ اینچ (DN50)
قطر اسمی
۵۰ میلیمتر
فشار کاری
PN16 / PN25 (۱۶-۲۵ بار)
فشار تست
۳۸ بار (هیدرواستاتیک)
دمای کاری
۲۹- تا ۲۵۰+ درجه سانتیگراد
نوع اتصال
ویفری (بین فلنجی) - DIN/ANSI
جنس بدنه
چدن داکتیل GGG40 (EN 1563)
جنس زبانه
استیل ضد زنگ AISI 304 (دو لته)
جنس پین
استیل ضد زنگ AISI 316
نوع آببندی
فلز-فلز (Metal to Metal)
طول ساخت
۴۳ میلیمتر (مطابق DIN 3202 K1)
گارانتی
۲۴ ماه
مشخصات کلی
برند سازنده
فاراب (تأسیس ۱۳۶۵)
نوع شیر
یکطرفه دریچه ای ویفری - دو لته
مدل
WCM16-050 (کد ۱۷۱۲۲۱۲)
کشور سازنده
ایران (شرکت فاراب)
کاربردهای اصلی زبانه فلزی ۲ اینچ
| صنعت / بخش | کاربرد ویژه |
|---|---|
| نیروگاهها و صنایع انرژی | خطوط بخار، سیستمهای آب تغذیه بویلر، خطوط روغن داغ توربینها |
| پالایشگاهها و پتروشیمی | خطوط انتقال روغن داغ، برشهای نفتی، سیالات هیدروکربنی با دمای بالا |
| صنایع غذایی و دارویی | خطوط بخار CIP، سیستمهای استریلیزاسیون، روغنهای خوراکی داغ |
| صنایع شیمیایی | اسیدها و بازهای ضعیف، حلالهای آلی، سیالات خورنده غیر اشباع |
| سیستمهای گرمایش صنعتی | دیگهای بخار، مبدلهای حرارتی با دمای بالا، روغن داغ |
راهنمای نصب شیر یکطرفه زبانه فلزی
۱
جهت نصب
فلش روی بدنه باید همجهت با جریان سیال باشد. در نصب افقی و عمودی (رو به بالا) قابل استفاده است.
۲
قرارگیری بین فلنج
شیر دقیقاً در مرکز بین دو فلنج قرار گیرد. از سانتریک بودن زبانه دو لته اطمینان حاصل کنید.
۳
گشتاور پیچها
پیچهای فلنج را به صورت یکنواخت و ضربدری با گشتاور ۴۵-۵۵ نیوتنمتر سفت کنید.
۴
تست عملکرد
پس از نصب، با ایجاد جریان مصنوعی از باز و بسته شدن صحیح زبانه دو لته اطمینان حاصل کنید.
زمان تحویل شیر یکطرفه فلزی ۲ اینچ
تهران و کرج
تحویل ۲۴ تا ۴۸ ساعت کاری با پیک موتوری یا وانت
سایر شهرستانها
تحویل ۷۲ تا ۱۲۰ ساعت کاری با پست پیشتاز یا باربری
وزن: ۲.۵ کیلوگرم - قابل حمل با وانت و پیک
سوالات متداول شیر یکطرفه زبانه فلزی ۲ اینچ
تفاوت اصلی شیر یکطرفه زبانه فلزی با زبانه لاستیکی در چیست؟
مهمترین تفاوت در نوع آببندی و محدوده دمایی است. شیر زبانه فلزی از نشیمنگاه فلز-فلز (Metal to Metal) استفاده میکند و برای دماهای بالا تا ۲۵۰ درجه سانتیگراد و سیالاتی مانند بخار، روغن داغ و هیدروکربنها مناسب است. شیر زبانه لاستیکی با آببندی EPDM حداکثر تا ۱۱۰ درجه کاربرد دارد. همچنین شیر فلزی در سایزهای بزرگتر (بالای ۱۲ اینچ) نیز قابل ساخت است و نشتی آن طبق استاندارد ISO 5208 کلاس D (نشتی مجاز) است در حالی که زبانه لاستیکی نشتی صفر (کلاس A) ارائه میدهد [citation:1][citation:2].
آیا شیر یکطرفه زبانه فلزی فاراب برای خطوط بخار مناسب است؟
بله، این شیر به طور ویژه برای کاربردهای بخار و سیالات با دمای بالا طراحی شده است. بدنه چدن داکتیل GGG40 و زبانه استیل 304 به همراه پین استیل 316، مقاومت کامل در برابر بخار اشباع و بخار فوق داغ تا دمای ۲۵۰ درجه سانتیگراد را دارند. همچنین نشیمنگاه فلز-فلز از چسبندگی و گرفتگی زبانه در کاربردهای بخار جلوگیری میکند. برای کاربردهای بخار با دمای بالاتر از ۲۵۰ درجه، مدل ویژه با بدنه فولادی قابل سفارش است [citation:1].
آیا این شیر قابلیت نصب در خطوط عمودی با جریان رو به پایین را دارد؟
خیر. شیر یکطرفه ویفری دو لته استاندارد (بدون فنر) برای نصب در خطوط افقی یا عمودی با جریان رو به بالا طراحی شده است. در خطوط عمودی با جریان رو به پایین، زبانهها به دلیل وزن خود بسته باقی میمانند. برای کاربردهای جریان رو به پایین، مدل فنردار (Spring Loaded) این شیر با کد WCM16-050S قابل سفارش است که با استفاده از فنرهای استیل، زبانهها را در غیاب جریان میبندد [citation:2][citation:3].
میزان نشتی مجاز در شیر یکطرفه زبانه فلزی چقدر است؟
شیر یکطرفه زبانه فلزی فاراب با نشیمنگاه فلز-فلز، بر اساس استاندارد ISO 5208 کلاس D (نشتی مجاز) تست و تأیید میشود. این میزان نشتی برای کاربردهای عمومی صنعتی، بخار، روغن داغ و سیالات فرآیندی کاملاً قابل قبول است. در صورت نیاز به آببندی صفر (Zero Leakage)، مدل با نشیمنگاه نرم (Soft Seat) یا مدل تمام استیل با نشیمنگاه گرافیتی قابل سفارش است. این ویژگی در شیرهای زبانه لاستیکی به صورت استاندارد وجود دارد [citation:2].
پرسشهای فنی تخصصی
آیا امکان تعویض زبانه فلزی در این شیر وجود دارد؟
بله، شیرهای یکطرفه دو لته فاراب به صورت ماژولار طراحی شدهاند و مجموعه زبانه دو لته به همراه پینهای محوری قابل تعویض است. کیت تعویض زبانه شامل دو لته استیل 304، پینهای استیل 316 و بوشینگهای مخصوص میباشد. این تعویض باید توسط تکنسین مجرب و با رعایت فاصله استاندارد زبانهها از نشیمنگاه انجام شود. توصیه میشود برای حفظ آببندی و عملکرد صحیح، از قطعات اصلی فاراب استفاده گردد.
حداکثر فشار کاری برای مدل PN25 چقدر است؟
شیر یکطرفه زبانه فلزی فاراب در دو کلاس فشار PN16 و PN25 قابل عرضه است. مدل PN25 برای فشار کاری ۲۵ بار طراحی شده و فشار تست هیدرواستاتیک بدنه آن ۳۸ بار میباشد. این مدل دارای بدنه چدن داکتیل با ضخامت بیشتر و فلنجهای تقویتشده است. برای سایز ۲ اینچ، مدل PN25 کاملاً قابل تولید بوده و برای فشارهای بالاتر، مدل تمام استیل با کلاس ANSI 300 یا 600 توصیه میشود.
آیا این شیر برای سیالات خورنده و اسیدی مناسب است؟
شیر یکطرفه زبانه فلزی استاندارد فاراب با بدنه چدن داکتیل و زبانه استیل 304 برای سیالات خورنده ملایم مانند روغنهای صنعتی، بخار و هیدروکربنها مناسب است. برای سیالات شدیداً خورنده (اسید سولفوریک، اسید کلریدریک)، مدل تمام استیل 316 یا استیل داپلکس با زبانه از جنس همجنس بدنه قابل سفارش است. همچنین پینهای محوری در مدل ضد اسید از استیل 316L یا هاستلوی ساخته میشود.
توضیحات فنی شیر یکطرفه دریچه ای زبانه فلزی ۲ اینچ فاراب
شیر یکطرفه دریچه ای ویفری با زبانه فلزی دو لته (Dual Plate Wafer Check Valve) یکی از پیشرفتهترین و پرکاربردترین شیرهای غیربازگشت برای سایزهای ۲ تا ۴۸ اینچ در صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرآیندی است [citation:2][citation:3]. شرکت فاراب این محصول را در سایز ۲ اینچ (DN50) با طراحی مدرن و مطابق با استانداردهای بینالمللی ISO 5752، DIN 3202 K1، EN 1092-2 و API 594 تولید میکند. بدنه شیر از چدن داکتیل GGG40 ریختهگری شده و با پوشش اپوکسی الکترواستاتیک آبی به ضخامت ۱۵۰ میکرون پوشانده میشود. زبانه دو لته از جنس استیل ضد زنگ AISI 304 با سطح صیقلی ساخته شده که مقاومت عالی در برابر خوردگی، سایش و دمای بالا ایجاد میکند. وزن سبک (۲.۵ کیلوگرم) و طول کوتاه (۴۳ میلیمتر) این شیر، آن را به گزینهای ایدهآل برای خطوط لوله با فضای محدود و پروژههای بهینهسازی تبدیل کرده است.
مکانیزم عملکرد و اجزای کلیدی: برخلاف شیرهای یکطرفه گردان (Swing Check) که پرحجم و پرسروصدا هستند، شیر ویفری دو لته با استفاده از دو زبانه نیمدایره که بر روی یک پین محوری مرکزی قرار دارند، عمل میکند. با شروع جریان در جهت صحیح، فشار سیال زبانهها را به سمت عقب هل داده و درون محفظه بدنه جمع میکند و مسیری مستقیم و با کمترین افت فشار برای جریان ایجاد مینماید. با کاهش سرعت جریان یا توقف پمپ، زبانهها بلافاصله با نیروی وزن خود و فشار برگشتی جریان، به حالت بسته بازگشته و بر روی نشیمنگاه فلز-فلز (ماشینکاری شده روی بدنه) مینشینند و جریان معکوس را مسدود میکنند. طراحی آیرودینامیک زبانهها باعث افت فشار بسیار پایین (حدود ۰.۱۲ بار در دبی اسمی) و عملکرد بدون لرزش (Chatter-Free) میشود [citation:1][citation:2].
مزایا و کاربردها در سایز ۲ اینچ: مهمترین مزیت شیر زبانه فلزی نسبت به انواع لاستیکی، قابلیت کار در دمای بالا (تا ۲۵۰ درجه) و مقاومت در برابر سیالات هیدروکربنی و حلالها است. این شیر برای خطوط بخار، روغن داغ، برجهای تقطیر، سیستمهای روغنکاری توربینها، خروجی کمپرسورهای گاز و پالایشگاهها ایدهآل است. همچنین قابلیت نصب در خطوط افقی و عمودی (با جریان رو به بالا)، عدم نیاز به تعمیر و نگهداری، مقاومت در برابر ضربه قوچ (به دلیل حرکت سریع زبانهها) و طول عمر بسیار بالا از دیگر مزایای این محصول است. شیر یکطرفه زبانه فلزی فاراب با ۲۴ ماه گارانتی و ۲۵ سال خدمات پس از فروش، انتخابی مطمئن برای مهندسان مشاور و بهرهبرداران صنایع سنگین کشور است [citation:3].
