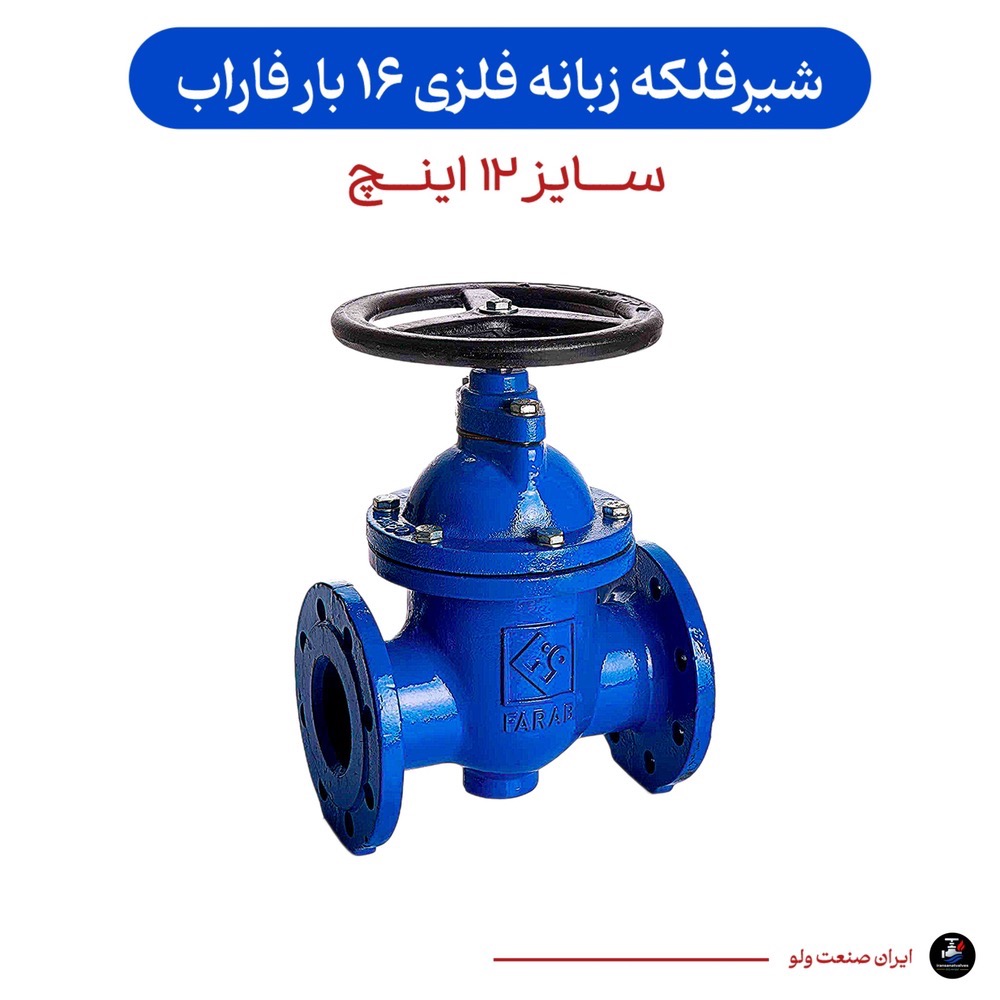

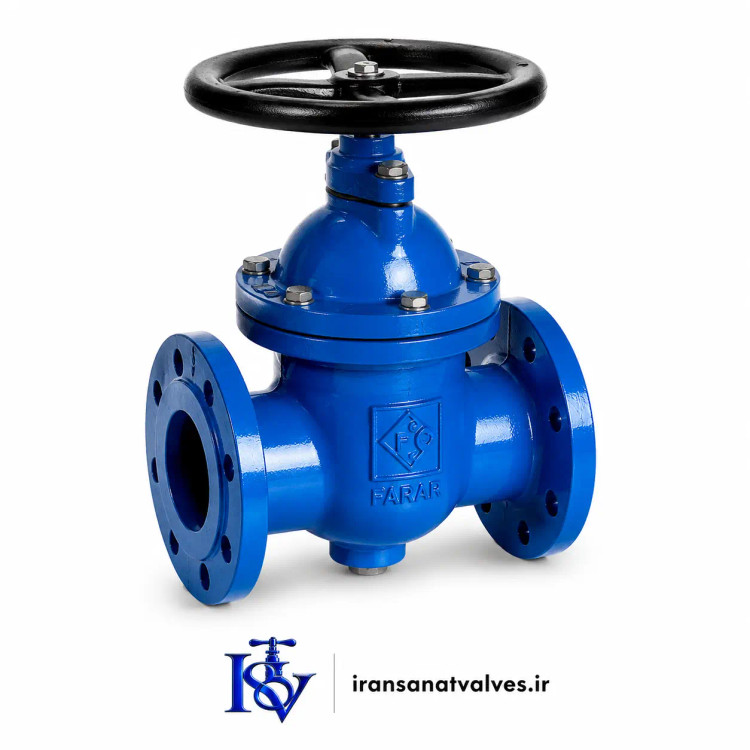

سری شیرآلات فاراب مدل شیرفلکه کشویی زبانه فلزی سایز ۱۲ اینچ ۱۶ بار
Farab Sliding Gate Valve Series: Metal Gate Model, 12 -Inch Size, 16 Bar Pressure Rating
برند:فاراب
گارانتی ۳۶ ماهه
توضیحات
شیرفلکه کشویی فلزی فاراب ۱۲ اینچ PN16
شیر دروازهای صنعتی فوقسنگین برای خطوط اصلی و سیستمهای انتقال آب با دبی بسیار بالا
کد محصول: FARAB-GV-12IN-GG30-BRONZE-PN16
تصاویر محصول
مشخصات فنی کامل
سایز اسمی ۱۲ اینچ (DN300)
قطر اسمی ۳۰۰ میلیمتر
فشار کاری PN16 (۱۶ بار)
فشار تست ۲۴ بار
دمای کاری ۲۰- تا ۱۴۰+ درجه
نوع اتصال فلنجی DIN EN 1092-2
ابعاد فلنج ۴۲۵ میلیمتر
وزن تقریبی ۲۸۰ کیلوگرم
حداکثر دبی آب ۱,۵۰۰ مترمکعب در ساعت
گارانتی ۲۴ ماهه فاراب
مشخصات کلی
برند فاراب (FARAB)
نوع محصول شیرفلکه کشویی فلزی
جنس بدنه چدن داکتیل گرید ۵۰
جنس دیسک فلز برنزی با ۲۰% قلع
زمان تحویل
تحویل در تهران ۲ تا ۴ ساعته و در سایر استانها ۲۴ تا ۴۸ روز کاری خواهد بود
کاربردهای اصلی
| کاربرد | توضیحات |
|---|---|
| خطوط اصلی آبرسانی شهری | خطوط اصلی انتقال آب شهرهای بزرگ و کلانشهرها |
| نیروگاههای بسیار بزرگ و سیکل ترکیبی | سیستمهای خنککننده و آب صنعتی نیروگاههای فوقسنگین |
| صنایع پتروشیمی و پالایشگاهی عظیم | خطوط انتقال سیالات در مجتمعهای پتروشیمی بسیار بزرگ |
| سیستمهای آتشنشانی صنعتی | شبکههای آتشنشانی و اسپرینکلرهای صنایع عظیم |
| تصفیهخانههای آب و فاضلاب | تصفیهخانههای شهری و صنعتی با ظرفیت میلیونی |
ویژگیهای طراحی
| ویژگی | مشخصات |
|---|---|
| طراحی صنعتی فوقسنگین | ساختار بسیار مقاوم برای فشارهای فوقسنگین و کاربردهای صنعتی عظیم |
| مقاومت در برابر فشار بسیار بالا | طراحی ویژه برای تحمل فشار تا ۱۶ بار به صورت دائم و ۲۴ بار تست هیدرواستاتیک |
| عملکرد در دماهای گسترده | عملکرد مطمئن از ۲۰- تا ۱۴۰+ درجه سانتیگراد در شرایط مختلف آب و هوایی |
| عمر طولانی و دوام بسیار بالا | عمر مفید بیش از ۵۰ سال در شرایط کاری استاندارد صنعتی |
| قابلیت تعمیر و نگهداری آسان | طراحی مدولار برای تعمیر و تعویض قطعات بدون نیاز به جوشکاری |
توضیحات فنی کامل
شیرفلکه کشویی فلزی فاراب ۱۲ اینچ PN16 یک شیر دروازهای صنعتی فوقسنگین با طراحی ویژه برای سیستمهای انتقال آب با دبی بسیار بالا و خطوط اصلی آبرسانی شهری میباشد. این شیر با سایز ۱۲ اینچ (معادل ۳۰۰ میلیمتر یا DN300) و فشار کاری ۱۶ بار، قادر به کنترل جریان با دبی فوقالعاده بالا (تا ۱,۵۰۰ مترمکعب در ساعت) در خطوط لولهکشی صنعتی و شهری است. سایز ۱۲ اینچ برای خطوط اصلی آبرسانی کلانشهرها، سیستمهای انتقال آب منطقهای، نیروگاههای بسیار بزرگ و شبکههای توزیع آب صنعتی عظیم کاربرد دارد. طراحی مقاوم این شیر با وزن ۲۸۰ کیلوگرم و استفاده از چدن داکتیل گرید ۵۰، امکان نصب در شرایط سخت صنعتی و تحمل فشارهای بسیار بالا را فراهم میآورد.
سوالات متداول - سایز ۱۲ اینچ
شیر ۱۲ اینچ برای چه ظرفیتهایی از خطوط آبرسانی مناسب است؟
شیر ۱۲ اینچ (DN300) با قطر داخلی ۳۰۰ میلیمتر و دبی عبوری ۱,۵۰۰ مترمکعب در ساعت، برای خطوط اصلی آبرسانی با ظرفیتهای زیر مناسب است: • شهرهای ۲۰۰,۰۰۰ تا ۵۰۰,۰۰۰ نفره • شهرکهای صنعتی بزرگ با ۵۰۰ تا ۱,۰۰۰ واحد صنعتی • نیروگاههای با ظرفیت بالای ۵۰۰ مگاوات • خطوط اصلی انتقال آب بین شهری • مجتمعهای مسکونی بسیار بزرگ با ۲,۰۰۰ واحد به بالا
آیا شیر ۱۲ اینچ برای خط اصلی یک شهر ۳۰۰,۰۰۰ نفره کافی است؟
بله، شیر ۱۲ اینچ با ظرفیت ۱,۵۰۰ مترمکعب در ساعت برای خط اصلی آبرسانی یک شهر ۳۰۰,۰۰۰ نفره با مصرف سرانه ۲۵۰ لیتر در روز کاملاً کافی است. این شیر قادر به تأمین حداکثر مصرف ساعتی ۲,۵۰۰ مترمکعب (با ضریب اطمینان) میباشد و برای توسعه آینده شهر نیز ظرفیت ذخیره دارد. برای شهرهای بزرگتر یا با رشد سریع، ممکن است استفاده از دو خط موازی یا سایز بزرگتر پیشنهاد شود.
نصب شیر ۱۲ اینچ به چه ملاحظات خاصی نیاز دارد؟
نصب شیر ۱۲ اینچ به دلیل وزن ۲۸۰ کیلوگرمی و ابعاد بزرگ نیاز به ملاحظات خاصی دارد: ۱. استفاده از جرثقیل یا لیفتراک صنعتی با ظرفیت حداقل ۳ تن ۲. طراحی پایههای بتنی یا فلزی مقاوم با مشخصات فنی دقیق ۳. استفاده از پیچ و مهرههای گرید ۸.۸ با سایز ۳۰ میلیمتر (۱۶ عدد) ۴. وجود فضای کافی برای باز و بسته کردن شیر (حداقل ۱.۵ متر در هر طرف) ۵. نصب شیر در محلی با دسترسی آسان برای تعمیر و نگهداری ۶. استفاده از واشرهای فلنجی مخصوص فشار بالا
مصرف انرژی و گشتاور مورد نیاز برای باز و بسته کردن شیر ۱۲ اینچ چقدر است؟
باز و بسته کردن شیر ۱۲ اینچ به صورت دستی نیاز به گشتاور ۸۰۰-۱,۲۰۰ نیوتنمتر دارد که معمولاً با چرخ دندههای کاهشی یا اپراتورهای هیدرولیکی/پنوماتیکی انجام میشود. برای شیرهای با عملگر برقی، موتورهای ۳۸۰ ولت سه فاز با قدرت ۱.۵-۲.۲ کیلووات مورد نیاز است. زمان کامل باز یا بسته شدن شیر بین ۳۰ تا ۶۰ ثانیه متغیر است. توصیه میشود برای شیرهای ۱۲ اینچ از عملگر برقی یا هیدرولیک استفاده شود.
آیا شیر ۱۲ اینچ نیاز به نگهداری دورهای خاصی دارد؟
بله، شیر ۱۲ اینچ نیاز به برنامه نگهداری دورهای منظم دارد: ۱. گریس کاری: هر ۳ ماه یا ۲,۰۰۰ بار عملکرد ۲. بازرسی فیزیکی: هر ۶ ماه (بررسی نشتی، خوردگی، وضعیت پیچها) ۳. تست عملکرد کامل: سالی یکبار (باز و بسته کردن کامل) ۴. تعویض آببندها: هر ۵-۷ سال یا در صورت مشاهده نشتی ۵. رنگآمیزی مجدد: هر ۳-۵ سال در محیطهای خورنده ۶. کالیبراسیون عملگر: سالی یکبار برای شیرهای مجهز به عملگر
تفاوت چدن داکتیل گرید ۵۰ با گرید ۴۵ در شیر ۱۲ اینچ چیست؟
چدن داکتیل گرید ۵۰ (GGG50) نسبت به گرید ۴۵ مزایای قابل توجهی برای سایز ۱۲ اینچ دارد: • استحکام کششی: ۵۰۰ مگاپاسکال در مقابل ۴۵۰ مگاپاسکال • مقاومت به ضربه: ۱۵-۲۰٪ بیشتر در دمای پایین • قابلیت تحمل فشار: تا ۴۵ بار در مقابل تا ۴۰ بار • مقاومت به خستگی: ۳۰٪ بیشتر • وزن کمتر: با استحکام بالاتر، امکان طراحی با وزن کمتر • طول عمر: ۵۰+ سال در مقابل ۴۰+ سال استفاده از گرید ۵۰ در شیر ۱۲ اینچ به دلیل ابعاد بزرگ و فشارهای بالاتر ضروری است.
آیا شیر ۱۲ اینچ قابلیت نصب در خطوط زیرزمینی را دارد؟
بله، شیر ۱۲ اینچ قابلیت نصب در خطوط زیرزمینی را دارد با رعایت شرایط زیر: ۱. استفاده از محفظه (ول باکس) با ابعاد مناسب (حداقل ۲.۵×۲.۵×۲ متر) ۲. طراحی سیستم زهکشی و پمپاژ آبهای زیرزمینی ۳. پوشش ضدخوردگی اضافی برای محیطهای مرطوب ۴. نصب راهپله و سیستم تهویه در محفظه ۵. استفاده از عملگر با میله بلند برای دسترسی از سطح زمین ۶. نصب سیستم روشنایی و ایمنی در محفظه ۷. طراحی سیستم مانیتورینگ از راه دور برای شیرهای مهم
