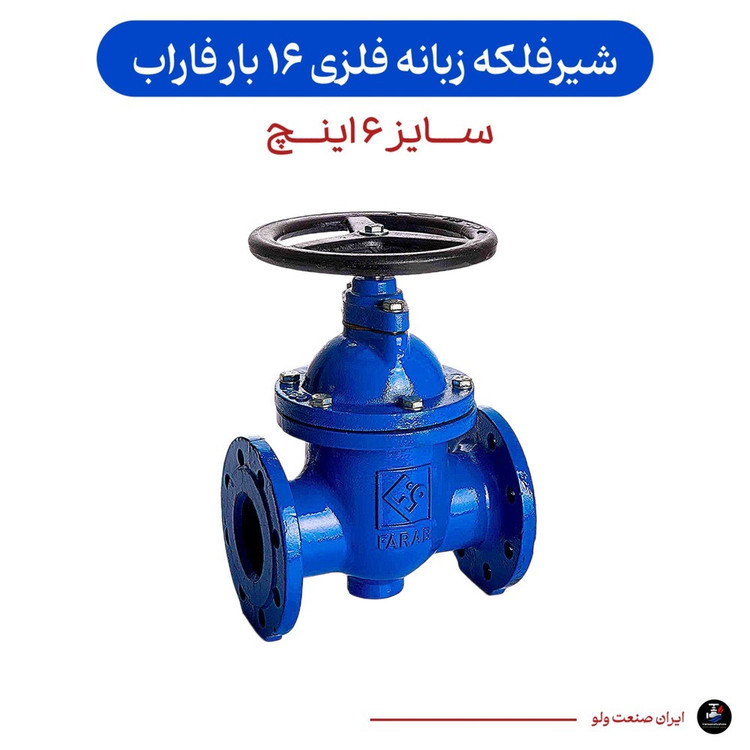

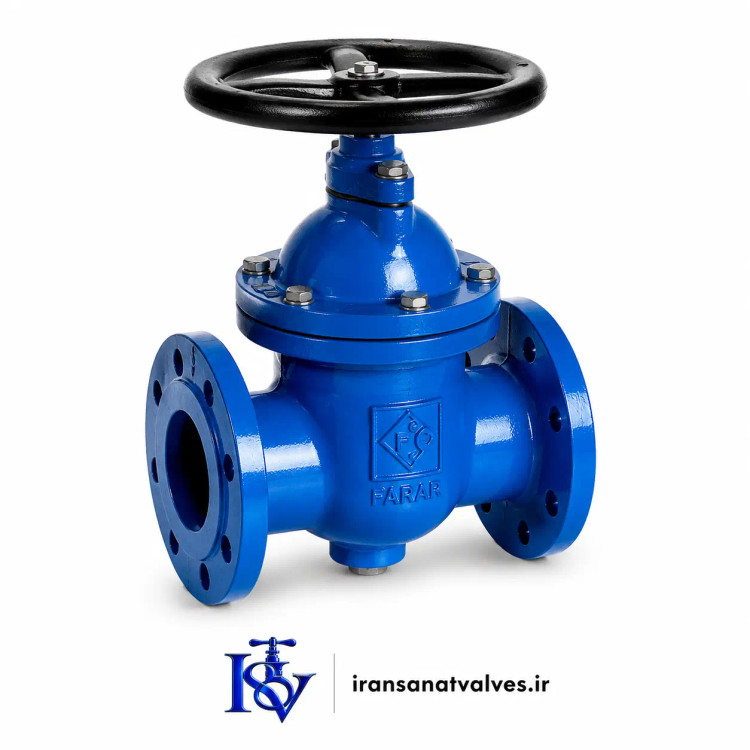

شیرفلکه کشویی فلزی فاراب ۶ اینچ PN16
شیر صنعتی فوق سنگین با طراحی مدرن برای سیستمهای آبرسانی و صنعتی بسیار بزرگ - مناسب برای پروژههای عظیم و زیرساختهای ملی
مشخصات فنی کامل سایز ۶ اینچ
مشخصات کلی و ویژگیهای منحصر به فرد
زمانبندی تحویل سایز ۶ اینچ
کاربردهای تخصصی سایز ۶ اینچ
| کاربرد | توضیحات و ویژگیها |
|---|---|
| شبکههای آبرسانی شهری | خطوط اصلی آب شهری با دبی بالا - مناسب برای شهرهای بالای ۵۰۰۰۰۰ نفر جمعیت |
| نیروگاههای حرارتی و سیکل ترکیبی | سیستمهای آب خنککننده و کندانسور با دمای کاری تا ۱۴۰ درجه |
| پالایشگاهها و پتروشیمیها | خطوط انتقال مواد شیمیایی غیرخورنده با مقاومت بالا در برابر خوردگی |
| سیستمهای آتشنشانی صنعتی | شبکههای اسپرینکلر و هیدرانت برای صنایع بزرگ و خطرناک |
| تصفیهخانههای آب و فاضلاب | واحدهای تصفیه با ظرفیت بالای ۱۰۰۰۰۰ مترمکعب در روز |
ویژگیهای طراحی پیشرفته
| ویژگی | مشخصات فنی |
|---|---|
| طراحی بدنه یکپارچه | بدنه ریختهگری یکپارچه بدون درز جوش برای استحکام و آببندی کامل |
| سیستم آببندی دوگانه | ترکیب آببندی فلز-فلز برای فشار بالا + آببندی الاستومری برای قطع کامل |
| عملکرد دمایی گسترده | عملکرد مطمئن از ۲۰- تا ۱۴۰+ درجه سانتیگراد با حفظ آببندی کامل |
| عمر کاری فوقالعاده | عمر مفید بیش از ۴۰ سال با تعمیر و نگهداری دورهای استاندارد |
| قابلیت تعمیر در محل | طراحی مدولار برای تعویض سیتها و پکینگها بدون نیاز به جوشکاری |
توضیحات فنی و مهندسی شیر ۶ اینچ
شیرفلکه کشویی فلزی فاراب ۶ اینچ PN16 یک شاهکار مهندسی در حوزه شیرآلات صنعتی فوق سنگین است. با سایز اسمی ۶ اینچ (معادل ۱۵۰ میلیمتر یا DN150) و فشار کاری ۱۶ بار، این شیر قادر به مدیریت جریانهای عظیم تا ۳۸۰ مترمکعب در ساعت میباشد. طراحی منحصر به فرد بدنه از جنس چدن داکتیل گرید ۴۵ (GGG45) مقاومت استثنایی در برابر فشارهای دینامیکی و شوکهای هیدرولیک را فراهم میآورد.
سیستم آببندی پیشرفته: این شیر از سیستم آببندی دوگانه بهره میبرد که ترکیبی از آببندی فلز-فلز برای شرایط فشار بالا و دمای极端 و آببندی الاستومری از جنس EPDM برای قطع کامل جریان است. دیسک برنزی با ۱۸% قلع مقاومت فوقالعادهای در برابر سایش و خوردگی ایجاد میکند.
کاربرد در پروژههای ملی: شیر ۶ اینچ فاراب برای پروژههای زیرساختی بزرگ مانند شبکههای آبرسانی شهری با جمعیت بالای ۵۰۰۰۰۰ نفر، نیروگاههای سیکل ترکیبی، پالایشگاههای نفت و گاز، و تصفیهخانههای عظیم طراحی شده است. توانایی عملکرد در دمای ۲۰- تا ۱۴۰+ درجه سانتیگراد آن را برای کاربردهای ویژه صنعتی ایدهآل میسازد.
ویژگیهای ایمنی: طراحی شیر شامل سیستم گریسکاری تحت فشار برای روانکاری دائمی سطوح آببند، نشانگر موقعیت دیسک با قابلیت دید از فاصله، و قابلیت نصب عملگرهای الکتریکی، پنوماتیکی یا هیدرولیکی برای کنترل از راه دور است. وزن ۷۸ کیلوگرمی این شیر نشاندهنده ساختار مستحکم و کیفیت مواد اولیه بکار رفته در تولید آن میباشد.
سوالات متداول تخصصی - سایز ۶ اینچ
شیر ۶ اینچ (DN150) با قطر داخلی ۱۵۰mm و دبی ۳۸۰ مترمکعب/ساعت برای پروژههای زیر مناسبتر است:
- شبکههای آبرسانی شهرهای بزرگ (بالای ۵۰۰۰۰۰ نفر جمعیت)
- نیروگاههای بالای ۱۰۰۰ مگاوات (سیکل ترکیبی و حرارتی)
- پالایشگاههای نفت و گاز با ظرفیت پردازش بالا
- تصفیهخانههای فاضلاب صنعتی با دبی ورودی زیاد
- سیستمهای آتشنشانی صنایع پتروشیمی
- خطوط انتقال آب بین شهری و پروژههای انتقال آب
در مقایسه با سایز ۵ اینچ (۲۵۰ مترمکعب/ساعت)، شیر ۶ اینچ ۵۲% ظرفیت بیشتری دارد.
نصب شیر ۶ اینچ با وزن ۷۸ کیلوگرم و ابعاد بزرگ نیازمند تجهیزات و تخصص خاص است:
تجهیزات مورد نیاز:
- جرثقیل سقفی یا متحرک با ظرفیت حداقل ۱۵۰ کیلوگرم
- پایههای نگهدارنده صنعتی طراحی شده برای وزن دینامیکی
- پیچهای فولادی گرید ۸.۸ سایز M24 به تعداد ۱۲ عدد
- واشرهای مخصوص فشار بالا نوع Spiral Wound برای فشار ۱۶ بار
- تراز لیزری صنعتی با دقت ۰.۱ میلیمتر بر متر
- آچار گشتاور با رنج ۲۰۰-۴۰۰ نیوتن متر
مراحل نصب تخصصی:
۱. بررسی دقیق هممحوری فلنجها قبل از نصب
۲. استفاده از پایههای ضد لرزش برای جلوگیری از ارتعاش
۳. گریسکاری کامل قبل از اولین راهاندازی
۴. تست فشار مرحلهای (۵۰%، ۷۵%، ۱۰۰%، ۱۲۵% فشار کاری)
۵. نصب نشانگر موقعیت و سیستم کنترل
توصیه اکید: نصب شیر ۶ اینچ حتماً باید توسط تیم فنی مجرب و دارای گواهی صلاحیت انجام شود. شرکت ایران صنعت ولو خدمات نصب تخصصی با گارانتی نصب ارائه میدهد.
چدن داکتیل گرید ۴۵ (GGG45) نسبت به چدن خاکستری معمولی (GG25) مزایای قابل توجهی دارد:
| مشخصه | چدن داکتیل گرید ۴۵ | چدن خاکستری گرید ۲۵ |
|---|---|---|
| استحکام کششی | ۴۵۰ مگاپاسکال | ۲۵۰ مگاپاسکال |
| ازدیاد طول | ۱۰-۱۵٪ | کمتر از ۱٪ |
| مقاومت به شوک | عالی | متوسط |
| کاربرد در فشار | تا ۴۰ بار | تا ۱۶ بار |
| عمر کاری | ۴۰+ سال | ۲۵+ سال |
استفاده از چدن داکتیل در شیر ۶ اینچ باعث میشود شیر در برابر شوکهای هیدرولیک، تغییرات ناگهانی فشار و شرایط کاری سخت مقاومت بهتری داشته باشد و طول عمر بیشتری ارائه دهد.
سیستم گریسکاری تحت فشار یکی از ویژگیهای ممتاز شیر ۶ اینچ فاراب است که مزایای زیر را ارائه میدهد:
مزایای فنی:
- کاهش ۷۰٪ی اصطکاک بین سطوح آببند و دیسک
- گشتاور عملکرد پایینتر (نیاز به عملگر کوچکتر)
- جلوگیری از چسبندگی در شرایط دمایی بالا
- حفاظت در برابر خوردگی سطوح آببند
- افزایش ۵۰٪ی عمر آببندی نسبت به شیرهای بدون گریس
روش کارکرد:
سیستم شامل یک پورت گریس در بالای شیر است که به یک پمپ دستی یا اتوماتیک متصل میشود. با تزریق گریس مخصوص فشار بالا، گریس به فضای بین دیسک و سیتها وارد شده و یک لایه محافظ ایجاد میکند. این سیستم امکان گریسکاری در حین کار شیر را نیز فراهم میآورد.
فواصل گریسکاری:
- اولین گریسکاری: بلافاصله پس از نصب و قبل از راهاندازی
- گریسکاری دورهای: هر ۶ ماه یا ۵۰۰۰ بار عملکرد شیر
- گریسکاری پس از توقف طولانی: قبل از راهاندازی مجدد
- گریسکاری اضطراری: در صورت افزایش گشتاور عملکرد
شیر ۶ اینچ فاراب با جامعترین بسته گارانتی و خدمات پس از فروش در صنعت ارائه میشود:
گارانتی ۳۰ ماهه شامل:
- تعویض رایگان در صورت هرگونه نقص ساختاری یا مواد اولیه
- بازدید رایگان فنی در ماههای ۶، ۱۲، ۱۸ و ۲۴ پس از نصب
- تأمین قطعات یدکی به مدت ۱۵ سال با تضمین موجودی
- پشتیبانی فنی ۲۴/۷ از طریق واتساپ، تلفن و ایمیل
- کارگاه تعمیرات تخصصی برای شیرهای آسیب دیده
خدمات اضافی (اختیاری):
- نصب حرفهای توسط تیم فنی مجرب شرکت
- برنامه نگهداری پیشگیرانه (PM Program) سالانه
- آموزش اپراتورها و پرسنل نگهداری
- مشاوره طراحی برای سیستمهای لولهکشی
- تست عملکرد دورهای و صدور گواهی سلامت
اطلاعات تماس پشتیبانی:
پشتیبانی فنی: ۰۹۹۶۰۷۳۱۷۳۸ (واتساپ) - ۰۲۱۳۳۵۳۰۰۵۸ (تلفن)
پشتیبانی فروش: ۰۹۱۲۳۰۶۴۵۴۸ (واتساپ)
ایمیل فنی: technical@iransanatvalve.com
ساعات کاری: شنبه تا چهارشنبه ۸-۱۸، پنجشنبه ۸-۱۴
تضمین کیفیت: کلیه شیرهای فاراب تحت تستهای هیدرواستاتیک ۲۴ بار، تست عملیات ۵۰۰۰ سیکل و تست نشتی صفر قبل از تحویل قرار میگیرند.
