سری شیرآلات میراب مدل یکطرفه دریچه ای سایز ۲ اینچ ۱۶ بار
برند: میراب
۲۴
تخصص در شیرآلات صنعتی و سیستمهای جلوگیری از برگشت جریان
محصول موجود در انبار - ارسال فوری
موجود در انبار - آماده ارسال

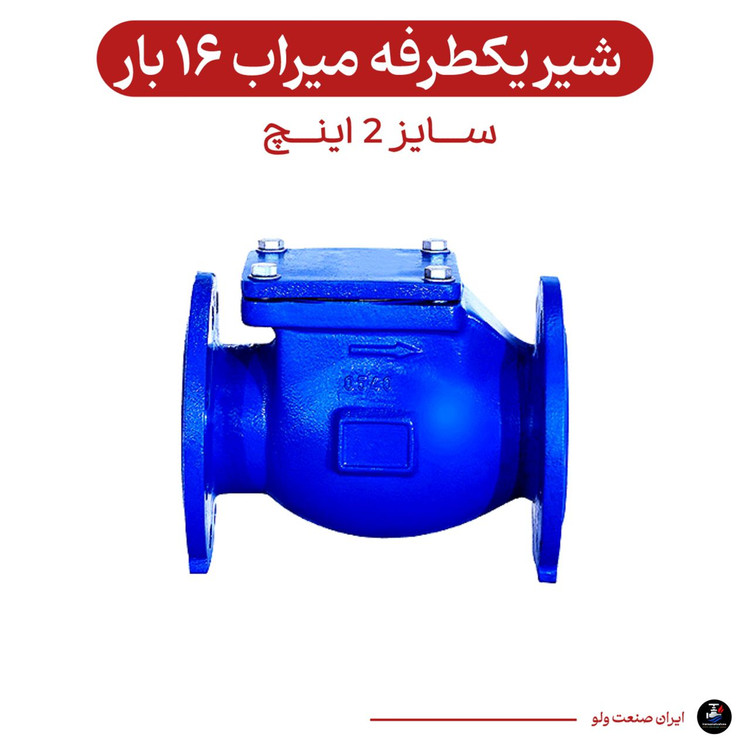

شیر یکطرفه ۲ اینچ میراب
PN16 - شیر چک ولو صنعتی
تصویر به طور موقت در دسترس نیست
ابعاد فنی
نمودار عملکرد
شیر یکطرفه میراب ۲ اینچ فشار ۱۶ بار (PN16) - شیر چک ولو صنعتی با جنس بدنه چدن داکتیل
کد محصول: MIRAB-CV-2IN-GGG50-SS304-PN16
زمان ارسال: ۱ تا ۲ ساعت کاری در تهران
تحویل: رایگان برای تعداد های عمده
مشخصات فنی شیر یکطرفه ۲ اینچ میراب
برند سازنده:میراب (MIRAB)
سایز:۲ اینچ (DN50)
قطر اسمی:۵۰ میلیمتر
نوع محصول:شیر یکطرفه (چک ولو) سوینگ چک
جنس بدنه:چدن داکتیل (GGG50)
جنس دیسک:استنلس استیل ۳۰۴
جنس نشیمنگاه:EPDM یا NBR
فشار کاری:PN16 (۱۶ بار)
فشار تست:۲۴ بار
دمای کاری:-۱۰ تا +۱۲۰ درجه سانتیگراد
نوع اتصال:فلنجی DIN EN 1092-2
وزن تقریبی:۸.۵ کیلوگرم
گارانتی:۲۴ ماهه میراب
حداقل فشار باز شدن:۰.۰۵ بار
جهت نصب:افقی یا عمودی (جریان به سمت بالا)
استاندارد:ISO 17292, API 594
توضیحات فنی کامل شیر یکطرفه ۲ اینچ میراب
شیر یکطرفه میراب ۲ اینچ PN16 یک شیر چک ولو صنعتی با کیفیت عالی است که به طور تخصصی برای جلوگیری از برگشت جریان در خطوط لوله طراحی شده است. این شیر با سایز ۲ اینچ (معادل ۵۰ میلیمتر) و فشار کاری ۱۶ بار، یکی از پرکاربردترین شیرهای یکطرفه در صنایع مختلف محسوب میشود.
طراحی و عملکرد: این شیر از نوع سوینگ چک (Swing Check) میباشد که با استفاده از یک دیسک متحرک، جریان را در یک جهت آزاد کرده و در جهت مخالف به طور کامل مسدود میکند. مکانیزم عملکردی ساده اما بسیار مؤثر این شیر باعث شده تا در شرایط مختلف فشار و دما، عملکردی قابل اطمینان از خود نشان دهد. دیسک شیر از جنس استنلس استیل ۳۰۴ ساخته شده که مقاومت عالی در برابر خوردگی دارد.
جنس بدنه و مقاومت: بدنه شیر از چدن داکتیل (GGG50) تولید شده که ترکیبی از استحکام بالا و انعطافپذیری مناسب را ارائه میدهد. چدن داکتیل نسبت به چدن خاکستری معمولی مقاومت بیشتری در برابر ضربه و فشارهای ناگهانی دارد. نشیمنگاه شیر از EPDM یا NBR ساخته شده که آببندی کامل را حتی در فشارهای پایین نیز تضمین میکند.
کاربردهای اصلی: شیر یکطرفه ۲ اینچ میراب در سیستمهای لولهکشی آب شهری و صنعتی، سیستمهای آتشنشانی، پمپهای آب، سیستمهای گرمایش و سرمایش مرکزی، صنایع غذایی و دارویی و کلیه سیستمهایی که نیاز به جلوگیری از برگشت جریان دارند، استفاده میشود. نصب این شیر بعد از پمپها از برگشت آب به پمپ و ایجاد آسیب جلوگیری میکند.
نصب و نگهداری: شیر یکطرفه میراب برای نصب در حالت افقی طراحی شده اما در صورت نیاز میتواند در حالت عمودی نیز نصب شود (با توجه به جهت جریان به سمت بالا). نصب شیر باید طوری باشد که جهت فلش روی بدنه شیر با جهت جریان سیال همراستا باشد. این شیر نیاز به نگهداری خاصی ندارد اما بازرسی دورهی آببندی و عملکرد دیسک توصیه میشود.
کاربردهای شیر یکطرفه ۲ اینچ در صنایع مختلف
سیستمهای آبرسانی شهری و صنعتی
خروجی پمپهای آب و بوستر پمپها
سیستمهای آتشنشانی و اسپرینکلر
سیستمهای گرمایش و سرمایش مرکزی
صنایع غذایی و دارویی
سیستمهای آبیاری تحت فشار
تصفیهخانههای آب و فاضلاب
سیستمهای هیدرولیک صنعتی
سوالات متداول درباره شیر یکطرفه ۲ اینچ میراب
شیر یکطرفه ۲ اینچ در چه موقعیتهایی باید نصب شود و جهت نصب آن چگونه است؟
پاسخ: شیر یکطرفه ۲ اینچ میراب باید در موقعیتهای زیر نصب شود:
- بعد از پمپها: برای جلوگیری از برگشت آب به پمپ هنگام خاموش شدن
- در خطوط اصلی آب: برای جلوگیری از برگشت جریان در شاخههای مختلف
- قبل از مخازن تحت فشار: برای حفظ فشار در سیستم
- در سیستمهای آتشنشانی: برای اطمینان از جریان یکطرفه آب
- جهت نصب: فلش روی بدنه شیر باید همجهت با جریان سیال باشد. شیر میتواند به صورت افقی یا عمودی (با جریان به سمت بالا) نصب شود.
- فاصله نصب: حداقل ۵ برابر قطر لوله بعد از شیرهای دیگر رعایت شود
حداقل فشار مورد نیاز برای باز شدن شیر یکطرفه ۲ اینچ چقدر است و افت فشار آن چگونه است؟
پاسخ: مشخصات فنی فشار برای این شیر به شرح زیر است:
- حداقل فشار باز شدن: ۰.۰۵ بار (تقریباً ۰.۵ متر ستون آب)
- فشار کاری: ۰.۵ تا ۱۶ بار
- افت فشار در حداکثر دبی: حدود ۰.۱۵ بار
- حداکثر فشار مجاز: ۱۶ بار در دمای ۱۲۰ درجه سانتیگراد
- فشار تست: ۲۴ بار (۵۰٪ بیشتر از فشار کاری)
- تأثیر دما بر فشار: در دمای پایینتر میتوان فشار بیشتری اعمال کرد
- نکته: در فشارهای بسیار پایین (کمتر از ۰.۳ بار) ممکن است شیر به طور کامل باز نشود
گارانتی و خدمات پس از فروش شیر یکطرفه میراب به چه صورت است و چه مواردی را پوشش میدهد؟
پاسخ: خدمات گارانتی و پس از فروش شامل موارد زیر است:
- گارانتی ۲۴ ماهه: پوشش کلیه نقصهای ساختاری و مواد اولیه
- پوشش گارانتی: ترکهای بدنه، نشت از نشیمنگاه، عملکرد نادرست دیسک
- موارد عدم پوشش: آسیبهای ناشی از نصب نادرست، استفاده خارج از محدوده مشخصات
- خدمات پس از فروش: مشاوره فنی رایگان، راهنمایی نصب، پاسخگویی به سوالات
- زمان پاسخگویی: حداکثر ۲۴ ساعت کاری برای سوالات فنی
- تعویض محصول: در صورت وجود نقص ساختاری در ۶ ماه اول
- تأمین قطعات: امکان تأمین قطعات یدکی تا ۵ سال پس از خرید
آیا شیر یکطرفه ۲ اینچ میراب برای آب شرب و صنایع غذایی مناسب است و چه استانداردهایی دارد؟
پاسخ: بله، این شیر برای مصارف زیر مناسب است:
- آب شرب: با استفاده از واشر EPDM فودگرید
- صنایع غذایی: قابل شستشو و ضد خوردگی
- سیالات مجاز: آب، روغن، گازهای غیرخورنده، بخار تا ۱۲۰ درجه
- سیالات غیرمجاز: اسیدهای قوی، مواد شیمیایی خورنده
- استانداردها: ISO 17292 (شیرآلات فلزی صنعتی)، API 594 (شیرهای چک ولو)
- گواهی مواد: ارائه گواهی مواد چدن داکتیل و استیل ۳۰۴
- آزمایشها: تست فشار هیدرواستاتیک، تست عملکرد، تست نشتی
- رنگآمیزی: رنگ اپوکسی آبی مطابق با استاندارد صنعتی
نحوه نگهداری و سرویس دورهای شیر یکطرفه ۲ اینچ به چه صورت است و چه قطعاتی قابل تعویض هستند؟
پاسخ: راهنمای نگهداری و سرویس شیر یکطرفه:
- بازرسی دورهای: هر ۶ ماه یکبار عملکرد دیسک بررسی شود
- تمیزکاری: در صورت وجود رسوبات، شیر باز و تمیز شود
- قطعات قابل تعویض: واشر نشیمنگاه (EPDM/NBR)، پیچهای فلنج
- قطعات غیرقابل تعویض: بدنه چدنی، دیسک استیل (مگر در صورت آسیب)
- نکات ایمنی: قبل از سرویس، فشار خط باید کاملاً تخلیه شود
- ابزار مورد نیاز:
- زمان تعویض واشر: هر ۳-۵ سال یا در صورت مشاهده نشت
- کیت تعمیر: شامل واشر جدید و گریس غذایی (در صورت نیاز)
