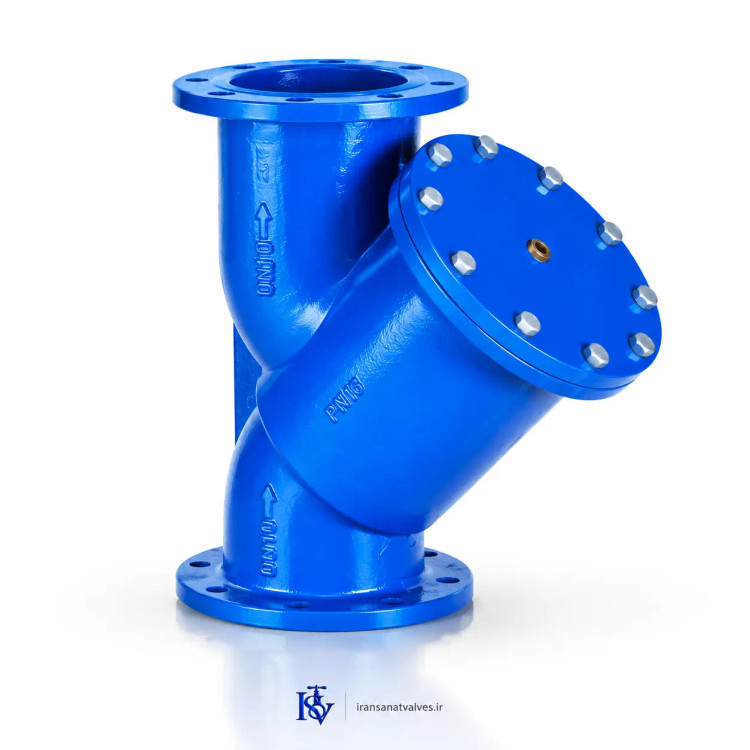

سری شیرآلات میراب مدل شیرصافی سایز ۱۰ اینچ ۱۶ بار
برند:میراب
۲۴
توضیحات
تخصص در شیرآلات صنعتی فوقسنگین و سیستمهای فیلتراسیون کلان
ویژه صنایع فوقسنگین و خطوط اصلی با دبی فوقالعاده بالا

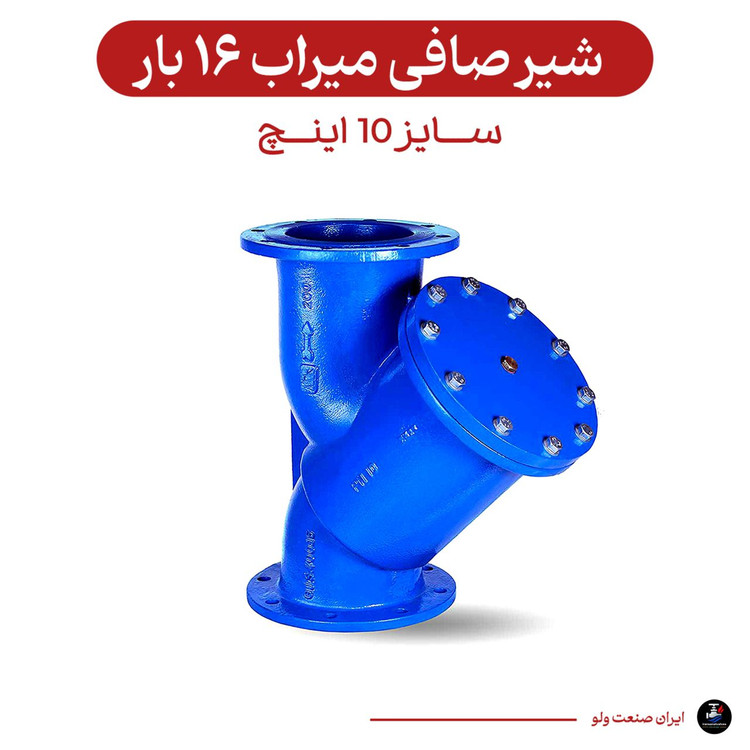

شیر صافی ۱۰ اینچ میراب
PN16 - فیلتراسیون صنعتی فوقسنگین
تصویر به طور موقت در دسترس نیست
شیر صافی ۱۰ اینچ میراب فشار ۱۶ بار (PN16) با توری استیل ۳۱۶ - فیلتراسیون صنعتی فوقسنگین
کد محصول: MIRAB-SF-10IN-CI-SS316-PN16
تحویل فوری در سراسر کشور
برای استعلام و مشاوره فنی رایگان با ما تماس بگیرید
تحویل تهران: ۴ ساعته با پیک ویژه (با توجه به وزن بالا)
تحویل سایر استانها: ۴۸ ساعت کاری با پست پیشتاز ویژه
مشخصات فنی کلیدی شیر صافی ۱۰ اینچ
برند سازنده:میراب (MIRAB)
سایز:۱۰ اینچ (DN250)
قطر اسمی:۲۵۰ میلیمتر
نوع محصول:شیر صافی Y-Type صنعتی
جنس بدنه:چدن داکتیل (GGG50)
جنس توری:استنلس استیل ۳۱۶
مش توری:۱۶ مش (۱.۵ میلیمتر)
فشار کاری:PN16 (۱۶ بار)
فشار تست:۲۴ بار
دمای کاری:-۳۰ تا +۲۰۰ درجه
نوع اتصال:فلنجی DIN EN 1092-2
وزن تقریبی:۸۵ کیلوگرم
گارانتی:۳۶ ماهه میراب
حداکثر دبی:۱۸۰۰ متر مکعب/ساعت
سرعت جریان:۴.۸ متر/ثانیه
افت فشار:۰.۱۵ بار در حداکثر دبی
توضیحات فنی کامل شیر صافی ۱۰ اینچ میراب - فیلتراسیون صنعتی فوقسنگین
شیر صافی ۱۰ اینچ میراب (DN250) با فشار کاری ۱۶ بار (PN16) یک تجهیز صنعتی فوقسنگین است که برای خطوط اصلی کلان با دبی فوقالعاده بالا در صنایع استراتژیک طراحی شده است. این شیر با قطر ۲۵۰ میلیمتر، قادر به مدیریت دبی تا ۱۸۰۰ متر مکعب در ساعت بوده و برای سیستمهای عظیم صنعتی و شبکههای آبرسانی کلان شهری ایدهآل است.
طراحی مهندسی پیشرفته: بدنه مقاوم این شیر صافی از چدن داکتیل با کیفیت GGG50 ساخته شده که قابلیت تحمل فشارهای کاری تا ۱۶ بار و تست فشار تا ۲۴ بار را دارد. طراحی Y-Type پیشرفته این شیر باعث کاهش چشمگیر افت فشار (حدود ۰.۱۵ بار در حداکثر دبی) و افزایش طول عمر مفید آن تا بیش از ۲۵ سال میشود. توری داخلی از استنلس استیل ۳۱۶ با مش ۱۶ (سوراخهای ۱.۵ میلیمتری) تولید شده که امکان جداسازی ذرات جامد درشت و متوسط را با بازدهی ۹۸٪ فراهم میکند.
سیستم فیلتراسیون چندمرحلهای: این شیر مجهز به سیستم فیلتراسیون دو مرحلهای است که شامل توری اصلی استیل ۳۱۶ و صفحه مشبک اضافی برای جداسازی ذرات بسیار ریز میباشد. سیستم تخلیه رسوبات با شیر تخلیه بزرگ ۶ اینچی در قسمت پایین طراحی شده که امکان تخلیه کامل رسوبات بدون نیاز به توقف سیستم را فراهم میکند.
قابلیتهای ویژه: درپوش بازدید با طراحی پیچی مخصوص و واشرهای Viton با مقاومت شیمیایی فوقالعاده، امکان دسترسی آسان به توری را فراهم میکنند. این شیر مجهز به فلنجهای استاندارد DIN EN 1092-2 است که نصب آن را در سیستمهای مختلف صنعتی آسان میکند. قابلیت نصب سنسورهای فشار دیفرانسیل برای مانیتورینگ آنلاین وضعیت فیلتر از دیگر ویژگیهای منحصر به فرد این محصول است.
کاربردهای اصلی: این شیر صافی برای استفاده در: خطوط اصلی آب صنایع فوقسنگین (فولاد، آلومینیوم، پتروشیمی)، سیستمهای آبرسانی شهری کلانمقیاس، کارخانجات تولیدی عظیم، صنایع پتروشیمی و نفت با جریانهای حجیم، نیروگاههای بزرگ، سیستمهای خنککننده صنعتی عظیم و به طور کلی هر سیستم صنعتی که نیاز به فیلتراسیون مکانیکی سیالات با دبی فوقالعاده بالا دارد، مناسب است.
کاربردهای تخصصی شیر صافی ۱۰ اینچ در صنایع فوقسنگین
سیستمهای خنککننده نیروگاههای ۵۰۰۰+ مگاواتی
پالایشگاههای نفت و گاز با ظرفیت فوقبسیار بالا
خطوط اصلی آب شهری کلانشهرهای پرجمعیت
کارخانجات صنایع غذایی و آشامیدنی بزرگمقیاس
صنایع معدن و فرآوری مواد معدنی عظیم
سیستمهای آبیاری صنعتی مزارع کلانمقیاس
تصفیهخانههای آب و فاضلاب صنعتی بزرگ
سیستمهای سرمایش مرکزی صنایع بسیار بزرگ
سوالات متداول درباره شیر صافی ۱۰ اینچ میراب
آیا شیر صافی ۱۰ اینچ نیاز به سیستم پایهگذاری مخصوص دارد و چه استانداردهایی باید رعایت شود؟
پاسخ: بله، شیر صافی ۱۰ اینچ به دلیل وزن حدود ۸۵ کیلوگرم و ابعاد بزرگ نیاز به سیستم پایهگذاری ویژه دارد:
- پایه فلزی: استفاده از پایه فلزی با ضخامت حداقل ۲۲ میلیمتر و جنس استیل یا گالوانیزه گرم
- فاصله از زمین: حداقل ۱۲۰ سانتیمتر برای دسترسی آسان به شیر تخلیه
- مهارهای لرزهای: الزامی در مناطق لرزهخیز - طبق استاندارد ۲۸۰۰ ایران
- محافظهای ایمنی: نصب گارد محافظ در صورت عبور کارکنان از زیر شیر
تفاوت جنس استیل ۳۱۶ با ۳۰۴ در توری شیر صافی ۱۰ اینچ چیست و در چه محیطهایی باید از هر کدام استفاده کرد؟
پاسخ: تفاوت اصلی در مقاومت شیمیایی و مکانیکی است:
- استیل ۳۱۶: حاوی ۲-۳٪ مولیبدن - مقاومت عالی در برابر کلرایدها و محیطهای اسیدی - مناسب آبهای شور، صنایع شیمیایی و پتروشیمی
- استیل ۳۰۴: بدون مولیبدن - مقاومت خوب در محیطهای غیرخورنده - مناسب آب آشامیدنی و سیستمهای عمومی
- انتخاب صحیح: برای محیطهای دریایی، آبهای زیرزمینی شور، صنایع شیمیایی حتماً از استیل ۳۱۶ استفاده شود
- طول عمر: استیل ۳۱۶ تا ۶۰٪ طول عمر بیشتری در محیطهای خورنده دارد
آیا امکان نصب سیستم مانیتورینگ هوشمند روی شیر صافی ۱۰ اینچ وجود دارد و چه پارامترهایی قابل اندازهگیری است؟
پاسخ: بله، شیر صافی ۱۰ اینچ قابلیت نصب سیستمهای مانیتورینگ پیشرفته را دارد:
- سنسور فشار دیفرانسیل: اندازهگیری افت فشار روی توری - هشدار خودکار هنگام نیاز به سرویس
- سنسور جریان: اندازهگیری دبی واقعی و مقایسه با دبی اسمی
- سیستم ارتباطی: امکان اتصال به سیستم SCADA یا PLC از طریق خروجی ۴-۲۰ میلیآمپر
- هشدارهای قابل تنظیم: تنظیم آستانههای هشدار برای افت فشار، کاهش دبی، و زمان سرویس
- گزارشگیری: امکان ثبت تاریخچه عملکرد و تولید گزارش ماهانه
در صورت نیاز به سرویس شیر صافی ۱۰ اینچ در سیستمهای حیاتی، آیا امکان طراحی سیستم بایپس وجود دارد؟
پاسخ: بله، برای سیستمهای حیاتی که امکان توقف ندارند، طراحی سیستم بایپس ضروری است:
- سیستم بایپس موازی: نصب دو شیر صافی به صورت موازی با شیرهای قطع و وصل
- سیستم اتوماتیک: طراحی با شیرهای برقی و کنترل PLC برای تعویض خودکار
- محاسبات هیدرولیک: ضرورت محاسبات دقیق برای حفظ دبی در حالت بایپس
- سایز بایپس: معمولاً همان سایز خط اصلی (۱۰ اینچ) یا یک سایز بزرگتر
- هزینهها: سیستم بایپس حدود ۸۰-۱۱۰٪ به هزینه اولیه پروژه اضافه میکند
آیا شیر صافی ۱۰ اینچ برای آبهای با ذرات ساینده (مثل آب حاوی شن) مناسب است و چه تمهیداتی باید اندیشید؟
پاسخ: بله، اما با رعایت تمهیدات خاص:
- جنس توری ویژه: استفاده از استیل ۳۱۶ با ضخامت بیشتر (۵-۶ میلیمتر)
- سیکلون پیشتصفیه: نصب سیکلون جداکننده ذرات درشت قبل از شیر صافی
- افزایش فرکانس سرویس: سرویس هر ۱-۲ ماه در صورت وجود ذرات ساینده زیاد
- سنسورهای سایش: نصب سنسورهای اندازهگیری ضخامت توری
- مش بندی: استفاده از مش درشتتر (۱۰-۱۲ مش) برای کاهش گرفتگی سریع
آماده سفارش شیر صافی ۱۰ اینچ میراب هستید؟
با خرید از ایران صنعت ولو از مزایای اختصاصی زیر بهرهمند شوید:
گارانتی ۳۶ ماهه میراب
تحویل تهران ۴ ساعته
مشاوره فنی رایگان
