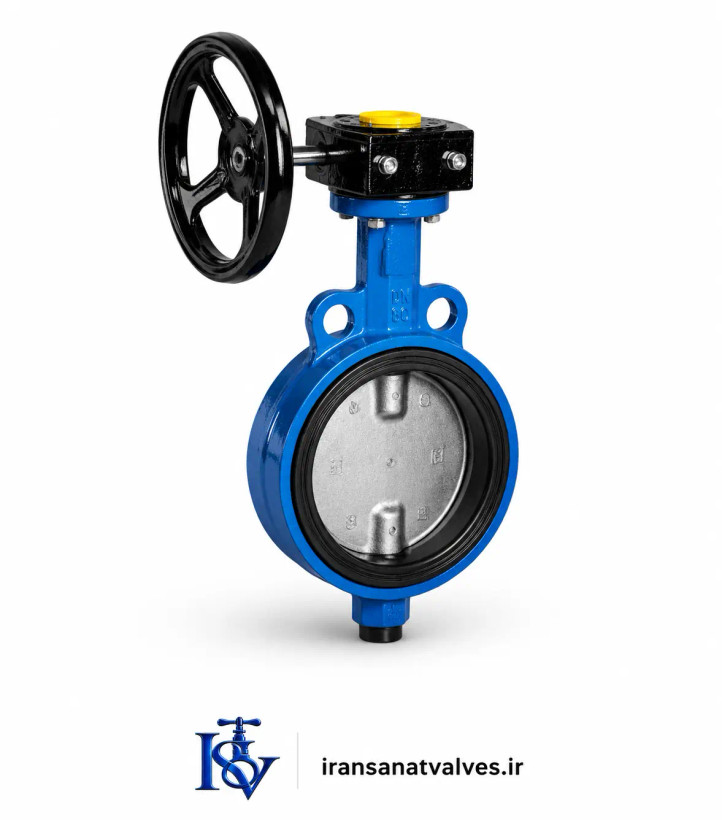

سری شیرآلات میراب مدل پروانه ای گیربکس سایز ۶ اینچ ۱۶ بار
برند:میراب
۲۴
توضیحات
تخصص در شیرآلات صنعتی، فلکه‌های فشارقوی و اتصالات صنعتی
مناسب خطوط اصلی صنعتی بزرگ، نیروگاه‌ها و پالایشگاه‌ها
شیر پروانه‌ای گیربکس میراب دیسک استیل ۳۰۴ سایز ۶ اینچ (DN150) PN16
کد محصول: MIRAB-GB-6IN-SS304-PN16
۷,۵۶۵,۳۲۰ تومان
۹,۲۲۶,۰۰۰ تومان
۱۸٪ تخفیف ویژه
صرفه‌جویی: ۱,۶۶۰,۶۸۰ تومان
تحویل تهران و کرج: ۱ تا ۲ ساعته با پیک ویژه
تحویل سایر استان‌ها: ۲۴ ساعت کاری با پست پیشتاز
مشخصات فنی کلیدی
برند سازنده: میراب (MIRAB)
سایز: ۶ اینچ (DN150)
جنس دیسک: استنلس استیل ۳۰۴
نوع سیستم: گیربکس چرخ دنده‌ای
فشار کاری: PN16 (۱۶ بار)
دمای کاری: -۳۰ تا +۲۳۰ درجه
نوع واشر: EPDM/ویتون/سیلیکون
وزن تقریبی: ۳۴.۵ کیلوگرم
گارانتی: ۲۴ ماهه میراب
حداکثر دبی: ۶۵۰ متر مکعب/ساعت
نسبت تبدیل گیربکس: ۱:۸
استاندارد فلنج: DIN 2501
گشتاور عملیاتی: ۷۲۰ نیوتن متر
تعداد سوراخ فلنج: ۸ سوراخ
توضیحات فنی کامل شیر پروانه‌ای گیربکس سایز ۶ اینچ
شیر پروانه‌ای گیربکس میراب با دیسک استیل ۳۰۴ سایز ۶ اینچ (معادل DN150) یک شیر صنعتی قدرتمند و دقیق است که به طور خاص برای خطوط اصلی و کاربردهای سنگین در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی و نیروگاهی طراحی شده است. سیستم گیربکس چرخ دنده‌ای با نسبت تبدیل ۱:۸ امکان کنترل فوق‌العاده دقیق جریان، تنظیم پله‌ای و کاهش نیروی عملیاتی تا ۹۰٪ را فراهم می‌کند.
دیسک این شیر از استنلس استیل ۳۰۴ گرید صنعتی با مقاومت کششی ۵۲۰ مگاپاسکال ساخته شده که برای کار با سیالات خورنده، مواد شیمیایی و دماهای بالا کاملاً مناسب است. طراحی آیرودینامیک دیسک باعث کاهش افت فشار به کمتر از ۰.۰۸ بار در جریان کامل می‌شود و راندمان هیدرولیکی را به حداکثر می‌رساند.
این شیر برای فشار کاری ۱۶ بار (PN16) طراحی شده و تست هیدرواستاتیک تا ۲۴ بار را با موفقیت پشت سر می‌گذارد. سیستم گیربکس با دقت موقعیت‌یابی ۰.۲ درجه امکان تنظیم دقیق جریان در کاربردهای حساس را فراهم می‌سازد. محفظه گیربکس از جنس آلومینیوم با پوشش اپوکسی ضخیم است که در برابر خوردگی اتمسفری مقاوم است.
شیر مجهز به فلنج استاندارد DIN 2501 سایز ۶ اینچ با ۸ سوراخ پیچ و مهره‌ای است. نشانگر وضعیت ۳۶۰ درجه با درجه‌بندی لیزری و سیستم قفل ایمنی در ۵ موقعیت مختلف (۰، ۳۰، ۶۰، ۹۰ درجه و موقعیت‌های بینابینی) تعبیه شده است.
کاربردهای تخصصی سایز ۶ اینچ با سیستم گیربکس
خطوط اصلی انتقال آب شهری و صنعتی
سیستم‌های فاضلاب شهری بزرگ
پالایشگاه‌ها و مجتمع‌های پتروشیمی
نیروگاه‌های حرارتی و سیکل ترکیبی
صنایع غذایی و دارویی پیشرفته
صنایع معدنی و فرآوری مواد
لوکیشن ما
برای دسترسی آسان به فروشگاه ایران صنعت ولو، از لینک زیر استفاده کنید:
مشاهده لوکیشن ما در نشان اسنپ
نشان
بلد
سوالات متداول درباره شیر پروانه‌ای گیربکس سایز ۶ اینچ
چرا سایز ۶ اینچ برای خطوط اصلی بزرگ مناسب است؟
پاسخ: شیر پروانه‌ای سایز ۶ اینچ به دلایل زیر برای خطوط اصلی بزرگ ایده‌آل است:
- دبی بسیار بالا: توانایی انتقال تا ۶۵۰ متر مکعب در ساعت
- افت فشار حداقل: طراحی آیرودینامیک با افت فشار کمتر از ۰.۰۸ بار
- مقاومت استثنایی: ساختار مستحکم برای فشارهای بالا و جریان‌های دائمی
- کنترل فوق‌العاده دقیق: نسبت تبدیل ۱:۸ برای کنترل دقیق جریان
- نگهداری آسان: امکان تعمیر و نگهداری بدون نیاز به خارج کردن از خط
- عمر طولانی: طراحی شده برای بیش از ۲۰ سال کار مداوم
نسبت تبدیل گیربکس ۱:۸ چه مزایایی برای سایز ۶ اینچ دارد؟
پاسخ: نسبت تبدیل ۱:۸ در سیستم گیربکس این شیر مزایای زیر را ایجاد می‌کند:
- کاهش نیروی عملیاتی: نیروی مورد نیاز به ۱۲.۵٪ کاهش می‌یابد
- کنترل فوق‌العاده دقیق: امکان تنظیم با دقت ۰.۲ درجه
- گشتاور بسیار بالا: گشتاور خروجی تا ۷۲۰ نیوتن متر
- نصب در ارتفاع بالا: امکان نصب تا ارتفاع ۱۰ متری
- عمر مفید: عمر مفید گیربکس بیش از ۲۵۰,۰۰۰ چرخه
- کاربردهای حساس: مناسب برای سیستم‌های نیازمند کنترل دقیق جریان
آیا برای نصب این شیر نیاز به تجهیزات خاصی داریم؟
پاسخ: نصب شیر سایز ۶ اینچ بسیار ساده است و نیاز به تجهیزات خاصی ندارد:
- ابزار استاندارد: آچار فرانسه و آچار آلن معمولی کافی است
- بدون نیاز به جرثقیل: وزن ۳۴.۵ کیلویی قابل نصب توسط دو نفر
- بدون نیاز به تخصص: با راهنمای تصویری کامل ما
- تجهیزات جانبی: واشر و پیچ و مهره استاندارد همراه شیر
- مشاوره رایگان: پشتیبانی تلفنی و تصویری توسط تیم فنی
- خدمات نصب: امکان نصب توسط تیم متخصص ما (هزینه جداگانه)
گارانتی ۲۴ ماهه شامل چه مواردی می‌شود و چگونه فعال می‌شود؟
پاسخ: گارانتی ۲۴ ماهه میراب کامل‌ترین پوشش خدمات را ارائه می‌دهد:
- پوشش کامل: تمام اجزا به جز واشرهای مصرفی
- فعال‌سازی خودکار: با ثبت سفارش، گارانتی به طور خودکار فعال می‌شود
- کارت گارانتی: همراه با شیر تحویل داده می‌شود
- خدمات در محل: در صورت نیاز، تکنسین به محل اعزام می‌شود
- تعویض فوری: در صورت نقص کارخانه‌ای در ۲۴ ساعت
- پشتیبانی ۲۴/۷: پشتیبانی فنی به صورت ۲۴ ساعته
آیا امکان ارتقاء به عملگر برقی یا پنوماتیک وجود دارد؟
پاسخ: بله، این شیر کاملاً با سیستم‌های اتوماسیون سازگار است:
- سازگاری کامل: طراحی شده برای نصب انواع عملگر
- عملگر برقی: امکان نصب عملگرهای ۲۴ ولت تا ۴۸۰ ولت
- عملگر پنوماتیک: سازگار با عملگرهای بادی ۴-۲۰ psi
- اتصال استاندارد: فلنج ISO 5211 برای نصب آسان عملگر
- کنترل از راه دور: امکان کنترل از طریق PLC و سیستم‌های SCADA
- مشاوره رایگان: مشاوره تخصصی برای انتخاب عملگر مناسب
این شیر برای چه نوع سیالاتی مناسب است؟
پاسخ: شیر پروانه‌ای سایز ۶ اینچ برای طیف وسیعی از سیالات مناسب است:
- آب آشامیدنی: مطابق با استاندارد NSF/ANSI 61
- فاضلاب شهری و صنعتی: مقاوم در برابر مواد شیمیایی
- سیالات شیمیایی: با انتخاب واشر مناسب (EPDM، ویتون، PTFE)
- نفت و گاز: مقاوم در برابر هیدروکربن‌ها
- سیالات داغ: تا دمای ۲۳۰ درجه سانتیگراد
- سیالات سرد: تا دمای -۳۰ درجه سانتیگراد
آماده سفارش شیر پروانه‌ای گیربکس میراب سایز ۶ اینچ هستید؟
با خرید از ایران صنعت ولو از مزایای اختصاصی زیر بهره‌مند شوید:
گارانتی ۲۴ ماهه میراب
تحویل تهران ۱-۲ ساعته
مشاوره فنی رایگان
