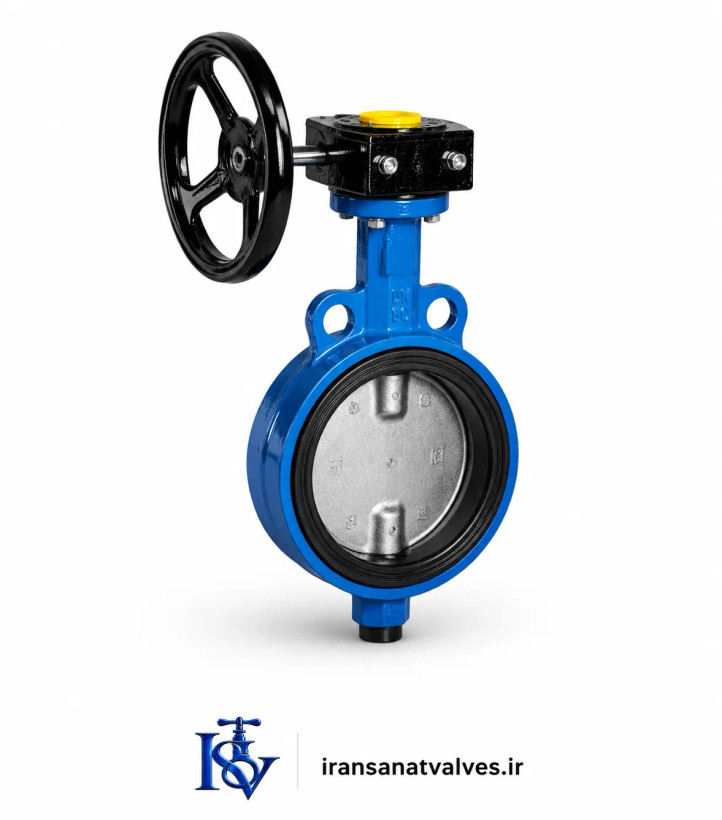

سری شیرآلات میراب مدل پروانه ای گیربکس سایز ۴ اینچ ۱۶ بار
MIRAB Butterfly Valve Series Gearbox Model 4 Inch 16 Bar
برند:میراب
۲۴
توضیحات
تخصص در شیرآلات صنعتی، فلکههای فشارقوی و اتصالات صنعتی
مناسب صنایع آب و فاضلاب، نفت و گاز، پتروشیمی و نیروگاهی
شیر پروانهای گیربکس میراب دیسک استیل ۳۰۴ سایز ۴ اینچ (DN100) PN16
کد محصول: MIRAB-GB-4IN-SS304-PN16
۴,۸۹۷,۸۶۰ تومان
۵,۹۷۳,۰۰۰ تومان
۱۸٪ تخفیف ویژه
صرفهجویی: ۱,۰۷۵,۱۴۰ تومان
تحویل تهران و کرج: ۱ تا ۲ ساعته با پیک ویژه
تحویل سایر استانها: ۲۴ ساعت کاری با پست پیشتاز
مشخصات فنی کلیدی
برند سازنده: میراب (MIRAB)
سایز: ۴ اینچ (DN100)
جنس دیسک: استنلس استیل ۳۰۴
نوع سیستم: گیربکس چرخ دندهای
فشار کاری: PN16 (۱۶ بار)
دمای کاری: -۳۰ تا +۲۳۰ درجه
نوع واشر: EPDM/ویتون/سیلیکون
وزن تقریبی: ۱۸.۵ کیلوگرم
گارانتی: ۲۴ ماهه میراب
حداکثر دبی: ۲۸۰ متر مکعب/ساعت
نسبت تبدیل گیربکس: ۱:۶
استاندارد فلنج: DIN 2501
گشتاور عملیاتی: ۳۸۰ نیوتن متر
تعداد سوراخ فلنج: ۸ سوراخ
توضیحات فنی کامل شیر پروانهای گیربکس سایز ۴ اینچ
شیر پروانهای گیربکس میراب با دیسک استیل ۳۰۴ سایز ۴ اینچ (معادل DN100) یک شیر صنعتی قدرتمند و دقیق است که به طور خاص برای کاربردهای سنگین در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی و نیروگاهی طراحی شده است. سیستم گیربکس چرخ دندهای با نسبت تبدیل ۱:۶ امکان کنترل فوقالعاده دقیق جریان، تنظیم پلهای و کاهش نیروی عملیاتی تا ۸۵٪ را فراهم میکند.
دیسک این شیر از استنلس استیل ۳۰۴ گرید صنعتی با مقاومت کششی ۵۲۰ مگاپاسکال ساخته شده که برای کار با سیالات خورنده، مواد شیمیایی و دماهای بالا کاملاً مناسب است. طراحی اروودینامیک دیسک باعث کاهش افت فشار به کمتر از ۰.۱۲ بار در جریان کامل میشود.
این شیر برای فشار کاری ۱۶ بار (PN16) طراحی شده و تست هیدرواستاتیک تا ۲۴ بار را با موفقیت پشت سر میگذارد. سیستم گیربکس با دقت موقعیتیابی ۰.۵ درجه امکان تنظیم دقیق جریان در کاربردهای حساس را فراهم میسازد. محفظه گیربکس از جنس آلومینیوم با پوشش اپوکسی است که در برابر خوردگی اتمسفری مقاوم است.
شیر مجهز به فلنج استاندارد DIN 2501 سایز ۴ اینچ با ۸ سوراخ پیچ و مهرهای است. نشانگر وضعیت ۳۶۰ درجه با درجهبندی لیزری و سیستم قفل ایمنی در ۵ موقعیت مختلف (۰، ۳۰، ۶۰، ۹۰ درجه و موقعیتهای بینابینی) تعبیه شده است.
کاربردهای تخصصی سایز ۴ اینچ با سیستم گیربکس
سیستمهای تصفیه آب شهری و صنعتی
خطوط انتقال فاضلاب شهری و صنعتی
صنایع پتروشیمی و پالایشگاهی
نیروگاههای حرارتی و سیکل ترکیبی
سیستمهای خنککن صنعتی و برجهای خنککن
صنایع فولاد و متالورژی
لوکیشن ما
برای دسترسی آسان به فروشگاه ایران صنعت ولو، از لینک زیر استفاده کنید:
مشاهده لوکیشن ما در نشان اسنپ
نشان
بلد
سوالات متداول درباره شیر پروانهای گیربکس سایز ۴ اینچ
آیا این شیر برای خطوط اصلی آب شهری با فشار بالا مناسب است؟
پاسخ: بله، شیر پروانهای گیربکس میراب سایز ۴ اینچ به طور ویژه برای خطوط اصلی آب شهری طراحی شده و دارای قابلیتهای زیر است:
- تحمل فشار تا ۱۶ بار: مناسب برای شبکههای آب شهری با فشار بالا
- تست هیدرواستاتیک ۲۴ بار: ایمنی و استحکام تضمین شده
- سازگاری با آب شرب: مطابق با استاندارد NSF/ANSI 61
- مقاومت در برابر ضربه قوچ: طراحی شده برای جذب شوکهای هیدرولیکی
- عمر طولانی: بیش از ۱۰۰,۰۰۰ چرخه باز و بسته شدن
- نگهداری آسان: تعمیر و نگهداری بدون نیاز به خارج کردن از خط
تفاوت شیر سایز ۴ اینچ با سایزهای کوچکتر در چیست؟
پاسخ: شیر سایز ۴ اینچ نسبت به سایزهای کوچکتر مزایای ویژهای دارد:
- دبی بیشتر: تا ۲۸۰ متر مکعب در ساعت (۲ برابر سایز ۳ اینچ)
- گشتاور بالاتر: ۳۸۰ نیوتن متر (۵۰٪ بیشتر از سایز ۳ اینچ)
- نسبت تبدیل گیربکس ۱:۶: کنترل دقیقتر با نیروی کمتر
- مقاومت بیشتر: ساختار مستحکمتر برای کاربردهای سنگین
- اتصالات قویتر: فلنج ۸ سوراخه با ضخامت بیشتر
- کاربرد وسیعتر: مناسب برای خطوط اصلی و کاربردهای صنعتی بزرگ
آموزش نصب و راهاندازی این شیر چگونه است؟
پاسخ: نصب شیر پروانهای گیربکس سایز ۴ اینچ بسیار آسان است:
- دفترچه راهنما: همراه با شیر ارائه میشود
- پشتیبانی تلفنی
- خدمات نصب: امکان نصب توسط تکنسینهای مجرب (هزینه جداگانه)
- گارانتی نصب: در صورت نصب توسط تیم ما، گارانتی نصب نیز ارائه میشود
گارانتی ۲۴ ماهه شامل چه مواردی میشود؟
پاسخ: گارانتی ۲۴ ماهه میراب کاملترین پوشش خدمات را ارائه میدهد:
- پوشش کامل: تمام اجزا
- مشاوره ۲۴ ساعته: پشتیبانی فنی تلفنی و واتساپ
- خدمات اضطراری: خدمات فوری برای مشکلات اضطراری
- کیفیت تضمین شده: کیفیت عالی با استانداردهای بینالمللی
آماده سفارش شیر پروانهای گیربکس میراب سایز ۴ اینچ هستید؟
با خرید از ایران صنعت ولو از مزایای اختصاصی زیر بهرهمند شوید:
گارانتی ۲۴ ماهه میراب
تحویل تهران ۱-۲ ساعته
مشاوره فنی رایگان
