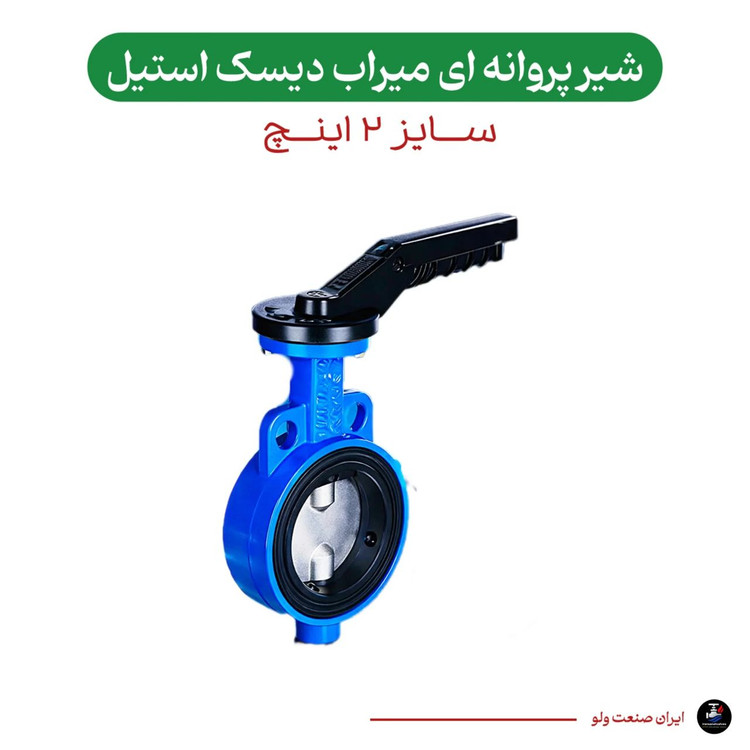

شیر پروانهای اهرمی میراب با دیسک استیل ۳۰۴ سایز ۲ اینچ (DN50) یکی از محصولات باکیفیت برند میراب است که در زمینه تولید شیرآلات صنعتی با بیش از ۲۰ سال سابقه فعالیت میباشد. شرکت میراب با استفاده از تکنولوژی روز اروپا و مواد اولیه مرغوب، محصولاتی مطابق با استانداردهای بینالمللی تولید میکند. این شیر برای کنترل جریان سیالات در خطوط لوله با قطر متوسط طراحی شده و عملکردی بینقص در شرایط مختلف کاری ارائه میدهد.
مشخصات دیسک استیل ۳۰۴ گرید غذایی
دیسک این شیر از استنلس استیل ۳۰۴ با ترکیب شیمیایی ۱۸٪ کروم و ۸٪ نیکل ساخته شده که آن را برای استفاده در صنایع غذایی، دارویی و آشامیدنی کاملاً مناسب میسازد. این متریال دارای ویژگیهای زیر است: مقاومت بالا در برابر خوردگی (حتی در محیطهای اسیدی و قلیایی)، مقاومت در برابر زنگزدگی، استحکام مکانیکی عالی، قابلیت تحمل دمای بالا تا ۱۵۰ درجه سانتیگراد، سطح صیقلی که از تجمع باکتری جلوگیری میکند، و قابلیت شستشو و استریلیزاسیون آسان. استیل ۳۰۴ مورد استفاده دارای گواهینامه Food Grade مطابق با استانداردهای FDA آمریکا است.
مشخصات فنی فشار و دما
این شیر قابلیت تحمل فشار کاری تا ۱۶ بار (PN16) و تست فشار تا ۲۴ بار را دارد که نشاندهنده کیفیت ساخت بالا و ایمنی قابل توجه محصول است. در سایز ۲ اینچ، این شیر قادر به کنترل جریان سیال با دبی تا ۴۰ متر مکعب در ساعت است. محدوده دمایی کاری از ۲۰- درجه سانتیگراد تا ۱۵۰+ درجه سانتیگراد میباشد که آن را برای اکثر سیالات صنعتی مناسب میسازد. برای دمای بالاتر تا ۲۰۰ درجه میتوان از واشر ویتون (Viton) استفاده کرد.
سیستم اتصال و نصب
شیر مجهز به فلنج استاندارد DIN 2501 سایز ۲ اینچ با سوراخهای مطابق استاندارد ISO است که نصب و تعویض آن را در سیستمهای لولهکشی صنعتی بسیار آسان میکند. اتصال فلنجی در این سایز از نشت سیال جلوگیری کرده و اطمینان از آببندی کامل را فراهم میآورد. برای نصب صحیح نیاز به استفاده از واشر مناسب بین فلنجها، سفت کردن پیچها به صورت متقابل و یکنواخت، و آزمایش فشار قبل از راهاندازی کامل است.
مکانیزم عملکرد و طراحی
طراحی اهرمی ۹۰ درجه با نشانگر وضعیت، امکان کنترل دقیق و سریع جریان سیال را فراهم میآورد. نشانگر وضعیت به صورت واضح موقعیت باز یا بسته بودن شیر را نمایش میدهد. در سایز ۲ اینچ، اهرم طراحی ارگونومیکتری برای کنترل آسانتر دارد. سیستم واشر EPDM استاندارد، آببندی کامل شیر را در فشارهای مختلف تضمین میکند. وزن محصول حدود ۳.۲ کیلوگرم است که نسبت به شیرهای چدنی هم سایز سبکتر میباشد.
استانداردها و گواهینامهها
این شیر مطابق با استانداردهای بینالمللی زیر طراحی و تولید شده است: DIN 3354 (شیرهای پروانهای)، ISO 5752 (اتصالات فلنجی)، BS 5155 (استاندارد بریتانیا برای شیرهای پروانهای)، و استانداردهای ملی ایران. شیرهای سایز ۲ اینچ نیز از همان استانداردهای سختگیرانه پیروی میکنند. گواهینامههای کیفیت شامل ISO 9001:2015 برای سیستم مدیریت کیفیت و گواهینامه مواد غذایی از سازمان غذا و دارو است.
گارانتی و خدمات پس از فروش
کلیه محصولات میراب با گارانتی ۲۴ ماهه رسمی ارائه میشوند که شامل: عیوب ساختاری و تولیدی، نقص در عملکرد مکانیکی، خرابی ناشی از مواد اولیه، و تعویض یا تعمیر قطعات معیوب میباشد. این گارانتی شامل شیرهای سایز ۲ اینچ نیز میشود و پشتیبانی کامل فنی را ارائه میدهد. خدمات پس از فروش شامل: مشاوره فنی رایگان، راهنمایی نصب، بازرسی دورهای، و تأمین قطعات یدکی به مدت ۱۰ سال است.
کاربردهای صنعتی
صنایع غذایی و آشامیدنی
صنایع دارویی و پزشکی
صنایع شیمیایی
صنایع دریایی و آب دریا
تصفیه خانههای آب و فاضلاب
صنایع نفت و گاز
سیستمهای آتشنشانی دریایی
صنایع کاغذ و خمیرکاغذ
سوالات متداول
مزایای دیسک استیل ۳۰۴ نسبت به چدن در شیر پروانهای چیست؟
دیسک استیل ۳۰۴ نسبت به چدن دارای مزایای زیر است:
• مقاومت بسیار بالاتر در برابر خوردگی و زنگزدگی: استیل ۳۰۴ در برابر اکثر محیطهای خورنده مقاوم است. • سازگاری با مواد غذایی (Food Grade): قابلیت استفاده در صنایع غذایی و دارویی. • طول عمر بیشتر: مقاومت در برابر سایش و خوردگی باعث افزایش عمر مفید شیر میشود. • وزن کمتر: حدود ۴۰٪ سبکتر از شیرهای چدنی هم سایز. • قابلیت استفاده در محیطهای دریایی: مقاومت در برابر آب شور و رطوبت بالا. • سطح صیقلی: جلوگیری از تجمع باکتری و سهولت در شستشو.
در سایز ۲ اینچ، استیل مزایای بیشتری در کنترل جریانهای با دبی بالاتر دارد.
آیا شیر پروانهای با دیسک استیل برای آب شرب و صنایع غذایی مناسب است؟
بله، این شیر به طور خاص برای استفاده در صنایع غذایی و آب شرب طراحی شده است.
دیسک استیل ۳۰۴ استفاده شده در این شیر دارای گرید غذایی (Food Grade) است و مطابق با استانداردهای بهداشتی FDA و سازمان غذا و داروی ایران تولید شده است. سطح صیقلی استیل (Ra ≤ 0.8 μm) مانع از تجمع باکتریها میشود و شستشو و ضدعفونی آن آسان است. شیر سایز ۲ اینچ برای خطوط انتقال آب شرب و مواد غذایی با ظرفیت متوسط تا ۴۰ m³/h بسیار مناسب است.
تفاوت استیل ۳۰۴ با ۳۱۶ چیست و کدام برای پروژه من مناسبتر است؟
استیل ۳۱۶ حاوی ۲-۳٪ مولیبدن است که مقاومت آن در برابر خوردگی ناشی از کلریدها را افزایش میدهد.
• استیل ۳۰۴: مناسب برای اکثر محیطهای صنعتی، غذایی و شیمیایی معمولی. ترکیب: ۱۸% Cr, 8% Ni.
• استیل ۳۱۶: مناسب برای محیطهای بسیار خورنده مانند آب دریا، صنایع شیمیایی با اسیدهای قوی و محیطهای با کلرید بالا. ترکیب: ۱۶% Cr, 10% Ni, 2% Mo.
برای شیرهای سایز ۲ اینچ: در صورتی که برای محیطهای خورنده یا آب دریا استفاده میشود، استیل ۳۱۶ توصیه میشود. برای مصارف عمومی و صنایع غذایی، استیل ۳۰۴ کافی است.
نحوه نصب و نگهداری شیر با دیسک استیل چگونه است؟
نصب این شیر باید توسط تکنسین مجرب انجام شود. مراحل اصلی شامل:
۱. همراستایی دقیق فلنج شیر با فلنج لوله (اختلاف مجاز حداکثر ۱.۵ درجه)
۲. استفاده از واشر مناسب بین فلنجها (EPDM برای دمای معمولی، Viton برای دمای بالا)
۳. سفت کردن پیچها به صورت متقابل و یکنواخت (گشتاور توصیه شده: ۴۰-۵۰ Nm)
۴. آزمایش فشار قبل از راهاندازی کامل (تست ۱.۵ برابر فشار کاری)
نگهداری: بررسی دورهای وضعیت واشرها هر ۶ ماه، روانکاری اهرم هر سال با گریس سیلیکونی، بازرسی بصری سالانه، و تست عملکرد هر ۲ سال.
آیا این شیر برای آب دریا مناسب است و چه تمهیداتی نیاز دارد؟
استیل ۳۰۴ برای آب دریا با غلظت نمک متوسط مناسب است اما برای آب دریا با غلظت بالا یا محیطهای دریایی خورنده، استیل ۳۱۶ یا ۳۱۶L توصیه میشود.
اگر از این شیر در محیط دریایی استفاده میکنید، توصیه میشود:
۱. واشر ویتون (Viton) جایگزین واشر EPDM شود که مقاومت بهتری در برابر نمک و مواد شیمیایی دارد.
۲. برای شیرهای سایز ۲ اینچ، بررسیهای دورهای بیشتر (هر ۳ ماه) انجام شود.
۳. از روانکارهای مقاوم در برابر آب شور استفاده شود.
۴. پس از استفاده در آب دریا، شیر با آب شیرین شستشو داده شود.
دمای کاری این شیر چقدر است و برای سیالات داغ مناسب است؟
این شیر برای دمای کاری از ۲۰- درجه سانتیگراد تا ۱۵۰+ درجه سانتیگراد طراحی شده است.
• برای سیالات داغ تا ۱۵۰ درجه سانتیگراد با واشر EPDM کاملاً مناسب است.
• برای دمای بالاتر (تا ۲۰۰ درجه) میتوان از واشر ویتون استفاده کرد.
• برای دمای زیر صفر (تا ۴۰- درجه) نیاز به واشر NBR یا سیلیکون دارد.
توجه: فشار کاری در دماهای بالا کاهش مییابد. در دمای ۱۵۰ درجه، فشار کاری به ۱۲ بار کاهش مییابد.
گارانتی ۲۴ ماهه این شیر شامل چه مواردی میشود؟
گارانتی ۲۴ ماهه رسمی میراب شامل:
• عیوب ساختاری و تولیدی (ترک، تخلخل، ناصافی)
• نقص در عملکرد مکانیکی (گیرکردن، نشتی، عملکرد نادرست اهرم)
• خرابی ناشی از مواد اولیه (خوردگی غیرعادی، تغییر شکل)
• تعویض یا تعمیر قطعات معیوب (دیسک، واشر، اهرم)
گارانتی شامل شیرهای سایز ۲ اینچ نیز میشود.
گارانتی شامل آسیبهای ناشی از نصب نادرست، استفاده خارج از مشخصات فنی، تعمیرات غیرمجاز، یا حوادث غیرمترقبه نمیشود.
