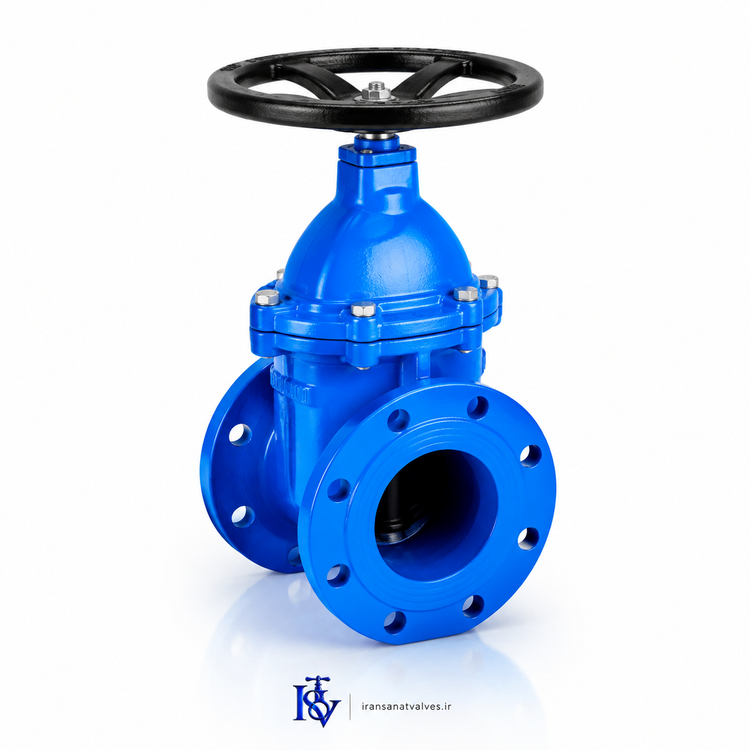

سری شیرآلات میراب مدل شیرفلکه کشویی زبانه فلزی سایز ۱۰ اینچ PN16
برند:میراب
۲۴ ماه گارانتی
توضیحات
ایران صنعت ولو - پخش شیرآلات صنعتی
پخشکننده رسمی محصولات میراب با بیش از ۳۰ سال تجربه در صنعت شیرآلات صنعتی
تلفن فروش: ۰۲۱-۳۳۵۳۰۰۵۸
سایز ویژه صنعتی: ۱۰ اینچ (DN250)
شیر فلکه کشویی میراب سایز ۱۰ اینچ مدل زبانه فلزی
شیر کشویی صنعتی سایز ۱۰ اینچ (DN250) با زبانه فلزی استنلس استیل ۳۱۶ برای خطوط اصلی انتقال سیالات با ظرفیت بالا و فشار کاری ۱۶ بار (PN16). طراحی ویژه برای پروژههای بزرگ صنعتی و انتقال سیالات با دبی بالا.
گارانتی ۲۴ ماهه میراب + پشتیبانی فنی ۱۰ ساله
ظرفیت انتقال: ۵۵۰ مترمکعب در ساعت
۱۸٪ تخفیف ویژه
فقط تا پایان هفته
فشار کاری: ۱۶ بار (PN16)
تحویل تهران: ۴-۶ ساعت
۵۸,۵۶۳,۰۰۰ تومان
سرویس تحویل ویژه برای پروژههای بزرگ
تهران: تحویل ۴-۶ ساعته با خودروی مخصوص
سایر استان‌ها: ۲۴ تا ۷۲ ساعت کاری
نظرات درباره شیر ۱۰ اینچ زبانه فلزی
شماهم میتوانید نظر دهید.
با ایران صنعت ولو جریان زندگی پایدار است.
مشخصات فنی شیرفلکه کشویی ۱۰ اینچ زبانه فلزی
مشخصات اصلی
- سایز: ۱۰ اینچ (DN250)
- فشار کاری: PN16 (۱۶ بار)
- جنس بدنه: فولاد کربنی WCB
- جنس زبانه: استنلس استیل ۳۱۶L
- گارانتی: ۲۴ ماه + پشتیبانی ۱۰ ساله
استانداردها و گواهینامه‌ها
- استاندارد ملی ایران ۶۷۴۸
- ISO 9001:2015
- تست هیدرواستاتیک ۲۴ بار
- گواهینامه مواد ۳.۱ طبق EN 10204
ابعاد و وزن
- طول کلی: ۵۲۰ میلی‌متر
- ارتفاع: ۷۵۰ میلی‌متر
- قطر فلنج: ۴۳۰ میلی‌متر
- وزن خالص: ۱۳۵ کیلوگرم
توضیحات فنی شیرفلکه کشویی ۱۰ اینچ زبانه فلزی
شیرفلکه کشویی میراب سایز ۱۰ اینچ (DN250) با زبانه فلزی استنلس استیل ۳۱۶L، یک شیر صنعتی سنگین‌وزن و با ظرفیت بالا برای خطوط اصلی انتقال سیالات با فشار کاری ۱۶ بار (PN16) طراحی شده است. این شیر با گارانتی ۲۴ ماهه میراب و پشتیبانی فنی ۱۰ ساله، برای پروژههای بزرگ صنعتی، نیروگاهی و انتقال سیالات با دبی بالا ایده‌آل است.
ویژگی‌های مهندسی پیشرفته سایز ۱۰ اینچ
- بدنه از جنس فولاد کربنی WCB با ضخامت دیواره افزایش یافته برای فشارهای بالا
- زبانه استنلس استیل ۳۱۶L با مقاومت استثنایی در برابر خوردگی، سایش و حرارت تا ۵۰۰ درجه
- سیستم آب‌بندی چهارلایه با اورینگ‌های وایتون، گرافیت، تفلون و پلی‌یورتان
- مکانیزم چرخ دنده‌ای صنعتی سنگین دو مرحله‌ای با گشتاور انتقال بسیار بالا
- پوشش اپوکسی فشنگی ۴ لایه با مقاومت در برابر خوردگی، UV و ضربه‌های مکانیکی
- طراحی بدون حفره‌های مرده برای جلوگیری از رسوب‌گیری در خطوط اصلی با دبی بالا
- گارانتی ۲۴ ماهه سلامت فیزیکی و عملکردی + پشتیبانی فنی ۱۰ ساله رایگان
- ظرفیت انتقال ۵۵۰ مترمکعب در ساعت مناسب برای پروژههای بزرگ صنعتی
کاربردهای تخصصی در صنایع بزرگ (سایز ۱۰ اینچ)
- صنایع نفت و گاز: خطوط اصلی انتقال نفت خام، گاز طبیعی و فرآورده‌ها با ظرفیت بالا
- پتروشیمی: خطوط فرآیندی با فشار متوسط و دمای بالا در واحدهای بزرگ
- نیروگاه‌های حرارتی: سیستم‌های آب تغذیه اصلی، کندانسور و خنک‌کننده با ظرفیت بالا
- صنایع فولاد و معدنی: خطوط انتقال آب صنعتی و خنک‌کاری در کارخانجات بزرگ
- آب و فاضلاب شهری: خطوط اصلی انتقال آب تصفیه‌شده در شبکه‌های بزرگ شهری
- سیستم‌های آتش‌نشانی صنعتی: با قابلیت عملکرد در شرایط اضطراری و فشار بالا برای واحدهای بزرگ
- صنایع غذایی و دارویی: خطوط انتقال سیالات با استانداردهای بهداشتی بالا
نکات مهم نصب و راه‌اندازی شیر ۱۰ اینچ
شیر ۱۰ اینچ زبانه فلزی با فلنج استاندارد کلاس ۱۵۰ مطابق با استاندارد ملی تولید شده است. برای نصب صحیح در خطوط اصلی با ظرفیت بالا:
- از پیچ و مهره‌های گرید ۱۰.۹ به بالا با طول مناسب استفاده شود
- گشتاور بستن پیچ‌ها باید مطابق جدول استاندارد اعمال شود (۴۵۰-۵۰۰ N.m)
- قبل از راه‌اندازی، شیر باید کاملاً باز و بسته شود و روان‌کاری سیستم چرخ دنده انجام گردد
- تست فشار هیدرواستاتیک قبل از بهره‌برداری الزامی است (۱.۵ برابر فشار کاری)
- برای خطوط با لرزش بالا، از ساپورت اضافی و پایه‌های تقویت شده استفاده شود
- در خطوط زیرزمینی، از پوشش ضدخوردگی اضافی استفاده گردد
- برای شیرهای با سایز ۱۰ اینچ، استفاده از اپراتورهای مکانیکی یا برقی توصیه می‌شود
سوالات متداول شیر ۱۰ اینچ زبانه فلزی
۱. شیر ۱۰ اینچ برای چه ظرفیتهای انتقالی مناسب است و دبی آن چقدر است؟
شیر ۱۰ اینچ برای خطوط اصلی با دبی ۴۵۰-۵۵۰ مترمکعب در ساعت طراحی شده است. این ظرفیت برای پروژههای بزرگ انتقال آب، نفت و گاز در واحدهای صنعتی بزرگ مناسب می‌باشد. در صورت نیاز به دبی بالاتر، می‌توان از دو شیر موازی یا سایزهای بزرگ‌تر استفاده کرد.
۲. آیا این شیر قابل نصب در خطوط زیرزمینی و تونلها است؟
بله، با توجه به پوشش اپوکسی ۴ لایه و مقاومت در برابر رطوبت، خوردگی و فشار خاک، این شیر برای نصب در خطوط زیرزمینی، تونلها و کانال‌های مدفون کاملاً مناسب است. برای شرایط خاص، پوشش اضافی کاتودیک نیز قابل ارائه است.
۳. تفاوت عملکرد شیر ۱۰ اینچ با سایزهای کوچک‌تر چیست؟
شیر ۱۰ اینچ دارای مکانیزم چرخ دنده‌ای سنگین‌تر دو مرحله‌ای، گشتاور بالاتر (حدود ۲۵۰۰ N.m)، سیستم آب‌بندی تقویت شده و بدنه با ضخامت بیشتر برای تحمل فشارهای بالاتر است. همچنین نیاز به نیروی انسانی یا اپراتور مکانیکی برای باز و بسته کردن دارد.
۴. آیا این شیر قابلیت نصب اپراتور برقی یا هوایی دارد؟
بله، شیر ۱۰ اینچ کاملاً compatible با اپراتورهای برقی، پنوماتیک و هیدرولیک است. می‌توان آن را با اپراتورهای مختلف برای سیستم‌های کنترل از راه دور و اتوماسیون تجهیز کرد. برای دریافت کاتالوگ اپراتورها با واحد فنی تماس بگیرید.
۵. زمان تحویل شیر ۱۰ اینچ به شهرستان‌های دور چقدر است؟
تحویل در تهران ۴-۶ ساعت و در سایر شهرستان‌ها ۲۴ تا ۷۲ ساعت کاری می‌باشد. برای شهرستان‌های دور مانند جنوب شرق یا شمال غرب، ممکن است حداکثر ۳ روز کاری زمان ببرد. این محصول به صورت آماده در انبار مرکزی موجود است.
۶. خدمات نصب و راه‌اندازی برای این سایز ارائه می‌شود؟
بله، برای شیرهای سایز ۱۰ اینچ و بالاتر، خدمات نصب، راه‌اندازی و تست توسط تیم فنی مجرب ارائه می‌شود. این خدمات شامل نظارت بر نصب، آموزش پرسنل، تست هیدرواستاتیک و صدور گواهی عملکرد می‌باشد. هزینه خدمات بسته به موقعیت پروژه متغیر است.
۷. آیا برای خطوط با فشار بالاتر از ۱۶ بار هم این شیر موجود است؟
بله، شیر ۱۰ اینچ در کلاس‌های فشار PN25 (۲۵ بار) و PN40 (۴۰ بار) نیز تولید می‌شود. این مدل‌ها دارای بدنه ضخیم‌تر، مواد آب‌بندی مقاوم‌تر و تست فشار بالاتری هستند. برای دریافت مشخصات فنی و قیمت مدل‌های فشار بالا با واحد فنی تماس بگیرید.
۸. تفاوت استنلس استیل ۳۱۶ با ۳۱۶L در چیست و کدام بهتر است؟
استنلس استیل ۳۱۶L دارای کربن کمتر (حداکثر ۰.۰۳٪) نسبت به ۳۱۶ (حداکثر ۰.۰۸٪) است که باعث مقاومت بیشتر در برابر خوردگی بین دانه‌ای می‌شود. در شیرهای سایز ۱۰ اینچ، از ۳۱۶L استفاده می‌شود که برای محیط‌های کلریدی و دمای بالا مناسب‌تر است.
