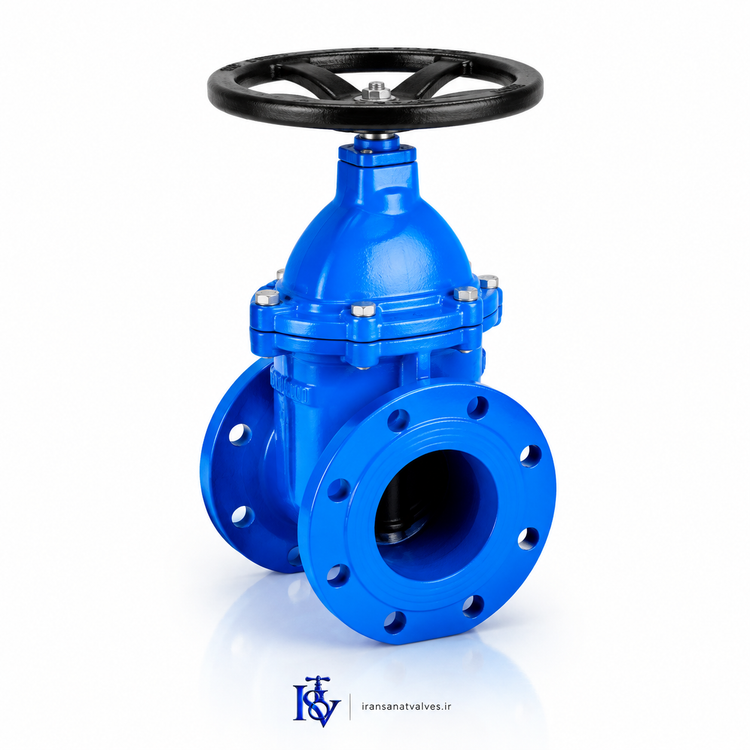

سری شیرآلات میراب مدل شیرفلکه کشویی زبانه فلزی سایز ۶ اینچ pn16
برند:میراب
۲۴
توضیحات
پخش شیرآلات صنعتی میراب
پخشکننده رسمی محصولات میراب با بیش از ۳۰ سال تجربه در صنعت شیرآلات صنعتی - نمایندگی رسمی شیرفلکه کشویی
تلفن فروش: ۰۲۱-۳۳۵۳۰۰۵۸

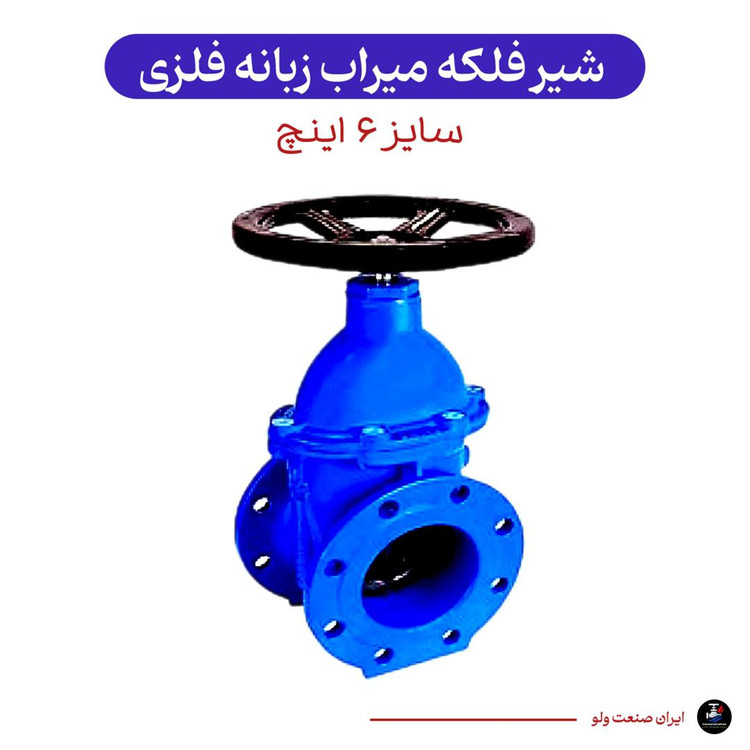

شیر فلکه کشویی میراب سایز ۶ اینچ مدل زبانه فلزی
شیر کشویی صنعتی سایز ۶ اینچ (DN150) با زبانه فلزی استنلس استیل ۳۱۶ برای خطوط انتقال سیالات با فشار کاری ۱۶ بار (PN16). طراحی ویژه برای خطوط اصلی انتقال در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها.
گارانتی ۲۴ ماهه میراب
فشار کاری: ۱۶ بار (PN16)
تحویل تهران: ۲ ساعت
۲۳,۶۰۷,۸۰۰ تومان
سرویس تحویل سریع برای صنایع
تهران: تحویل ۲ ساعته با خودروی مجهز
سایر استان‌ها: ۲۴ تا ۴۸ ساعت کاری
مشخصات فنی شیرفلکه کشویی ۶ اینچ زبانه فلزی
مشخصات اصلی
- سایز: ۶ اینچ (DN150)
- فشار کاری: PN16 (۱۶ بار)
- جنس بدنه: فولاد کربنی WCB
- جنس زبانه: استنلس استیل ۳۱۶
- گارانتی: ۲۴ ماه
استانداردها و گواهینامه‌ها
- استاندارد ملی ایران ۶۷۴۸
- ISO 9001:2015
- تست هیدرواستاتیک ۲۴ بار
- گواهینامه مواد ۳.۱ طبق EN 10204
ابعاد و وزن
- طول کلی: ۳۲۰ میلی‌متر
- ارتفاع: ۴۲۵ میلی‌متر
- قطر فلنج: ۲۸۰ میلی‌متر
- وزن خالص: ۶۵ کیلوگرم
توضیحات فنی شیرفلکه کشویی ۶ اینچ زبانه فلزی
شیرفلکه کشویی میراب سایز ۶ اینچ (DN150) با زبانه فلزی استنلس استیل ۳۱۶، یک شیر صنعتی پرقدرت و مقاوم برای خطوط اصلی انتقال سیالات با فشار کاری ۱۶ بار (PN16) طراحی شده است. این شیر با گارانتی ۲۴ ماهه میراب، انتخاب ایده‌آل برای پروژه‌های بزرگ صنعتی محسوب می‌شود.
ویژگی‌های مهندسی پیشرفته
- بدنه از جنس فولاد کربنی WCB با مقاومت مکانیکی بالا در برابر فشارهای عملیاتی
- زبانه استنلس استیل ۳۱۶ با مقاومت عالی در برابر خوردگی، سایش و حرارت تا ۴۵۰ درجه سانتیگراد
- سیستم آب‌بندی سه‌لایه با اورینگ‌های وایتون، گرافیت و PTFE برای آب‌بندی کامل
- مکانیزم چرخ دنده‌ای صنعتی سنگین با گشتاور انتقال بهینه برای سایز ۶ اینچ
- پوشش اپوکسی پودری الکترواستاتیک ۳ لایه با مقاومت خوردگی در محیط‌های صنعتی
- طراحی بدون حفره‌های مرده برای جلوگیری از رسوب‌گیری در خطوط با دبی بالا
- گارانتی ۲۴ ماهه سلامت فیزیکی و عملکردی با پشتیبانی فنی دائمی
کاربردهای تخصصی در صنایع
- صنایع نفت و گاز: خطوط اصلی انتقال نفت خام، گاز طبیعی، میعانات گازی
- پتروشیمی: خطوط فرآیندی با فشار متوسط، واحدهای تقطیر و کراکینگ
- نیروگاه‌ها: سیستمهای آب تغذیه بویلر، خطوط کندانسور و خنک‌کننده
- صنایع فولاد و معدنی: خطوط انتقال آب صنعتی، سیستمهای خنک‌کاری
- آب و فاضلاب: خطوط اصلی انتقال آب تصفیه‌شده، ایستگاه‌های پمپاژ
- سیستمهای آتشنشانی صنعتی: با قابلیت عملکرد در شرایط اضطراری و فشار بالا
- صنایع غذایی و دارویی: خطوط استریل با قابلیت شستشوی CIP/SIP
مزایای کلیدی شیر ۶ اینچ
- دبی عبوری بالا: طراحی هیدرودینامیک برای حداقل افت فشار
- عمر طولانی: استفاده از مواد درجه یک با ضخامت استاندارد
- نگهداری آسان: طراحی ماژولار با قابلیت تعمیر بدون نیاز به جوشکاری
- عملکرد روان: سیستم روان‌کاری داخلی برای عملکرد smooth در شرایط سخت
- سازگاری کامل: مطابق با استانداردهای بین‌المللی ISO, DIN, BS
نکات مهم نصب و راه‌اندازی
شیر ۶ اینچ زبانه فلزی با فلنج استاندارد کلاس ۱۵۰ مطابق با استاندارد ملی تولید شده است. برای نصب صحیح:
- از پیچ و مهره‌های گرید ۸.۸ به بالا استفاده شود (تعداد ۸ عدد)
- گشتاور بستن پیچ‌ها باید مطابق جدول استاندارد (۸۰-۱۰۰ N.m) اعمال شود
- قبل از راه‌اندازی، شیر باید حداقل ۵ بار کاملاً باز و بسته شود
- تست فشار هیدرواستاتیک قبل از بهره‌برداری الزامی است
- برای خطوط لرزش‌دار از ساپورت مناسب استفاده شود
- جهت جریان سیال باید مطابق با فلش روی بدنه شیر باشد
اطلاعات فنی تکمیلی
- دمای کاری: ۳۰- تا ۴۵۰ درجه سانتیگراد
- نوع اتصال: فلنجی RF (Raised Face) مطابق استاندارد EN 1092-1
- سطح آب‌بندی: API 609 کلاس VI
- نوع عملگر: چرخ دنده‌ای دستی با امکان نصب عملگر برقی یا پنوماتیکی
- زمان تحویل: موجود در انبار (تهران ۲ ساعت، شهرستان ۲۴-۴۸ ساعت)
سوالات متداول شیر ۶ اینچ زبانه فلزی
۱. شیر ۶ اینچ برای چه دبی‌هایی مناسب است؟
شیر ۶ اینچ میراب قابلیت عبور دبی تا ۳۰۰ مترمکعب در ساعت آب را دارد. برای سیالات با ویسکوزیته مختلف، دبی عبوری بر اساس نمودارهای هیدرولیکی محاسبه می‌شود. این شیر برای خطوط اصلی با دبی بالا طراحی شده است.
۲. آیا این شیر برای خطوط زیرزمینی قابل استفاده است؟
بله، شیر ۶ اینچ با پوشش اپوکسی ۳ لایه، مقاومت عالی در برابر خوردگی خاک و رطوبت دارد. برای نصب زیرزمینی توصیه می‌شود از محافظ کاتدی (CP) و پوشش اضافی استفاده شود. شیر کاملاً آب‌بند بوده و برای این کاربرد مناسب است.
۳. وزن شیر چقدر است و برای نصب چه تجهیزاتی نیاز است؟
وزن خالص شیر ۶۵ کیلوگرم است. برای نصب نیاز به جرثقیل سقفی یا بالابر با ظرفیت حداقل ۱۰۰ کیلوگرم دارید. همچنین به آچار گشتاور برای بستن پیچ‌های فلنج نیاز است. تیم فنی ما می‌تواند در نصب کمک کند.
۴. تفاوت شیر زبانه فلزی ۶ اینچ با مدل‌های کوچک‌تر چیست؟
علاوه بر سایز، شیر ۶ اینچ دارای ضخامت بدنه بیشتر، سیستم چرخ دنده‌ای قوی‌تر و ابعاد فلنج بزرگ‌تر است. همچنین برای فشارهای بالا و دبی زیاد بهینه شده است. زمان تحویل و قیمت نیز متفاوت است.
۵. آیا می‌توان عملگر برقی روی این شیر نصب کرد؟
بله، شیر ۶ اینچ کاملاً با عملگرهای برقی و پنوماتیکی سازگار است. می‌توانید عملگرهای مارک AUMA، ROTORK یا BERMAD را روی آن نصب کنید. تیم فنی ما می‌تواند در انتخاب و نصب عملگر مناسب راهنمایی کند.
۶. خدمات پس از فروش و گارانتی شامل چه مواردی می‌شود؟
علاوه بر گارانتی ۲۴ ماهه، پشتیبانی فنی رایگان ۱۰ ساله ارائه می‌شود. خدمات شامل مشاوره نصب، راه‌اندازی، تعمیر و تأمین قطعات یدکی است. همچنین آموزش اپراتورها به صورت رایگان انجام می‌شود.
۷. آیا شیر تست فشار شده است؟
همه شیرهای میراب تست هیدرواستاتیک ۲۴ باری (۵۰٪ بالاتر از فشار کاری) می‌شوند. گواهی تست فشار به همراه شیر ارائه می‌شود. همچنین تست نشتی صفر و عملکرد کامل قبل از ارسال انجام می‌شود.
۸. برای سیالات خورنده مانند اسیدها مناسب است؟
برای سیالات بسیار خورنده، مدل استنلس استیل ۳۱۶L پیشنهاد می‌شود. شیر استاندارد ۶ اینچ برای آب، بخار، نفت و گاز و سیالات با خوردگی متوسط مناسب است. برای اسیدهای قوی باید از متریال خاص استفاده شود.
