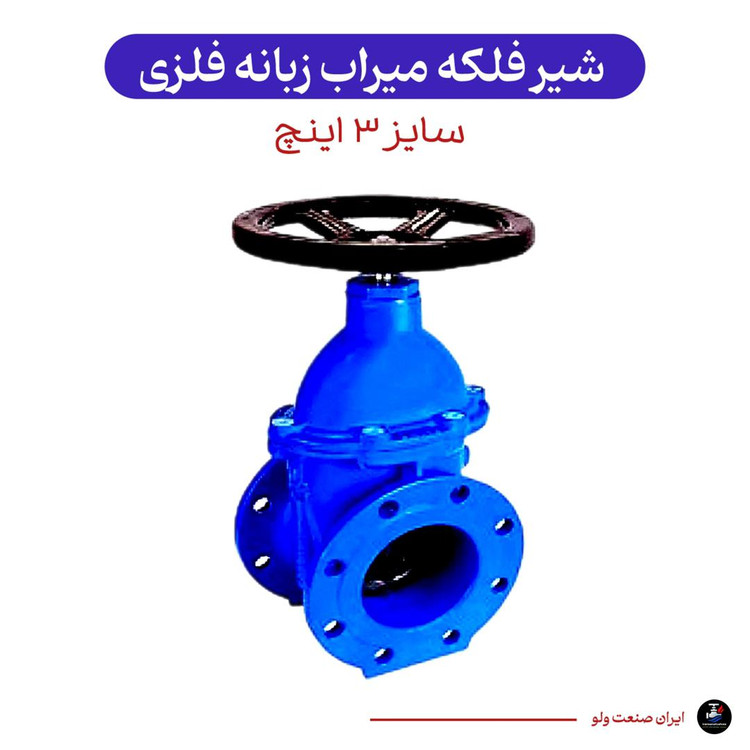

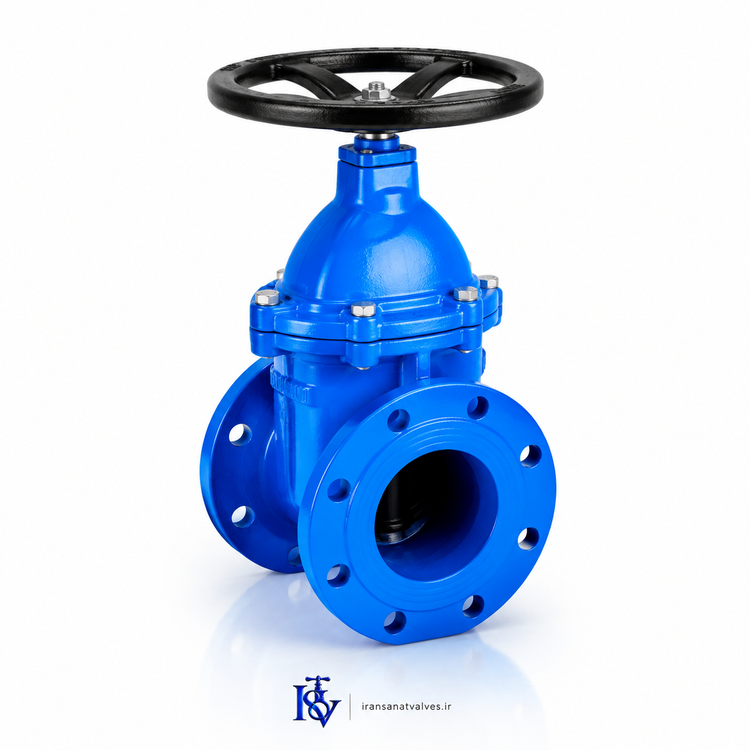

سری شیرآلات میراب مدل شیرفلکه زبانه فلزی سایز ۳ اینچ
برند:میراب
۲۴ ماه گارنتی
توضیحات
پخش مستقیم شیرهای صنعتی زبانه فلزی سایز ۳ اینچ
پخش‌کننده رسمی شیرهای فلکه کشویی با زبانه فلزی استنلس استیل ۳۱۶ سایز ۳ اینچ برای صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها
تماس مستقیم: ۰۲۱-۳۳۵۳۰۰۵۸
شیر فلکه کشویی صنعتی با زبانه فلزی سایز ۳ اینچ (۸۰ میلی‌متر) از جنس استنلس استیل ۳۱۶، مناسب خطوط انتقال متوسط تا بزرگ در صنایع نفت، گاز و پتروشیمی با تحمل فشار تا ۶۴ بار و دمای ۴۰۰ درجه سانتیگراد
شیر فلکه کشویی با زبانه فلزی سایز ۳ اینچ (DN80)
شیر صنعتی با زبانه فلزی استنلس استیل ۳۱۶ در سایز ۳ اینچ، طراحی شده برای خطوط انتقال متوسط تا بزرگ فشار بالا در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها. مناسب سیالات خورنده با دبی بالا.
سایز استاندارد ۳ اینچ (DN80)
زبانه فلزی استنلس استیل ۳۱۶L سخت‌کاری شده
مقاوم تا ۴۰۰ درجه سانتیگراد
تحمل فشار تا ۶۴ بار (PN64)
آدرس مرکز پخش:
تهران، پارک شهر، پاساژ بزرگ خیام، طبقه ۶ واحد ۲۸
پخش‌کننده رسمی - نمایندگی مستقیم فروش
ساعات کاری مرکز پخش:
شنبه تا چهارشنبه: ۸:۰۰ صبح تا ۱۸:۰۰ عصر
پنجشنبه‌ها: ۸:۰۰ صبح تا ۱۴:۰۰ ظهر
جمعه‌ها و ایام تعطیل رسمی تعطیل می‌باشد
قیمت پخش مستقیم شیر سایز ۳ اینچ
۱۴,۵۰۰,۰۰۰ تومان
۱۱,۸۹۰,۰۰۰ تومان
۱۸٪ تخفیف ویژه پخش
قیمت شامل گارانتی ۲۴ ماهه، تست فشار و پشتیبانی فنی دائمی
خدمات تحویل سریع مرکز پخش
تحویل رایگان در تهران برای سفارش‌های بالای ۲۵ میلیون تومان
مشخصات فنی شیر فلکه کشویی زبانه فلزی سایز ۳ اینچ
| پارامتر فنی | مشخصات | توضیحات تکمیلی |
|---|---|---|
| سایز اسمی | ۳ اینچ | معادل DN80 میلی‌متر |
| قطر داخلی | ۸۰ میلی‌متر | مطابق استاندارد ASME B16.10 |
| فشار کاری | PN64 (۶۴ بار) | حداکثر فشار مجاز عملیاتی |
| فشار تست | ۹۶ بار | مطابق استاندارد API 598 |
| دمای کاری | -۲۹°C تا +۴۰۰°C | محدوده دمای عملیاتی ایمن |
| جنس بدنه | کربن استیل WCB | با پوشش اپوکسی ۳۰۰ میکرون |
| جنس زبانه و نشیمنگاه | استنلس استیل ۳۱۶L | سخت‌کاری شده با استلایت ۶ |
| جنس ساقه | استنلس استیل ۳۱۶ | با پوشش نیتراید ۰.۴ میلی‌متر |
| نوع آب‌بندی ساقه | گرافیت انبساطی | مقاوم تا ۴۵۰ درجه سانتیگراد |
| نوع فلنج | RF مطابق ASME B16.5 | کلاس ۳۰۰# |
| استاندارد طراحی | API 600, ASME B16.34 | برای شیرهای سایز متوسط |
| وزن تقریبی | ۴۵-۵۰ کیلوگرم | بسته به جنس و فشار |
| طول کلی | ۳۵۰ میلی‌متر | مطابق استاندارد ASME B16.10 |
| گشتاور عملیاتی | ۴۵۰-۵۵۰ نیوتن متر | برای باز و بسته کردن دستی |
| ظرفیت جریان آب | ۲۰۰-۲۵۰ مترمکعب/ساعت | در فشار ۱۰ بار |
نکته فنی ویژه سایز ۳ اینچ:
شیرهای سایز ۳ اینچ نقطه ایده‌آل برای خطوط انتقال اصلی با ظرفیت متوسط هستند. این سایز نسبت به سایز ۲.۵ اینچ ۳۰٪ ظرفیت جریان بیشتر دارد و نسبت به سایز ۴ اینچ وزن و هزینه کمتری دارد. برای سیستم‌هایی که نیاز به تعادل بین ظرفیت و هزینه دارند، سایز ۳ اینچ انتخاب بهینه‌ای است.
کاربردهای تخصصی شیر سایز ۳ اینچ در صنایع مختلف
| صنعت | کاربرد اصلی | سیالات | شرایط کاری |
|---|---|---|---|
| صنایع نفت و گاز | خطوط جمع‌آوری چاه‌های نفت | نفت خام، گاز همراه، آب تزریقی | فشار تا ۵۰ بار، دمای ۲۰۰°C |
| پالایشگاه‌ها | واحدهای هیدروکراکر و FCC | محصولات میانی، بخار، هیدروژن | فشار ۴۰ بار، دمای ۳۸۰°C |
| پتروشیمی | راکتورهای پلیمریزاسیون | مونومرها، کاتالیست، بخار فوق‌داغ | فشار ۳۰ بار، دمای ۴۰۰°C |
| نیروگاه‌های حرارتی | خطوط بخار فشار متوسط | بخار داغ، آب فوق‌گرم | فشار ۶۴ بار، دمای ۳۵۰°C |
| صنایع شیمیایی | راکتورهای تولید اسید | اسید سولفوریک، اسید نیتریک | فشار ۲۰ بار، دمای ۱۵۰°C |
| صنایع غذایی و دارویی | سیستم‌های استرلیزاسیون صنعتی | بخار استرلیزه، آب فوق خالص | فشار ۱۵ بار، دمای ۱۶۰°C |
| سیستم‌های حرارتی مرکزی | خطوط اصلی آب گرم شهرها | آب گرم تحت فشار | فشار ۲۵ بار، دمای ۱۴۰°C |
| صنایع فولاد و متالورژی | سیستم‌های خنک‌کننده کوره | آب خنک‌کننده، روغن هیدرولیک | فشار ۳۵ بار، دمای ۲۰۰°C |
مزایای کلیدی سایز ۳ اینچ:
ظرفیت ایده‌آل: دبی ۲۵۰ مترمکعب در ساعت برای اکثر کاربردهای صنعتی
نصب نسبتاً آسان: وزن ۵۰ کیلوگرمی امکان نصب توسط ۲ نفر
هزینه بهینه: بهترین نسبت قیمت به عملکرد در رده سایزهای متوسط
انعطاف‌پذیری: مناسب برای خطوط اصلی و انشعابی بزرگ
سوالات متداول شیر فلکه کشویی زبانه فلزی سایز ۳ اینچ
۱ چرا سایز ۳ اینچ برای خطوط اصلی انتقال سیال بسیار پرکاربرد است؟
سایز ۳ اینچ نقطه بهینه اقتصادی و عملکردی در خطوط انتقال است. مزایا نسبت به سایز ۲.۵ اینچ: ۴۰٪ ظرفیت جریان بیشتر، کاهش ۳۰٪ افت فشار در دبی‌های بالا. مزایا نسبت به سایز ۴ اینچ: ۳۵٪ وزن کمتر، ۲۵٪ هزینه کمتر، نصب آسان‌تر. این سایز اقتصادی‌ترین انتخاب برای خطوطی است که نیاز به ظرفیت ۲۰۰-۲۵۰ مترمکعب در ساعت دارند.
۲ آیا این شیر برای خطوط بخار فوق‌داغ با دمای ۴۰۰ درجه مناسب است؟
بله، شیر سایز ۳ اینچ کاملاً مناسب بخار فوق‌داغ است. ملاحظات ویژه: ۱) استفاده از پکینگ‌های گرافیت انبساطی با درجه حرارت بالا، ۲) فلنج‌ها باید کلاس ۳۰۰# باشند، ۳) استفاده از گسکت‌های اسپیرال ووند با فولاد ۳۱۶ و پرکننده گرافیت، ۴) در صورت کار مداوم بالای ۳۵۰ درجه، بهتر است از ساقه خنک‌کننده استفاده شود.
۳ ظرفیت جریان این شیر برای سیالات مختلف چقدر است؟
ظرفیت جریان اسمی شیر ۳ اینچ:
- آب: ۲۰۰-۲۵۰ مترمکعب در ساعت (در فشار ۱۰ بار)
- هوا: ۴۵۰۰-۵۵۰۰ Nm³/h در فشار ۷ بار
- بخار اشباع: ۶-۷.۵ تن در ساعت در فشار ۱۰ بار
- بخار داغ: ۵-۶ تن در ساعت در فشار ۲۰ بار و دمای ۲۵۰°C
- نفت خام: ۱۵۰-۱۸۰ مترمکعب در ساعت (ویسکوزیته ۱۰ cP)
۴ آیا امکان نصب عملگر برقی روی این شیر وجود دارد؟
بله، امکان نصب انواع عملگر برقی، پنوماتیکی و هیدرولیکی وجود دارد. گشتاور مورد نیاز: ۴۵۰-۵۵۰ نیوتن متر. توصیه: عملگر با گشتاور نامی ۷۰۰-۸۰۰ N.m برای حاشیه ایمنی. ما پکیج کامل شیر + عملگر را با گارانتی ۲۴ ماهه یکپارچه ارائه می‌دهیم که ۱۰-۱۵٪ ارزان‌تر از خرید جداگانه است.
۵ زمان تحویل این شیر به عنوان پخش‌کننده چقدر است؟
به عنوان پخش‌کننده مستقیم، سایز ۳ اینچ معمولاً به صورت آماده در انبار موجود است. زمان تحویل: تهران: ۲ ساعت (با پیک موتوری)، سایر استان‌ها: ۲۴-۴۸ ساعت (با باربری معتبر). برای پروژه‌های فوری امکان تحویل ۱ ساعته در تهران با هزینه اضافه وجود دارد.
۶ گارانتی ۲۴ ماهه شما شامل چه مواردی است؟
گارانتی ۲۴ ماهه پخش: شامل نقص ساخت و مواد اولیه. خدمات پس از فروش: ۱) پشتیبانی فنی تلفنی: ۸ صبح تا ۸ شب (۰۲۱-۳۳۵۳۰۰۵۸)، ۲) پشتیبانی واتس‌اپ: ۲۴ ساعته (۰۹۹۶۰۷۳۱۷۳۸)، ۳) تأمین قطعات یدکی: تا ۱۰ سال پس از فروش، ۴) مشاوره فنی رایگان: برای نصب و راه‌اندازی.
۷ هزینه تعمیر و نگهداری سالانه این شیر چقدر است؟
هزینه نگهداری سالانه حدود ۱.۲-۱.۵٪ قیمت شیر (۱۴۲,۶۸۰-۱۷۸,۳۵۰ تومان). قطعات مصرفی اصلی: ۱) پکینگ ساقه: هر ۲-۳ سال (۳۵۰,۰۰۰ تومان)، ۲) گسکت فلنج: در هر بار باز کردن (۶۰,۰۰۰ تومان)، ۳) گریس: هر ۴ ماه برای شیرهای با کارکرد مداوم (۲۵,۰۰۰ تومان).
۸ آیا این شیر برای آب دریا با کلراید بالا مناسب است؟
مدل استاندارد برای آب دریا با غلظت معمولی مناسب است. برای آب دریا با کلراید بالا یا محیط‌های فوق خورنده: ۱) جنس بدنه: استنلس استیل ۳۱۶L یا دوبلکس ۲۲۰۵، ۲) زبانه و نشیمنگاه: استنلس ۳۱۶L با پوشش Hastelloy، ۳) پوشش داخلی: پوشش اپوکسی ضخیم (۵۰۰ میکرون) یا لاستیکی.
۹ تفاوت خرید از پخش‌کننده با خرید از نمایندگی چیست؟
مزایای خرید از پخش‌کننده مستقیم:
۱) قیمت پایین‌تر: حذف هزینه‌های نمایندگی (۱۵-۲۰٪ ارزان‌تر)
۲) تحویل سریع‌تر: موجودی انبار آماده، تحویل ۲ ساعته تهران
۳) پشتیبانی مستقیم: ارتباط مستقیم با تیم فنی بدون واسطه
۴) انعطاف‌پذیری بیشتر: امکان چانه‌زنی قیمت، پرداخت اقساطی
۱۰ آیا امکان بازدید از نمونه فیزیکی در مرکز پخش وجود دارد؟
بله، امکان بازدید از نمونه فیزیکی در مرکز پخش ما (تهران، پارک شهر) وجود دارد. همچنین می‌توانیم کاتالوگ فنی، ویدئوهای تست و عکس‌های نمونه‌های نصب شده را برای شما ارسال کنیم. مدارک ارائه شده: ۱) کاتالوگ فنی فارسی، ۲) گواهی مواد اولیه (MTC)، ۳) گواهی تست فشار (API 598)، ۴) نقشه ابعادی، ۵) دفترچه راهنمای نصب و نگهداری فارسی.
