سری شیرآلات میراب مدل شیرفلکه کشویی زبانه فلزی سایز ۲.۱/۲ اینچ
برند:میراب
۲۴ ماه گارانتی
توضیحات
مرکز تخصصی شیرهای صنعتی فشار بالا
تأمین‌کننده رسمی شیرهای فلکه کشویی با زبانه فلزی برای صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها
مشاوره فنی: ۰۲۱-۳۳۵۳۰۰۵۸

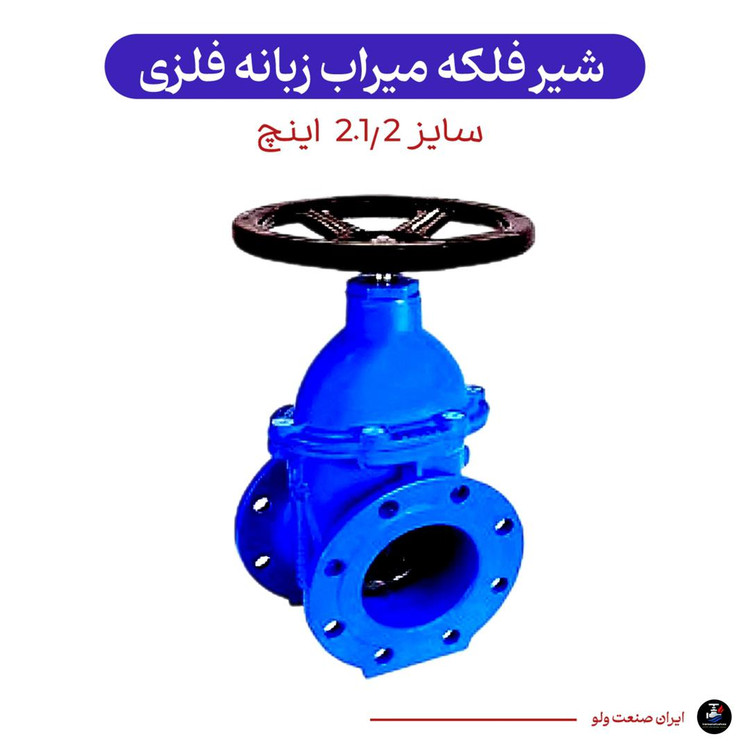

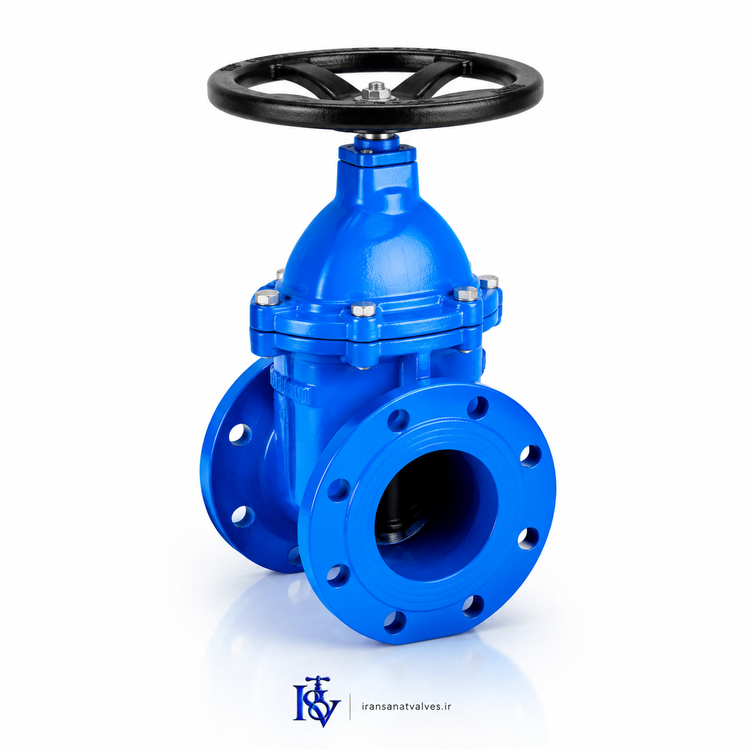

تصویر شیر فلکه کشویی صنعتی با زبانه فلزی سایز ۲.۵ اینچ، مناسب خطوط لوله متوسط فشار بالا
شیر فلکه کشویی با زبانه فلزی سایز ۲.۱/۲ اینچ (DN65)
شیر صنعتی با زبانه فلزی استنلس استیل ۳۱۶ در سایز ۲.۵ اینچ، طراحی شده برای خطوط لوله متوسط فشار بالا در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها. مناسب سیالات خورنده و دمای بالا.
سایز استاندارد ۲.۵ اینچ (DN65)
زبانه فلزی استنلس استیل ۳۱۶L
مقاوم تا ۴۰۰ درجه سانتیگراد
تحمل فشار تا ۶۴ بار (PN64)
آدرس مرکز فروش:
تهران، پارک شهر، پاساژ بزرگ خیام، طبقه ۶ واحد ۲۸
قیمت ویژه سایز ۲.۵ اینچ
۱۱,۶۳۷,۰۰۰ تومان
۹,۵۴۲,۳۴۰ تومان
۱۸٪ تخفیف صنعتی
قیمت شامل گارانتی ۲۴ماهه، تست فشار و پشتیبانی فنی دائمی
خدمات ویژه تحویل سایز متوسط
امکان تحویل در محل پروژه برای سفارش‌های بالای ۵ دستگاه
مشخصات فنی شیر فلکه کشویی زبانه فلزی سایز ۲.۵ اینچ
| پارامتر فنی | مشخصات | توضیحات تکمیلی |
|---|---|---|
| سایز اسمی | ۲.۵ اینچ (۲.۱/۲ اینچ) | معادل DN65 میلی‌متر |
| قطر داخلی | ۶۵ میلی‌متر | مطابق استاندارد ASME B16.10 |
| فشار کاری | PN64 (۶۴ بار) | حداکثر فشار مجاز عملیاتی |
| فشار تست | ۹۶ بار | مطابق استاندارد API 598 |
| دمای کاری | -۲۹°C تا +۴۰۰°C | محدوده دمای عملیاتی ایمن |
| جنس بدنه | کربن استیل WCB | با پوشش اپوکسی ۲۵۰ میکرون |
| جنس زبانه و نشیمنگاه | استنلس استیل ۳۱۶L | Hard Faced با استلایت ۶ |
| جنس ساقه | استنلس استیل ۳۱۶ | با پوشش نیتراید ۰.۳ میلی‌متر |
| نوع آب‌بندی ساقه | گرافیت انبساطی | مقاوم تا ۴۵۰ درجه سانتیگراد |
| نوع فلنج | RF مطابق ASME B16.5 | کلاس ۳۰۰# |
| استاندارد طراحی | API 602, ASME B16.34 | برای شیرهای سایز کوچک |
| وزن تقریبی | ۲۸-۳۲ کیلوگرم | بسته به جنس و فشار |
| طول کلی | ۲۶۵ میلی‌متر | مطابق استاندارد ASME B16.10 |
| گشتاور عملیاتی | ۲۸۰-۳۵۰ نیوتن متر | برای باز و بسته کردن دستی |
نکته فنی ویژه سایز ۲.۵ اینچ:
شیرهای سایز ۲.۵ اینچ به دلیل اندازه متوسط، در خطوط انشعابی و توزیع سیال کاربرد فراوانی دارند. این سایز نسبت به سایزهای بزرگتر، گشتاور عملیاتی کمتر و وزن سبک‌تری دارد که نصب و نگهداری آن را آسان‌تر می‌کند.
کاربردهای تخصصی شیر سایز ۲.۵ اینچ در صنایع مختلف
| صنعت | کاربرد اصلی | سیالات | شرایط کاری |
|---|---|---|---|
| صنایع نفت و گاز | خطوط انشعابی فشار متوسط | نفت خام، گاز طبیعی، میعانات | فشار تا ۴۵ بار، دمای ۲۵۰°C |
| پالایشگاه‌ها | واحدهای تقطیر و کراکینگ | محصولات نفتی، بخار، آب داغ | فشار ۳۵ بار، دمای ۳۵۰°C |
| پتروشیمی | راکتورها و مبدل‌های حرارتی | مواد شیمیایی، کاتالیست‌ها | فشار ۲۵ بار، دمای ۴۰۰°C |
| نیروگاه‌های حرارتی | خطوط آب تغذیه بویلر | آب دموین، بخار فشار متوسط | فشار ۶۴ بار، دمای ۲۸۰°C |
| صنایع شیمیایی | سیستم‌های توزیع اسید | اسید سولفوریک، کلریدریک | فشار ۱۶ بار، دمای ۱۲۰°C |
| صنایع غذایی و دارویی | سیستم‌های استرلیزاسیون | بخار استرلیزه، آب فوق خالص | فشار ۱۰ بار، دمای ۱۵۰°C |
| سیستم‌های حرارتی مرکزی | خطوط اصلی آب گرم | آب گرم تحت فشار | فشار ۱۶ بار، دمای ۱۳۰°C |
| صنایع کاغذ سازی | سیستم‌های پالپ و خمیر | خمیر کاغذ، مواد شیمیایی | فشار ۱۰ بار، دمای ۹۰°C |
مزایای استفاده از سایز ۲.۵ اینچ:
نصب آسان: وزن مناسب (حدود ۳۰ کیلوگرم) امکان نصب توسط ۱-۲ نفر
انعطاف‌پذیری: مناسب برای خطوط انشعابی و شبکه‌های توزیع
هزینه بهینه: نسبت قیمت به عملکرد بسیار مناسب
دستیابی آسان: قطعات یدکی و تعمیرات ساده‌تر نسبت به سایزهای بزرگ
ویژگی‌های ممتاز شیر فلکه کشویی سایز ۲.۵ اینچ با زبانه فلزی
شیر فلکه کشویی با زبانه فلزی در سایز ۲.۵ اینچ (DN65) یکی از پرکاربردترین شیرهای صنعتی در خطوط لوله متوسط فشار محسوب می‌شود. این سایز نقطه تعادلی بین ظرفیت جریان مناسب و ابعاد فشرده است که آن را برای طیف وسیعی از کاربردهای صنعتی ایده‌آل می‌سازد.
طراحی مهندسی پیشرفته برای عملکرد بهینه
- ساختار فشرده: طراحی کم‌حجم با رعایت استانداردهای ASME B16.10 برای نصب در فضاهای محدود
- سطح آب‌بندی سخت‌کاری شده: استفاده از فرآیند Hard Facing با آلیاژ استلایت ۶ بر روی زبانه و نشیمنگاه استنلس استیل ۳۱۶L
- ساقه تقویت شده: ساقه استنلس استیل ۳۱۶ با پوشش نیتراید برای مقاومت در برابر سایش و خوردگی
- سیستم آب‌بندی ساقه پیشرفته: استفاده از پکینگ‌های گرافیت انبساطی با قابلیت عملکرد در دمای تا ۴۵۰ درجه سانتیگراد
- طراحی ضدچرخش ساقه: مکانیزم جلوگیری از چرخش ساقه برای افزایش عمر آب‌بندی و کاهش سایش
- بدنه تقویت شده: طراحی دیواره‌های ضخیم‌تر در مناطق پرتنش مطابق استاندارد ASME B16.34
کاربردهای ویژه در صنایع مختلف
- صنایع نفت و گاز: خطوط انشعابی چاه‌های نفت، سیستم‌های اندازه‌گیری، واحدهای جداسازی
- پالایشگاه‌ها: واحدهای تقطیر اتمسفریک و خلاء، واحدهای هیدروتریتینگ، سیستم‌های بازیابی حرارت
- پتروشیمی‌ها: خطوط انتقال مونومر، سیستم‌های تزریق کاتالیست، واحدهای پلیمریزاسیون
- نیروگاه‌های حرارتی: خطوط آب تغذیه فشار متوسط، سیستم‌های بخار کمکی، مدارهای خنک‌کننده
- صنایع شیمیایی: خطوط انتقال اسید و باز، سیستم‌های واکنش‌گری، واحدهای خنثی‌سازی
- سیستم‌های حرارتی و برودتی: خطوط اصلی آب سرد و گرم، سیستم‌های چیلر و بویلر، شبکه‌های توزیع حرارت مرکزی
مزایای رقابتی سایز ۲.۵ اینچ
سایز ۲.۵ اینچ به دلایل زیر نسبت به سایزهای دیگر برتری دارد:
- تعادل بهینه: ظرفیت جریان مناسب (حدود ۱۲۰ مترمکعب در ساعت برای آب) با ابعاد فشرده
- نصب آسان: وزن حدود ۳۰ کیلوگرم امکان نصب بدون نیاز به تجهیزات سنگین
- دستیابی آسان: قطعات یدکی و گسکت‌های استاندارد با دسترسی آسان در بازار
- انعطاف‌پذیری: قابلیت استفاده در خطوط افقی و عمودی بدون نیاز به تغییرات خاص
- هزینه نگهداری پایین: تعمیر و نگهداری ساده‌تر نسبت به سایزهای بزرگتر
نکات مهم نصب و راه‌اندازی
نصب صحیح شیر سایز ۲.۵ اینچ نیازمند رعایت نکات زیر است:
- حتماً قبل از نصب، شیر را در جهت جریان سیال بررسی کنید (جهت فلش روی بدنه)
- از گشتاور مناسب برای بستن پیچ‌های فلنج مطابق استاندارد ASME PCC-1 استفاده شود
- برای جلوگیری از اعمال تنش اضافی، شیر باید به‌طور کامل با خط لوله هم‌محور شود
- قبل از راه‌اندازی، شیر را چندین بار به‌طور کامل باز و بسته کنید تا سطوح آب‌بندی "سایش" مناسب پیدا کنند
- در محیط‌های خورنده، از گسکت‌های مناسب (گرافیت، PTFE) استفاده شود
برنامه نگهداری پیشگیرانه
برای افزایش عمر مفید شیر (بیش از ۱۵ سال در شرایط استاندارد) رعایت برنامه نگهداری زیر توصیه می‌شود:
- بازدید ماهانه: بررسی وضعیت آب‌بندی ساقه، وضعیت گریس‌کاری
- سرویس فصلی: تست عملکرد، بررسی پیچ‌ها و اتصالات، شارژ گریس
- بازرسی سالانه: باز کردن و بررسی سطوح آب‌بندی، تعویض پکینگ‌ها در صورت نیاز
- تست فشار: انجام تست فشار سالانه مطابق استاندارد API 598
سوالات متداول شیر فلکه کشویی زبانه فلزی سایز ۲.۵ اینچ
۱ چرا سایز ۲.۵ اینچ (۲.۱/۲ اینچ) در صنعت بسیار پرکاربرد است و چه مزایایی نسبت به سایزهای ۲ اینچ و ۳ اینچ دارد؟
سایز ۲.۵ اینچ نقطه تعادل بهینه بین ظرفیت جریان و ابعاد فیزیکی است. مزایا نسبت به سایز ۲ اینچ: ۵۶٪ ظرفیت جریان بیشتر، کاهش افت فشار. مزایا نسبت به سایز ۳ اینچ: ۳۰٪ وزن کمتر، هزینه پایین‌تر، نصب آسان‌تر. این سایز برای خطوط انشعابی که نیاز به ظرفیت متوسط دارند اما فضای محدود است، ایده‌آل می‌باشد. همچنین قیمت آن نسبت به سایز ۳ اینچ حدود ۲۵-۳۰٪ کمتر است در حالی که عملکرد نزدیکی دارد.
۲ آیا می‌توان از این شیر برای خطوط بخار فشار بالا (مثلاً ۲۰ بار، ۲۵۰ درجه) استفاده کرد و چه ملاحظاتی دارد؟
بله، این شیر کاملاً برای بخار فشار متوسط تا بالا مناسب است. ملاحظات: ۱) استفاده از گسکت‌های گرافیتی یا PTFE، ۲) پکینگ ساقه باید از نوع گرافیت انبساطی باشد، ۳) در صورت استفاده مداوم در دمای بالای ۳۰۰ درجه، بهتر است از ساقه خنک‌کننده (Extension Stem) استفاده شود، ۴) فلنج‌ها باید کلاس ۳۰۰# باشند، ۵) قبل از راه‌اندازی حتماً شیر را گرم کنید (گرم کردن تدریجی) تا از شوک حرارتی جلوگیری شود.
۳ ظرفیت جریان (دبی) این شیر برای آب، هوا و بخار چقدر است و چگونه محاسبه می‌شود؟
ظرفیت جریان اسمی شیر ۲.۵ اینچ:
- آب: ۱۲۰-۱۵۰ مترمکعب در ساعت (بسته به فشار)
- هوا: ۲۵۰۰-۳۰۰۰ Nm³/h در فشار ۷ بار
- بخار اشباع: ۳.۵-۴.۵ تن در ساعت در فشار ۱۰ بار
- بخار داغ: ۲.۸-۳.۵ تن در ساعت در فشار ۲۰ بار و دمای ۲۵۰°C
محاسبات بر اساس فرمول‌های استاندارد ISA S75.01 و با ضریب Cv حدود ۲۴۰ انجام می‌شود. برای محاسبات دقیق‌تر می‌توانید با کارشناسان فنی ما تماس بگیرید.
۴ آیا می‌توان روی این شیر عملگر برقی نصب کرد و چه گشتاوری مورد نیاز است؟
بله، امکان نصب انواع عملگر برقی، پنوماتیکی و هیدرولیکی وجود دارد. گشتاور مورد نیاز: ۲۸۰-۳۵۰ نیوتن متر (بسته به فشار سیستم). توصیه می‌شود از عملگرهایی با گشتاور نامی ۴۵۰-۵۰۰ N.m استفاده شود تا حاشیه ایمنی کافی وجود داشته باشد. برای شیرهای با زبانه فلزی، حتماً باید از عملگرهای با قابلیت موقعیت‌یاب و کنترل از راه دور استفاده شود. ما می‌توانیم پکیج کامل شیر + عملگر را با گارانتی واحد تأمین کنیم.
۵ زمان تحویل این شیر چقدر است و آیا به صورت آماده موجود است یا باید سفارش داده شود؟
سایز ۲.۵ اینچ معمولاً به صورت آماده در انبار موجود است. زمان تحویل: ۱ تا ۲ ساعت کاری برای مدل استاندارد. اگر نیاز به سفارشی‌سازی باشد (مثلاً جنس خاص، پوشش ویژه، عملگر خاص) زمان تحویل ۲-۳ هفته خواهد بود. در تهران و کرج تحویل ۱۲-۲۴ ساعته و در سایر شهرها ۲۴-۴۸ ساعته انجام می‌شود. برای سفارش‌های بالای ۵ عدد، تخفیف حجمی و تحویل سریع‌تر اعمال می‌شود.
۶ هزینه تعمیر و نگهداری سالانه این شیر چقدر است و چه قطعاتی بیشتر نیاز به تعویض دارند؟
هزینه نگهداری سالانه حدود ۱-۱.۵٪ قیمت شیر است. قطعات مصرفی اصلی: ۱) پکینگ ساقه: هر ۲-۳ سال (بسته به شرایط کاری)، ۲) گسکت فلنج: در هر بار باز کردن شیر، ۳) گریس: هر ۶ ماه برای شیرهای با کارکرد مداوم، ۴) واشرهای آب‌بندی: هر ۵-۷ سال. هزینه بسته تعمیرات کامل (Overhaul Kit) حدود ۱۵-۲۰٪ قیمت شیر جدید است. قطعات یدکی اصلی تا ۱۰ سال پس از فروش قابل تأمین هستند.
۷ آیا این شیر برای آب دریا یا سیالات بسیار خورنده (مانند اسید سولفوریک غلیظ) مناسب است؟
مدل استاندارد برای آب دریا با غلظت معمولی مناسب است اما برای آب دریا با کلراید بالا یا اسیدهای غلیظ، نیاز به سفارشی‌سازی دارد. گزینه‌ها: ۱) جنس بدنه استنلس استیل ۳۱۶L یا دوبلکس، ۲) پوشش داخلی لاستیکی یا پلی‌اورتان، ۳) زبانه و نشیمنگاه از جنس Hastelloy یا Titanium، ۴) ساقه با پوشش ویژه. برای اسید سولفوریک غلیظ (بالای ۸۰٪) معمولاً شیرهای با جنس خاص (مثل شیرهای خطی با دیافراگم PTFE) توصیه می‌شود که می‌توانیم آن‌ها را نیز تأمین کنیم.
۸ تفاوت این شیر با شیرهای سایز ۲.۵ اینچ با زبانه لاستیکی چیست و کدام یک برای پروژه من مناسب‌تر است؟
تفاوت‌های اصلی:
- دمای کاری: فلزی تا ۴۰۰°C، لاستیکی تا ۱۲۰°C
- مقاومت شیمیایی: فلزی مقاوم در برابر بیشتر مواد شیمیایی، لاستیکی محدود
- طول عمر در محیط خورنده: فلزی ۳-۴ برابر بیشتر
- آب‌بندی در فشار پایین: لاستیکی بهتر
- هزینه اولیه: لاستیکی ۴۰-۵۰٪ ارزان‌تر
انتخاب: اگر دمای بالای ۱۲۰°C، سیال خورنده، یا نیاز به عمر طولانی دارید → فلزی. اگر برای آب، هوا یا سیالات غیرخورنده در دمای معمولی → لاستیکی.
۹ آیا امکان بازدید از نمونه فیزیکی شیر قبل از خرید وجود دارد و آیا تست عملکرد انجام می‌دهید؟
بله، امکان بازدید از نمونه فیزیکی در محل شرکت (تهران، پارک شهر) وجود دارد. همچنین می‌توانیم نمونه را برای بازدید به محل پروژه شما ارسال کنیم (با ودیعه). تست عملکرد کامل شامل: ۱) تست فشار هیدرواستاتیک تا ۹۶ بار، ۲) تست نشتی صندلی و ساقه مطابق API 598، ۳) تست عملکرد مکانیکی (باز و بسته کردن کامل)، ۴) بررسی ابعاد و متریال. مدارک تست و گواهی مواد (MTC) به همراه شیر تحویل داده می‌شود. برای پروژه‌های بزرگ، امکان بازدید از خط تولید نیز فراهم است.
۱۰ شرایط گارانتی و خدمات پس از فروش این شیر چگونه است و آیا آموزش نصب ارائه می‌دهید؟
گارانتی ۳۶ ماهه شامل نقص ساخت و مواد اولیه. خدمات پس از فروش: ۱) پشتیبانی فنی تلفنی و آنلاین ۲۴/۷، ۲) تأمین قطعات یدکی تا ۱۰ سال، ۳) امکان اعزام کارشناس به محل (برای پروژه‌های بالای ۱۰۰ میلیون تومان رایگان)، ۴) ارائه کلیه مدارک فنی (کاتالوگ، گواهی تست، نقشه ابعادی). آموزش نصب: برای هر سفارش، دفترچه راهنمای نصب فارسی ارائه می‌شود. برای سفارش‌های بالای ۵ عدد، کارگاه آموزشی رایگان در محل شرکت یا پروژه برگزار می‌کنیم. همچنین ویدئوهای آموزشی در کانال آپارات ما موجود است.
