دستهبندی: شیرفلکه زبانه فلزی PN16

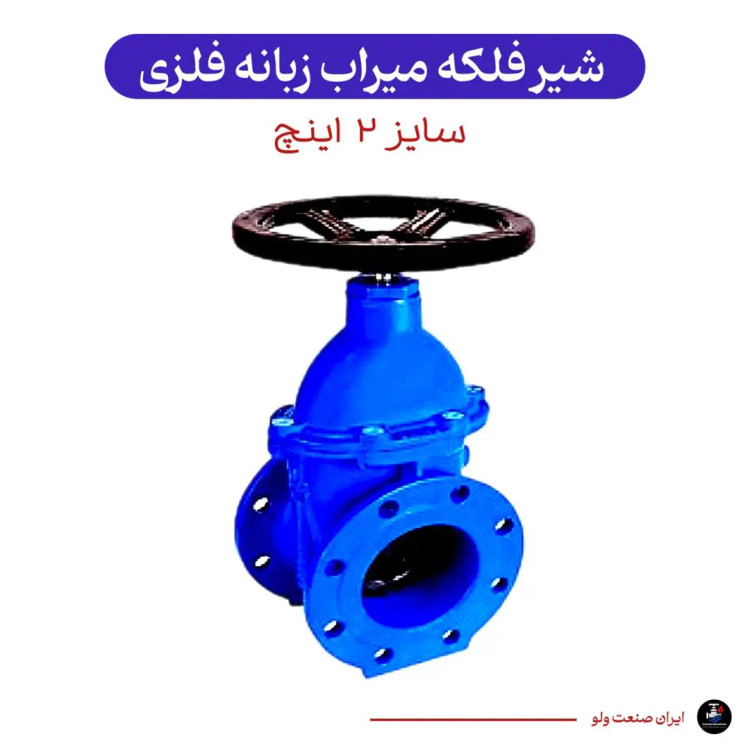

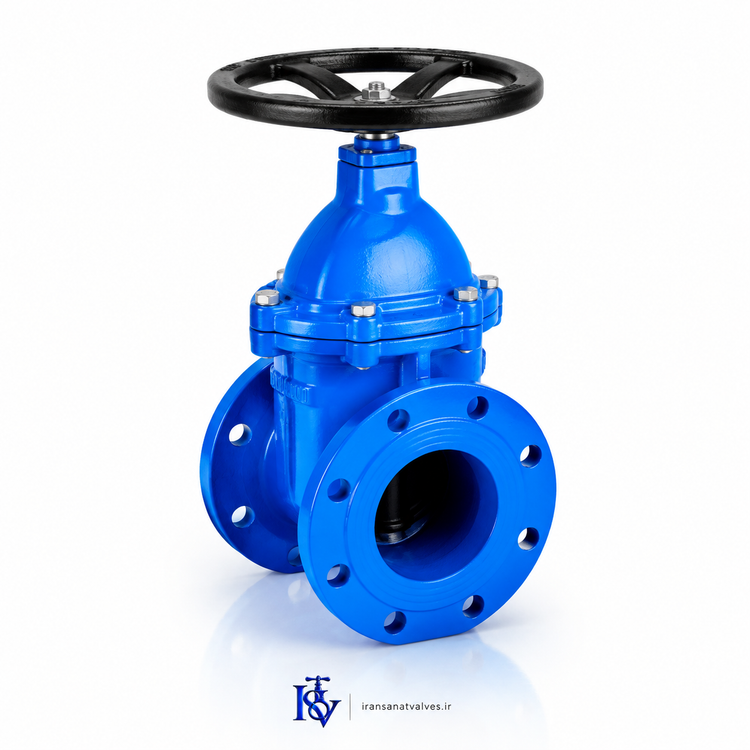

سری شیرآلات میراب مدل شیرفلکه کشویی زبانه فلزی سایز ۲ اینچ
برند:میراب
۲۴ ماه گارانتی
توضیحات
پخش شیرآلات صنعتی ویژه دمای بالا
تأمین‌کننده تخصصی شیرهای فلکه کشویی با زبانه فلزی برای صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها
مشاوره فنی: ۰۲۱-۳۳۵۳۰۰۵۸
تصویر شیر فلکه کشویی صنعتی با زبانه فلزی استنلس استیل، مناسب صنایع نفت و گاز
شیر فلکه کشویی با زبانه فلزی
شیر صنعتی فوق‌تخصصی با زبانه فلزی استنلس استیل ۳۱۶، طراحی شده برای کاربردهای فشار بالا، دمای بالا و سیالات خورنده در صنایع نفت، گاز، پتروشیمی و نیروگاه‌های حرارتی.
زبانه فلزی استنلس استیل ۳۱۶
مقاوم تا ۴۰۰ درجه سانتیگراد
تحمل فشار تا ۱۰۰ بار (PN100)
مقاوم در برابر خوردگی و سایش
توجه مهم
این شیر مخصوص کاربردهای خاص صنعتی است و برای مصارف معمولی آب و فاضلاب توصیه نمی‌شود. قبل از خرید حتماً با کارشناس فنی ما مشورت کنید.
قیمت شیر با زبانه فلزی
۸,۹۴۸,۰۰۰ تومان
۷,۳۳۷,۳۰۰ تومان
۱۸٪ تخفیف ویژه صنعتی
قیمت شامل گارانتی ۳۶ ماهه و پشتیبانی فنی دائم
خدمات تحویل ویژه شیرهای صنعتی
تحویل فوری برای پروژه‌های اضطراری با هماهنگی قبلی امکان‌پذیر است
مشخصات فنی شیر فلکه کشویی با زبانه فلزی
| پارامتر | مشخصات | توضیحات |
|---|---|---|
| نوع شیر | فلکه کشویی با زبانه فلزی | Gate Valve - Metal Seated |
| سایزهای استاندارد | ۱/۲" تا ۲۴" (DN15 تا DN600) | سایز پرکاربرد: ۲", ۳", ۴", ۶", ۸" |
| فشار کاری | تا PN100 (100 بار) | برای فشارهای بالاتر قابل سفارش است |
| فشار تست | PN150 (150 بار) | مطابق استاندارد API 598 |
| دمای کاری | -۴۵°C تا +۴۰۰°C | برای دمای بالاتر از ۴۰۰°C سفارشی |
| جنس بدنه | کربن استیل، استنلس استیل ۳۱۶ | مقاوم در برابر خوردگی |
| جنس زبانه و نشیمنگاه | استنلس استیل ۳۱۶/۳۱۶L | Hard Faced با استلایت در صورت نیاز |
| جنس ساقه (Stem) | استنلس استیل ۳۱۶ | با پوشش نیتراید برای مقاومت در برابر سایش |
| نوع آب‌بندی ساقه | گرافیت انبساطی یا بست رینگ | مقاوم در دمای بالا |
| استاندارد طراحی | API 600, API 602, ASME B16.34 | مطابق استانداردهای بین‌المللی |
| استاندارد تست | API 598, ISO 5208 | تست فشار و نشتی |
| نوع فلنج | RF, RTJ, FF مطابق ASME B16.5 | قابل تأمین در کلاس‌های ۱۵۰, ۳۰۰, ۶۰۰, ۹۰۰ |
| عملگر (اکچویتور) | دستی، برقی، پنوماتیک، هیدرولیک | قابل نصب انواع عملگر |
| کاربردهای اصلی | نفت و گاز، پتروشیمی، نیروگاه‌ها | سیالات خورنده و دمای بالا |
نکته فنی مهم:
شیرهای با زبانه فلزی به دلیل ماهیت فلزی بودن زبانه و نشیمنگاه، ممکن است در فشارهای پایین (زیر ۱۰ بار) آب‌بندی ۱۰۰٪ نداشته باشند. این یک ویژگی ذاتی این نوع شیرها است و برای کاربردهای فشار بالا طراحی شده‌اند.
مقایسه شیرهای با زبانه فلزی و لاستیکی
| مقایسه پارامتر | شیر با زبانه فلزی | شیر با زبانه لاستیکی | برتری |
|---|---|---|---|
| حداکثر دمای کاری | تا ۴۰۰ درجه سانتیگراد | تا ۱۲۰ درجه سانتیگراد | فلزی (۳۳۰٪ بهتر) |
| مقاومت شیمیایی | مقاوم در برابر اسیدها، بازها، حلال‌ها | محدود به سیالات خنثی | فلزی |
| طول عمر در محیط خورنده | ۱۵-۲۰ سال | ۳-۵ سال | فلزی (۵ برابر) |
| تحمل فشار | تا ۱۰۰ بار (PN100) | تا ۱۶ بار (PN16) | فلزی (۶۲۵٪ بهتر) |
| مقاومت در برابر سایش | عالی (Hard Faced) | متوسط | فلزی |
| آب‌بندی در فشار پایین | متوسط | عالی | لاستیکی |
| هزینه اولیه | ۲-۳ برابر بیشتر | ارزان‌تر | لاستیکی |
| هزینه تعمیر و نگهداری | کمتر در بلندمدت | بیشتر (تعویض زبانه) | فلزی |
| کاربرد در سیالات دوغابی | عالی | ضعیف | فلزی |
| زمان تحویل | ۴-۶ هفته (سفارشی) | ۱-۲ هفته (آماده) | لاستیکی |
توصیه انتخاب:
شیر با زبانه فلزی برای: صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، سیالات خورنده، دمای بالا، فشار بالا و محیط‌های ساینده
شیر با زبانه لاستیکی برای: آب و فاضلاب، سیستم‌های تهویه مطبوع، آبیاری، فشارهای پایین و دمای معمولی
کاربردهای تخصصی شیر فلکه کشویی با زبانه فلزی
شیر فلکه کشویی با زبانه فلزی (Metal Seated Gate Valve) یک تجهیز صنعتی فوق‌تخصصی است که به‌طور خاص برای شرایط عملیاتی سخت طراحی شده است. برخلاف شیرهای معمولی با زبانه لاستیکی که برای آب و سیالات غیرخورنده استفاده می‌شوند، این شیرها در قلب صنایع سنگین و حساس به کار می‌روند.
ویژگی‌های مهندسی پیشرفته
- ساختمان مقاوم در برابر خوردگی: استفاده از استنلس استیل ۳۱۶/۳۱۶L برای کلیه قطعات در تماس با سیال
- سطح آب‌بندی سخت‌کاری شده: زبانه و نشیمنگاه با روش Hard Facing (استلایت یا کروم کارباید) برای مقاومت در برابر سایش
- طراحی فشار بالا: بدنه ضخیم‌تر و طراحی‌های خاص برای تحمل فشارهای تا ۱۰۰ بار
- سیستم آب‌بندی ساقه پیشرفته: استفاده از پکینگ‌های گرافیت انبساطی یا بست‌رینگ‌های خاص برای دمای بالا
- گزینه‌های خاص ضدخوردگی: پوشش‌های Inconel, Hastelloy, Monel برای محیط‌های فوق خورنده
- تست‌های کیفیت پیشرفته: تست‌های غیرمخرب (NDT)، تست فشار، تست نشتی و تست عملکرد
کاربردهای صنعتی تخصصی
- صنایع نفت و گاز: خطوط انتقال نفت خام، گاز طبیعی، میعانات گازی، خطوط لوله زیردریایی
- پالایشگاه‌ها و پتروشیمی‌ها: واحدهای کراکینگ، ریفورمینگ، ایزومریزاسیون، هیدروتریتینگ
- نیروگاه‌های حرارتی: خطوط بخار فشار بالا، سیستم‌های خنک‌کننده، خطوط آب تغذیه بویلر
- صنایع شیمیایی: خطوط اسیدها (سولفوریک، کلریدریک، نیتریک)، بازها، حلال‌های آلی
- صنایع معدنی و فرآوری: خطوط دوغابی (Slurry)، اسلاری‌های ساینده، پالپ‌های معدنی
- صنایع غذایی و دارویی استرلیزه: خطوط بخار استرلیزه، سیالات داغ فرآیندی
- سیستم‌های آب دریا: آب‌شیرین‌کن‌ها، سیستم‌های خنک‌کننده ساحلی، صنایع کشتی‌سازی
انتخاب مواد و گزینه‌های سفارشی
این شیرها به‌طور کامل قابل سفارشی‌سازی هستند:
- مواد بدنه: کربن استیل (WCB, WCC)، استنلس استیل ۳۰۴/۳۱۶، دوپلکس استنلس، مونل، اینکونل
- مواد زبانه و نشیمنگاه: استنلس ۳۱۶ با Hard Facing، استلایت ۶، کروم کارباید
- پوشش داخلی: پوشش‌های اپوکسی، پلی اورتان، لاستیک، PTFE برای کاربردهای خاص
- اکچویتورها: دستی، برقی، پنوماتیک، هیدرولیک با امکان کنترل از راه دور و موقعیت‌یاب
- اتصالات: فلنجی (RF, RTJ, FF)، جوشی Butt Weld، ساکت ولد، رزوه‌ای
- استانداردها: API, ASME, DIN, ISO, BS مطابق نیاز پروژه
هشدار نصب و راه‌اندازی
نصب شیرهای با زبانه فلنی نیازمند تخصص ویژه است: این شیرها به دلیل وزن سنگین و حساسیت بالا، باید توسط پرسنل مجرب نصب شوند. استفاده از گشتاور مناسب برای پیچ‌ها، تراز بودن دقیق شیر با خط لوله، و تست فشار اولیه الزامی است. همچنین به دلیل ماهیت فلزی، ممکن است در ابتدای کار نیاز به چندین بار باز و بسته کردن برای "سایش" سطوح آب‌بندی وجود داشته باشد.
سرویس و نگهداری
با توجه به قیمت بالای این شیرها، برنامه نگهداری منظم ضروری است:
- بازدید ماهانه: بررسی وضعیت آب‌بندی ساقه، وضعیت گریس‌کاری
- سرویس فصلی: تست عملکرد، بررسی پیچ‌ها و اتصالات
- بازرسی سالانه: باز کردن و بررسی سطوح آب‌بندی، تعویض پکینگ‌ها در صورت نیاز
- تست فشار: انجام تست فشار سالانه مطابق استاندارد API 598
عمر مفید این شیرها در شرایط نگهداری مناسب به ۱۵-۲۰ سال می‌رسد که با تعویض به موقع قطعات مصرفی (پکینگ، گسکت) قابل افزایش است.
سوالات متداول شیرهای با زبانه فلزی
۱ اصلی‌ترین تفاوت شیر با زبانه فلزی و لاستیکی چیست و چه زمانی باید از هرکدام استفاده کنیم؟
تفاوت اصلی در محدوده دمایی و مقاومت شیمیایی است. شیرهای با زبانه فلزی برای دمای ۴۰۰- درجه تا ۴۰۰+ درجه و سیالات خورنده طراحی شده‌اند، درحالی‌که شیرهای لاستیکی فقط تا ۱۲۰ درجه و سیالات غیرخورنده کاربرد دارند. استفاده از شیر فلزی زمانی ضروری است که: ۱) دمای سیال بالای ۱۲۰ درجه باشد، ۲) سیال خورنده (اسیدی، بازی) باشد، ۳) فشار بالای ۱۶ بار باشد، ۴) محیط ساینده باشد. برای کاربردهای معمولی آب و فاضلاب، شیر لاستیکی گزینه اقتصادی‌تری است.
۲ چرا شیرهای با زبانه فلزی در فشارهای پایین ممکن است کاملاً آب‌بند نباشند و چگونه این مشکل را حل کنیم؟
این یک ویژگی ذاتی طراحی است. سطوح فلزی برای آب‌بندی کامل نیاز به فشار کافی برای ایجاد تغییر شکل الاستیک و آب‌بندی دارند. در فشارهای پایین (زیر ۱۰ بار)، ممکن است نشتی جزئی داشته باشند. راه‌حل‌ها: ۱) استفاده از شیرهای با طراحی خاص (مثل شیرهای با زبانه Wedge Flex)، ۲) نصب دو شیر به صورت سری، ۳) استفاده از سیلانت‌های مخصوص بین زبانه و نشیمنگاه، ۴) انتخاب شیر با کلاس دقت آب‌بندی بالاتر (API 598 Class VI). برای کاربردهای حساس، حتماً با کارشناس فنی مشورت کنید.
۳ جنس‌های مختلف زبانه فلزی (استنلس ۳۱۶، استلایت، کروم کارباید) چه تفاوتی دارند و هرکدام برای چه کاربردهایی مناسب‌ترند؟
استنلس استیل ۳۱۶: برای اکثر کاربردهای شیمیایی، دمای تا ۴۰۰ درجه، هزینه مناسب
استنلس استیل ۳۱۶L: مشابه ۳۱۶ اما با کربن کمتر، مناسب جوشکاری و محیط‌های کلردار
استلایت (Stellite 6): آلیاژ کبالت-کروم، مقاومت عالی در برابر سایش و حرارت (تا ۸۰۰ درجه)، مناسب خطوط کاتالیست و سیالات ساینده
کروم کارباید: سخت‌ترین گزینه، مقاومت فوق‌العاده در برابر سایش، مناسب اسلاری‌های بسیار ساینده
مونل/اینکونل: برای محیط‌های فوق خورنده مانند اسیدهای قوی و آب دریا
انتخاب جنس بر اساس نوع سیال، دمای کاری، میزان سایش و بودجه پروژه انجام می‌شود.
۴ آیا می‌توان روی شیرهای با زبانه فلزی عملگر برقی یا پنوماتیکی نصب کرد و چه ملاحظاتی دارد؟
بله، کاملاً امکان‌پذیر است اما با ملاحظات ویژه: ۱) گشتاور مورد نیاز برای شیرهای فلزی ۲-۳ برابر شیرهای لاستیکی است (به دلیل اصطکاک بیشتر)، ۲) برای شیرهای با سایز بزرگ (بالای ۸ اینچ) حتماً باید از گیربکس کاهنده استفاده شود، ۳) در دمای بالا باید از عملگرهای با کلاس حرارتی مناسب استفاده شود، ۴) برای محیط‌های انفجاری نیاز به عملگرهای EX-Proof است. ما می‌توانیم کل پکیج (شیر + عملگر) را به صورت یکپارچه تأمین کنیم که گارانتی واحد دارد.
۵ زمان تحویل شیرهای با زبانه فلزی چقدر است و چرا معمولاً به صورت آماده موجود نیستند؟
زمان تحویل معمولاً ۴ تا ۶ هفته کاری است. دلایل عدم موجودی آماده: ۱) سفارشی بودن: هر پروژه نیازهای خاص خود را دارد (جنس، سایز، استاندارد، اتصالات)، ۲) فرآیند تولید پیچیده: شامل ماشینکاری دقیق، عملیات حرارتی، Hard Facing، تست‌های متعدد، ۳) کنترل کیفیت سخت‌گیرانه: هر شیر به طور کامل تست می‌شود، ۴) هزینه سرمایه‌گذاری بالا: نگهداری انبار شیرهای فلزی گران قیمت مقرون به صرفه نیست. برای پروژه‌های اضطراری امکان تحویل ۲-۳ هفته‌ای با هزینه اضافه وجود دارد.
۶ گارانتی و خدمات پس از فروش این شیرها چگونه است و آیا آموزش نصب و راه‌اندازی ارائه می‌دهید؟
گارانتی ۳۶ ماهه شامل نقص ساخت و مواد اولیه. خدمات پس از فروش: ۱) پشتیبانی فنی مادام‌العمر تلفنی و آنلاین، ۲) تأمین قطعات یدکی تا ۱۰ سال پس از فروش، ۳) امکان بازدید کارشناس در محل (با هزینه جداگانه)، ۴) ارائه مدارک کامل شامل کاتالوگ فنی، گواهی مواد، گواهی تست، دفترچه راهنما. آموزش نصب: برای پروژه‌های بزرگ (بالای ۱۰ عدد) کارگاه آموزشی رایگان در محل کارخانه یا پروژه برگزار می‌کنیم.
۷ هزینه تعمیر و نگهداری سالانه این شیرها چقدر است و چه قطعاتی بیشتر نیاز به تعویض دارند؟
هزینه نگهداری سالانه حدود ۱-۲٪ قیمت شیر است. قطعات مصرفی اصلی: ۱) پکینگ ساقه (Stem Packing): هر ۲-۳ سال نیاز به تنظیم یا تعویض، ۲) گسکت‌ها (Gaskets): در هر بار باز کردن نیاز به تعویض، ۳) گریس و روان‌کننده‌ها: هر ۶ ماه نیاز به شارژ، ۴) سطح آب‌بندی: پس از ۸-۱۰ سال ممکن است نیاز به بازسازی داشته باشد. نکته مهم: شیرهای فلزی با وجود هزینه اولیه بالاتر، در بلندمدت (۱۰ سال) ارزان‌تر تمام می‌شوند چون نیاز به تعویض زبانه (مثل شیرهای لاستیکی) ندارند.
۸ برای خطوط بخار فشار بالا (مثلاً ۴۰ بار، ۳۵۰ درجه) چه نوع شیری توصیه می‌کنید و چه استانداردهایی باید رعایت شوند؟
برای بخار فشار بالا حتماً باید از شیر فلکه کشویی با زبانه فلزی کلاس ۶۰۰ استفاده شود. الزامات: ۱) جنس بدنه فولاد آلیاژی (WC6, WC9) نه کربن استیل، ۲) زبانه و نشیمنگاه با Hard Facing استلایت، ۳) پکینگ گرافیت انبساطی، ۴) طراحی پشت به فشار (Pressure Seal) برای سایزهای بزرگ. استانداردهای الزامی: API 600 برای طراحی، ASME B16.34 برای ابعاد و فشار، ASTM A217 برای مواد بدنه، API 598 برای تست. حتماً شیر باید با گواهی مواد ۳.۱ تأمین شود. ما این شیرها را به صورت کاملاً سفارشی تولید می‌کنیم.
۹ آیا امکان ارتقاء شیرهای قدیمی با زبانه لاستیکی به زبانه فلزی وجود دارد؟
خیر، به دلیل تفاوت‌های اساسی در طراحی، امکان ارتقاء مستقیم وجود ندارد. شیرهای فلزی: ۱) بدنه ضخیم‌تر و سنگین‌تر، ۲) طراحی داخلی متفاوت (زاویه نشیمنگاه، مکانیزم آب‌بندی)، ۳) مواد متفاوت، ۴) ابعاد مختلف. اما راه‌حل‌ها: ۱) تعویض کامل شیر (بهترین گزینه)، ۲) در برخی موارد خاص می‌توان تریم (Trim) شیر را تعویض کرد (زبانه، نشیمنگاه، ساقه) اگر بدنه شرایط را داشته باشد. این کار نیاز به بررسی دقیق شیر موجود توسط کارشناس دارد. هزینه تعویض تریم حدود ۴۰-۶۰٪ شیر جدید است.
۱۰ برای پروژه‌های نفتی offshore چه ملاحظات ویژه‌ای باید در انتخاب شیرهای با زبانه فلزی در نظر گرفت؟
پروژه‌های offshore نیازمند سخت‌گیرانه‌ترین استانداردها هستند: ۱) مواد ویژه: استنلس استیل دوبلکس یا سوپر دوبلکس برای مقاومت در برابر آب دریا و H2S، ۲) پوشش ضدخوردگی: پوشش اپوکسی ضخیم (۵۰۰ میکرون) یا پوشش‌های فلزی (فلامنیک، تفرمیت)، ۳) استاندارد NACE: MR0175/ISO 15156 برای محیط‌های حاوی H2S، ۴) آماده‌سازی سطح: سندبلاست Sa 2.5، ۵) اکچویتورهای EX-Proof: با گواهی ATEX یا IECEx، ۶) بسته‌بندی ویژه: وکیوم پک با مواد جاذب رطوبت، ۷) مدارک کامل: MDR (دوسیه سوابق مواد)، NDE Reports، PMI Test. تحویل این شیرها ۸-۱۲ هفته زمان می‌برد.
