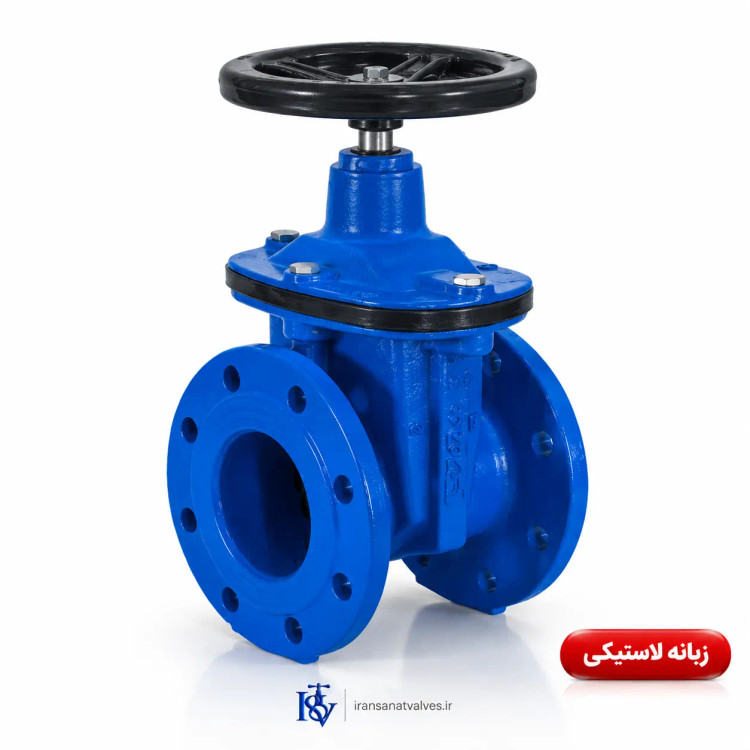

سری شیرآلات میراب مدل شیر فلکه کشویی زبانه لاستیکی سایز ١۶ اینچ
برند:میراب
۲۴
توضیحات
پخش شیرآلات صنعتی میراب
پخش‌کننده رسمی محصولات میراب با بیش از ۳۰ سال تجربه در صنعت شیرآلات صنعتی فوق‌سنگین
تلفن مستقیم

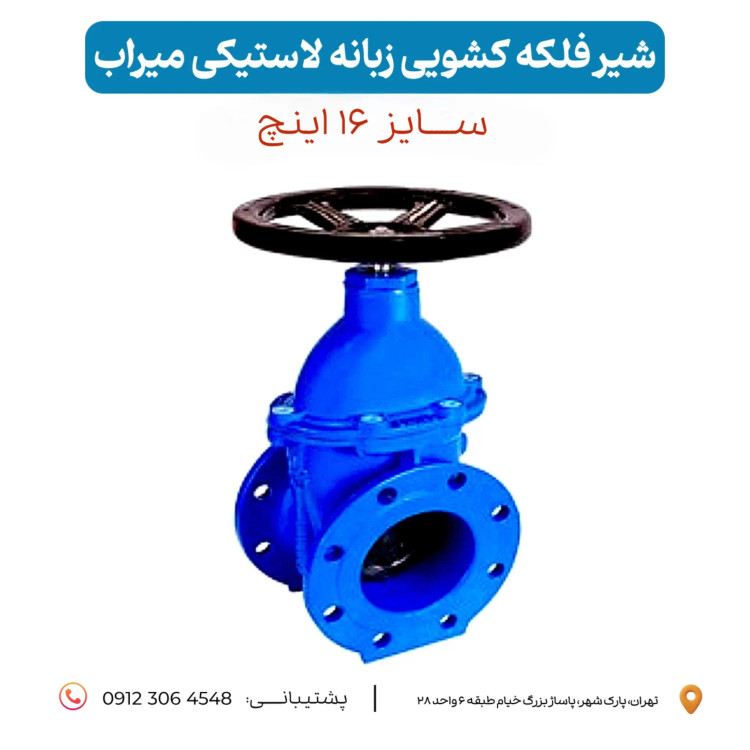

تصویر شیر فلکه کشویی میراب سایز ۱۶ اینچ مناسب خطوط انتقال اصلی
شیر فلکه کشویی میراب ۱۶ اینچ (DN400)
شیر کشویی زبانه لاستیکی سایز فوق‌سنگین برای خطوط انتقال اصلی آب و فاضلاب صنعتی در مقیاس ملی. طراحی مهندسی ویژه برای پروژه‌های عظیم صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها.
سایز صنعتی فوق‌سنگین (۱۶ اینچ)
مناسب خطوط انتقال اصلی فشار بالا
طراحی ویژه برای پروژه‌های ملی
قیمت محصول
۹۱,۹۸۰,۰۰۰ تومان
۷۵,۴۲۳,۰۰۰ تومان
۱۸٪ تخفیف ویژه
سرویس تحویل ویژه سایز ۱۶ اینچ
مشخصات فنی شیر فلکه کشویی ۱۶ اینچ
مشخصات اصلی
- سایز: ۱۶ اینچ (DN400)
- فشار کاری: PN16 (۱۶ بار)
- فشار تست: ۲۴ بار
- جنس بدنه: چدن داکتیل گرید ۵۰۰-۷
- وزن تقریبی: حدود ۲۱۰ کیلوگرم
- طول کلی: ۶۲۰ میلی‌متر
استانداردها و ویژگی‌ها
- استاندارد طراحی: DIN 3352 بخش ۴
- استاندارد فلنج: EN 1092-2 Type B1
- آب‌بندی زبانه: EPDM فشار بالا
- جنس ساقه: استنلس استیل ۳۱۶
- پوشش ضدخوردگی: اپوکسی ۳ لایه ۳۰۰ میکرون
- دمای کاری: ۱۰- تا ۱۲۰+ درجه سانتیگراد
پارامترهای عملکردی
- حداکثر دبی آب: ۲۸۰۰ مترمکعب/ساعت
- گشتاور مورد نیاز: ۲۵۰۰ نیوتن متر
- حداکثر سرعت جریان: ۳ متر بر ثانیه
- کاهش فشار: حداکثر ۰.۱ بار
- تعداد دور دسته: ۴۵-۵۰ دور کامل
- عمر مفید: ۵۰+ سال در شرایط استاندارد
توضیحات فنی شیر فلکه کشویی ۱۶ اینچ
شیر فلکه کشویی میراب در سایز ۱۶ اینچ (DN400) یک محصول صنعتی فوق‌سنگین و تخصصی طراحی شده برای خطوط انتقال اصلی با قطر بسیار بالا در پروژه‌های ملی و صنایع استراتژیک. این شیر با ظرفیت جریان استثنایی، قادر به مدیریت دبی تا ۲۸۰۰ مترمکعب در ساعت است و برای شبکه‌های آبرسانی کلان‌شهری، نیروگاه‌های بزرگ و صنایع نفت و گاز کاملاً مناسب می‌باشد.
ویژگی‌های مهندسی پیشرفته
- طراحی بدنه یکپارچه با چدن داکتیل گرید ۵۰۰-۷ برای استحکام فوق‌العاده در فشارهای بالا
- سیستم آب‌بندی سه مرحله‌ای با زبانه لاستیکی EPDM فشار بالا، اورینگ‌های وایتون و سیل مکانیکی
- مکانیزم دنده‌ای صنعتی فوق‌سنگین با قابلیت تبدیل به عملگر برقی، پنوماتیکی و هیدرولیکی
- پوشش اپوکسی سه لایه ۳۰۰ میکرون با مقاومت خوردگی بسیار بالا در محیط‌های صنعتی و دریایی
- طراحی ویژه کاهش تلاطم جریان و بهینه‌سازی هیدرولیکی برای حفظ فشار خط در حالت باز
- ساقه استنلس استیل ۳۱۶ با پوشش نیتراید برای مقاومت در برابر سایش و خوردگی
کاربردهای تخصصی و استراتژیک
- خطوط انتقال آب اصلی بین‌شهری و پروژه‌های آبرسانی ملی در مقیاس کلان
- سیستم‌های خنک‌کننده نیروگاه‌های حرارتی، هسته‌ای و سیکل ترکیبی با ظرفیت بالا
- خطوط فاضلاب صنعتی و پساب مجتمع‌های پتروشیمی، پالایشگاهی و فولادسازی
- شبکه‌های آتش‌نشانی صنعتی در پتروشیمی‌ها، پالایشگاه‌ها و فرودگاه‌های بین‌المللی
- سیستم‌های آب دریا و آب شور برای صنایع کشتی‌سازی، ساحلی و آب‌شیرین‌کن‌ها
- سدهای بزرگ و شبکه‌های آبیاری تحت فشار در مقیاس ملی و پروژه‌های کشاورزی کلان
- خطوط انتقال سیالات در صنایع معدنی و فرآوری مواد معدنی
ملاحظات نصب و راه‌اندازی تخصصی
با توجه به وزن قابل توجه (حدود ۲۱۰ کیلوگرم) و ابعاد بزرگ شیر ۱۶ اینچ (طول کلی ۶۲۰ میلی‌متر)، نصب این شیر نیازمند برنامه‌ریزی دقیق مهندسی و استفاده از تجهیزات بالابر صنعتی مناسب است. توصیه می‌شود نصب توسط نیروهای مجرب و با رعایت دقیق دستورالعمل‌های فنی کارخانه سازنده انجام شود. این شیر با فلنج‌های استاندارد کلاس ۱۵۰ و ۳۰۰ کاملاً سازگار است و برای نصب در خطوط افقی و عمودی طراحی شده است.
گزینه‌های سفارشی‌سازی
برای پروژه‌های خاص می‌توان این شیر را با ویژگی‌های زیر سفارشی نمود: عملگرهای برقی/پنوماتیکی با کنترل از راه دور، پوشش‌های خاص ضدخوردگی (پلی اورتان، فلایس)، مواد جایگزین (استنلس استیل ۳۱۶L، داکتیل با پوشش ویژه)، تجهیزات کنترلی و مانیتورینگ پیشرفته، و اتصالات ویژه مطابق با نیاز پروژه.
سوالات متداول شیر ۱۶ اینچ
۱ شیر ۱۶ اینچ برای چه نوع پروژه‌هایی پیشنهاد می‌شود و چه تفاوتی با سایزهای کوچک‌تر دارد؟
شیر ۱۶ اینچ (DN400) مخصوص پروژه‌های عظیم صنعتی، ملی و استراتژیک است. در مقایسه با سایز ۱۴ اینچ، قطر بیشتر (۴۰۰mm در مقابل ۳۵۰mm)، دبی بالاتر (۲۸۰۰ m³/h در مقابل ۲۲۰۰ m³/h) و وزن بیشتر (۲۱۰kg در مقابل ۱۴۵kg) دارد. این سایز برای خطوط انتقال اصلی آب بین‌شهری، سیستم‌های خنک‌کننده نیروگاه‌های بالای ۱۰۰۰ مگاوات، فاضلاب صنعتی مجتمع‌های پتروشیمی عظیم و شبکه‌های آتش‌نشانی صنایع نفت و گاز در مقیاس ملی طراحی شده است.
۲ وزن و ابعاد این شیر چقدر است و برای حمل و نصب آن چه تجهیزات و ملاحظاتی نیاز است؟
وزن شیر ۱۶ اینچ حدود ۲۱۰ کیلوگرم و طول کلی آن حدود ۶۲۰ میلی‌متر است. برای حمل و نقل نیاز به کامیونت مجهز به لیفتراک یا جرثقیل سبک صنعتی دارید. برای نصب نیاز به پایه‌های بتنی تقویت‌شده، ابزارآلات سنگین (آچارهای گشتاور بالا) و نیروی متخصص حداقل ۳ نفر می‌باشد. در تهران، تحویل با خودروی مخصوص کفی دار انجام می‌شود و در شهرستان‌ها با بارگیری مجهز ارسال می‌گردد.
۳ ظرفیت جریان (دبی) شیر ۱۶ اینچ چقدر است و در چه فشارهایی قابل استفاده است؟
شیر ۱۶ اینچ قادر به عبور دادن ۲۵۰۰ تا ۲۸۰۰ مترمکعب آب در ساعت (بسته به فشار سیستم) است. این ظرفیت حدود ۲۷٪ بیشتر از شیر ۱۴ اینچ و تقریباً ۶۵٪ بیشتر از شیر ۱۲ اینچ می‌باشد. فشار کاری استاندارد PN16 (۱۶ بار) است اما در فشارهای پایین‌تر (تا ۴ بار) عملکرد بهینه دارد و فشار تست آن ۲۴ بار می‌باشد. برای فشارهای بالاتر می‌توان نمونه‌های PN25 و PN40 را نیز تأمین کرد.
۴ آیا می‌توان روی این شیر عملگر (موتور) برقی یا پنوماتیکی نصب کرد و گشتاور مورد نیاز چقدر است؟
بله، این شیر کاملاً با انواع عملگرهای برقی، پنوماتیکی و هیدرولیکی سازگار است. گشتاور مورد نیاز برای شیر ۱۶ اینچ حدود ۲۵۰۰ نیوتن متر می‌باشد که نسبت به شیر ۱۴ اینچ (۱۸۰۰ N.m) حدود ۳۹٪ بیشتر است. پیشنهاد می‌شود از عملگرهای کلاس صنعتی فوق‌سنگین با قابلیت کنترل از راه دور و موقعیت‌یاب استفاده شود که می‌توانیم آن‌ها را نیز به صورت پکیج کامل تأمین کنیم.
۵ زمان تحویل شیر ۱۶ اینچ چقدر است و آیا به صورت آماده موجود است یا باید تولید شود؟
شیر ۱۶ اینچ معمولاً به صورت سفارشی تولید می‌شود و به ندرت به صورت آماده انبار می‌شود. زمان تولید و تحویل حدود ۴۵ تا ۶۰ روز کاری است. برای پروژه‌های فوری و استراتژیک، با هماهنگی قبلی امکان تسریع در تولید تا ۳۰ روز وجود دارد. تحویل در تهران و کرج ۴ تا ۶ ساعت و در شهرستان‌ها ۲۴ تا ۴۸ ساعت (بسته به مسافت) طول می‌کشد.
۶ گارانتی و خدمات پس از فروش این محصول چگونه است و آیا آموزش نصب ارائه می‌دهید؟
این شیر دارای گارانتی ۳۶ ماهه سلامت فنی و عملکردی است. همچنین پشتیبانی فنی رایگان مادام‌العمر برای مشاوره نصب، راه‌اندازی و عیب‌یابی ارائه می‌شود. برای پروژه‌های بزرگ، امکان بازدید کارشناس فنی در محل (با هزینه جداگانه) و ارائه آموزش نصب به پیمانکاران نیز وجود دارد. کلیه قطعات یدکی تا ۱۰ سال پس از فروش قابل تأمین است.
۷ آیا شیر ۱۶ اینچ برای آب دریا، سیالات خورنده یا دماهای بالا مناسب است؟
مدل استاندارد این شیر برای آب شیرین، فاضلاب و سیالات غیرخورنده معمولی طراحی شده است. برای آب دریا یا سیالات خورنده خاص، می‌توانیم شیر با جنس بدنه و زبانه ویژه تأمین کنیم: بدنه استنلس استیل ۳۱۶L، زبانه ویتون یا EPDM ویژه، پوشش پلی اورتان ضخیم، و ساقه استنلس ۳۱۶ با پوشش نیتراید. همچنین برای دماهای بالا (تا ۲۰۰ درجه) می‌توان از واشرهای گرافیتی و طراحی ویژه استفاده کرد که نیاز به سفارش جداگانه دارد.
۸ هزینه نگهداری و تعمیرات این شیر چقدر است و چه دوره‌های سرویس‌دهی نیاز دارد؟
هزینه نگهداری شیر ۱۶ اینچ به دلیل ابعاد بزرگ و قطعات سنگین، حدود ۳۰-۴۰٪ بیشتر از شیر ۱۴ اینچ است. دوره‌های سرویس‌دهی پیشنهادی: بازدید ماهانه وضعیت آب‌بندی و عملکرد، سرویس فصلی گریس‌کاری و تنظیمات، بازرسی کامل سالانه با تست فشار و بررسی قطعات. متوسط عمر مفید این شیر در شرایط استاندارد ۵۰+ سال است و هزینه تعویض زبانه و واشرها حدود ۸-۱۰٪ قیمت شیر جدید می‌باشد.
